AT070TN83 V.1

您现在的位置:首页 > 液晶屏产品 > 群创液晶屏 > 7.0寸 >
  • AT070TN83 V.1价格
  • AT070TN83 v.1
  • 型号:AT070TN83 V.1
  • 品牌:群创/INNOLUX
  • 尺寸:7.0寸
  • 分辨率:800(RGB)×480 , WVGA
  • 亮度:300 cd/m² (Typ.)
  • 视角:70/70/50/70 (Typ.)(CR≥10)
  • 接口:TTL
  • 对比度:500:1 (Typ.) (TM)
  • 工作温度:-20 ~ 70 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 1、我公司AT070TN83 V.1为群创光电原厂原装全新液晶屏A规液晶屏;质量符合群创光电原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    受AT070TN83 V.1 Novatek IC停產, AT070TN83 V.1產品僅供應至 2022H1, 故H2會陸續轉至新 IC 來接替, Novatek IC 版本因 EOL 故不做 last buy. 具体老版本AT070TN83 V.1现货数量可以在线咨询。


    一、群创7寸工业液晶模组AT070TN83 V.1 应用详情



    基本信息:

    面板品牌群创面板型号AT070TN83 V.1
    面板尺寸7.0"面板应用便携式DVD,数码相框,MP4 PMP
    面板类型a-Si TFT-LCD , 液晶模组
    工作环境:工作温度-20 ~ 70 °C储存温度-30 ~ 80 °C
    ROHS状态ROHS

    典型特征:表面雾面,风景模式,白光LED背光,宽屏,上/下/左/右翻转显示


    二、群创7寸工业液晶模组AT070TN83 V.1 结构详情

    像素特征:

    分辨率800(RGB)×480 , WVGA点间距0.0635×0.1905 mm (H×V)
    像素布局RGB垂直条状像素间距0.1905×0.1905 mm (H×V)

    结构特征:

    显示区域152.4×91.44 mm (H×V)可视区域155.3×94.3 mm (H×V)
    外观尺寸165×104 mm (H×V)外观厚度5.5±0.3 mm
    外观特征:
    外观形状平面矩形风景肖像风景模式
    宽高比15:9 (H:V)外观形状-
    安装孔位 :Without


    其它特征重量TBD表面处理雾面


    三、群创7寸工业液晶模组AT070TN83 V.1 光学详情

    基本信息:面板亮度300 cd/m² (Typ.)对比度
    500:1 (Typ.) (透射)
    可视角度70/70/50/70 (Typ.)(CR≥10)光学模式TN,常白显示,透射式
    最佳视角6 o'clock反应时间10/15 (Typ.)(Tr/Td) (ms)
    色彩性能:
    白色色度Wx:0.310; Wy:0.330显示颜色262K (6-bit )
    色域-亮度变动1.33/1.43 (Typ./Max.)(9 points)


    四、群创7寸工业液晶模组AT070TN83 V.1 电子详情

    工作频率 :60Hz
    翻转扫描:翻转 (水平/垂直)
    功率消耗:3.325W (Typ.)
    时序控制 (T-CON) :Embedded T-CON


    五、群创7寸工业液晶模组AT070TN83 V.1 背光详情

    背光特征:灯管类型WLED是否可换-灯管寿命20K(Min.) (Hours)
    数量-灯管形状-位置侧入式光源
    灯管电气:电压输入5.0V (Typ.)电流输入500/550mA (Typ./Max.)
    功耗2.5W (Typ.)


    六、群创7寸工业液晶模组AT070TN83 V.1 信号详情

    信号系统:TTL (1 ch, 6-bit)逻辑电压0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC
    信号电气:
    电压输入3.3V (Typ.)(VCC)电流输入250/300mA (Typ./Max.)(ICC)
    功耗825mW (Typ.)
    接口特征:类型FPC位置-
    FPC详情:
    脚间距脚数数量接口定义
    0.5mm40pins1pcsDRGB-40P1C6B-260B


    七、群创7寸工业液晶模组AT070TN83 V.1 包装详情

    包装箱:
    数量重量尺寸 (L×W×H)
    50 pcs / 箱9.528±5% Kgs530×355×255 mm


    群创光电变更客户通知书截图如下:

  • 群创7寸工业液晶模组AT070TN83 V.1概况:

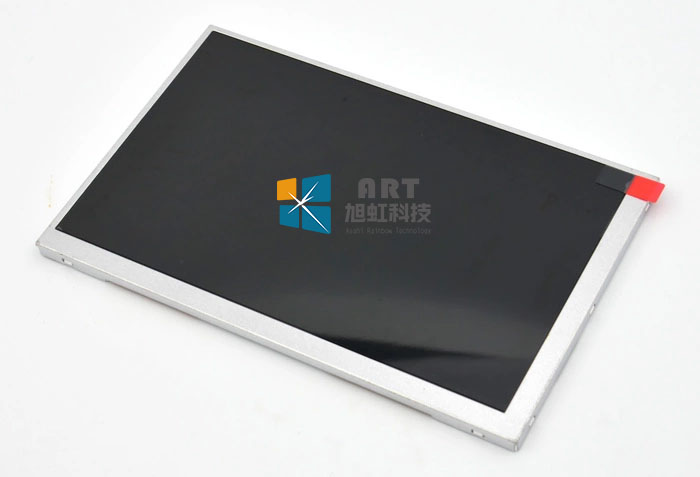

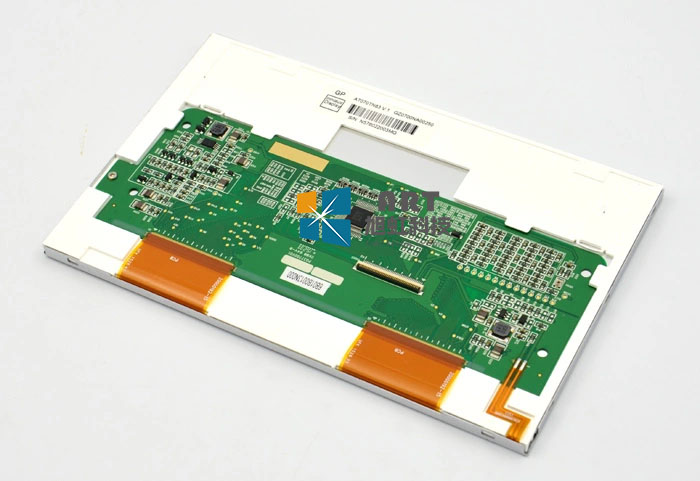

    AT070TN83 V.1 (别名: AT070TN83 V1)是群创光电股份有限公司 (群创,Innolux) 推出的一款采用a-Si TFT-LCD技术的7.0吋液晶模组产品,AT070TN83 V.1装配有WLED背光,含LED驱动器背光驱动,无触摸。AT070TN83 V.1的工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。基于它表面雾面,风景模式,白光LED背光,宽屏,上/下,左/右翻转显示, SYNC & DE mode; 2 in 1 Connector等特征,AT070TN83 V.1推荐使用于便携式DVD,MP4 PMP,数码相框等产品。


    AT070TN83 V.1作为一款TN,常白显示,透射式液晶模组产品,AT070TN83 V.1可以提供300 cd/m²的显示亮度 500:1的透射对比度,以及70/70/50/70 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为6 o'clock,它的响应时间为10/15 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit灰阶信号,AT070TN83 V.1可以显示262K颜色。AT070TN83 V.1背光采用了WLED发光的侧入式光源,光源的使用寿命为20K小时,含LED驱动器。AT070TN83 V.1采用了TTL (1 ch, 6-bit)信号接口,总共40 pins,采用端子连接,驱屏电压为3.3V (Typ.)(VCC)。它的典型垂直刷新率Fv为60Hz。


    AT070TN83 V.1于2007年Q4量产,当前生产状态为量产中。如果开发新产品想采用AT070TN83 V.1液晶模组,建议多了解一下关于AT070TN83 V.1的最新的生产状态信息和技术信息。AT070TN83 V.1所有参数值均以规格书为准,AT070TN83 V.1规格书和最新价格可以咨询杭州旭虹。
