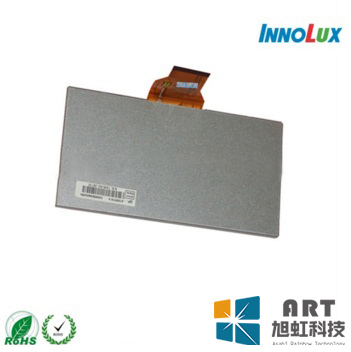

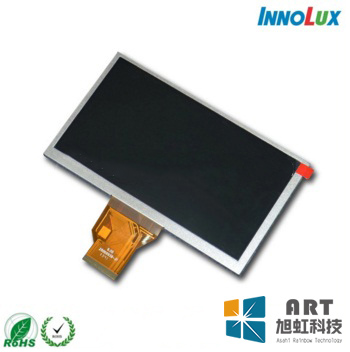

1、我公司AT065TN14为群创光电原厂原装全新液晶屏A规液晶屏；质量符合群创光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、群创6.5寸液晶模组AT065TN14应用特征
基本信息 : | 制造商 | 群创 | 面板型号 | AT065TN14 |
面板尺寸 | 6.5” | 面板应用 | 车载显示 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 °C |
环保状态以对应规格书为准 | 环保状态以对应规格书为准 | 耐振动性 | - | |
典型特征 : | 表面雾面，6/8位灰阶可选，风景模式，宽温，白光LED背光，宽屏，上/下/左/右翻转显示 | |||
生产情况 : | 量产中 | |||
二、群创6.5寸液晶模组AT065TN14结构详情
像素特征 : | 像素数量 | 800(RGB)×480 , WVGA | 点间距 | 0.05975×0.1598 (H×V)mm |
像素布局 | RGB垂直条状 | 像素间距 | 0.1598×0.1598 (H×V)mm | |
结构尺寸 : | 显示区域 | 143.4(H) × 76.7(V)mm | 可视区域 | 146.2(H) × 78.7(V)mm |
外观尺寸 | 155.2(H) × 89.4(V)mm | 外观厚度 | 5.5±0.2 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 17:9 (H:V) | 外观形状 | - | |
其它特征 : | 重量 | 127g (Typ.) | 表面处理 | 雾面 |
三、群创6.5寸液晶模组AT065TN14光学详情
基本信息 : | 面板亮度 | 400 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 70/70/50/70 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | 6 o'clock | 反应时间 | 10/15 (Typ.)(Tr/Td) | |
色彩性能 : | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 262K/16.7M (6-bit / 6-bit + Dithering) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) |
四、群创6.5寸液晶模组AT065TN14电子详情
翻转扫描 : | 翻转 (水平/垂直) |
工作频率 : | 60Hz |
时序控制 (T-CON) : | Embedded T-CON |
五、群创6.5寸液晶模组AT065TN14背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 20K(Typ.) (Hours) | ||
数量 | 3S8P | 灯管形状 | 阵列 | 位置 | 侧入式光源 | |||
WLED驱动电气 : | 电压输入 | 9.3V (Typ.) | 电流输入 | 160mA (Typ.) | ||||
功率消耗 | 1.45W (Typ.) | |||||||
接口特征 : | 类型 | 包含在屏信号接口中 | 灯管驱动 | 无 | ||||
六、群创6.5寸液晶模组AT065TN14信号详情
信号系统 : | Parallel RGB (1 ch, 8-bit) | |||||||
信号电气： | 电压输入 | 3.3/10.4/16.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL) | 电流输入 | 4.0/20.0/0.6/0.6mA (Typ.)(DIDD/AIDD/IGH/IGL) | ||||
功率消耗 | 0.24W (Typ.) | |||||||
逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤DVDD | |||||||
接口特征 : | 类型 | FPC | ||||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | ||
- | - | 0.5 mm | 50pins | 1 pcs | DRGB-50P1C8B-115A | |||
七、群创6.5寸液晶模组AT065TN14包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
50 pcs / 箱 | 9.09±0.045 Kgs | 530×350×255 mm (L×W×H) |
