供货状态：量产中。早期采用 Novatek IC 的版本已停止供货，不代表 AT043TN25 V.2 型号整体停产。不同批次或 IC 版本的驱动要求可能不同，采购、替换或设计导入前，请确认完整型号、版本、接口时序及当前库存和交期。
| 品牌 / 型号 | 群创光电 Innolux（规格书抬头：CHIMEI INNOLUX）/ AT043TN25 V.2 |
|---|---|
| 屏幕尺寸 | 4.3英寸 |
| 面板类型 | a-Si TFT有源矩阵 |
| 分辨率 | 480×272像素，每像素含R、G、B三个子像素 |
| 显示模式 | 常白、透射式 |
| 有效显示区域 | 95.04（W）×53.856（H）mm |
| 外形尺寸 | 105.5（W）×67.2（H）×2.9（D）mm；机械图标注各项公差±0.2mm |
| 像素 / 子像素间距 | 完整像素间距按有效区域计算为0.198×0.198mm；规格书Dot pitch为0.066×0.198mm，对应RGB子像素 |
| 像素排列 | RGB条状 |
| 表面处理 | 防眩光 |
| 重量 / 功耗 | 所提供规格书中本版本重量、面板功耗及背光功耗标注为TBD，具体数据请以适用版本资料确认 |
机械尺寸与FPC引出方向请核对规格书印刷第15页（PDF第18页）机械图，并确认接触面、弯折空间及装配公差。
| 亮度 | 400cd/m²（最小值），500cd/m²（典型值） |
|---|---|
| 对比度 | 400:1（最小值），500:1（典型值） |
| 左 / 右可视角度 | 各60°（最小值），70°（典型值） |
| 上可视角度 | 40°（最小值），50°（典型值） |
| 下可视角度 | 60°（最小值），70°（典型值） |
| 视角判定条件 | CR≥10，上下视角不对称 |
| 响应时间 | TON：10ms（典型值）、20ms（最大值）；TOFF：15ms（典型值）、30ms（最大值），按原文件定义 |
| 亮度均匀性 | 70%（最小值），75%（典型值），按9点最小亮度/最大亮度计算 |
| 白点色度 | Wx=0.31，Wy=0.33（典型值） |
光学测量条件为VDD=3.3V、背光电流20mA、环境温度25℃，暗室运行30分钟后按规定位置测量。典型值不等于最低保证值；本型号为TN显示，不应宣传为四方向89°全视角。
| 接口类型 | 40针FPC，并行DE模式RGB数字输入，R/G/B各8条数据线（共24条RGB数据线） |
|---|---|
| 推荐配对连接器 | HIROSE FH19SC-40S-0.5SH；连接前请按实际FPC规格核对 |
| 面板供电VDD | 3.1 / 3.3 / 3.5V（最小 / 典型 / 最大值） |
| 驱动电流 | 最大25mA；典型值为TBD，测试条件VDD=3.3V |
| 逻辑高电平 | 0.8×VDD至VDD，适用于CLK、DE及RGB数据输入 |
| 逻辑低电平 | GND至0.2×VDD |
| 关键针脚 | 1：VLED−；2：VLED＋；4：VDD；5～12：R0～R7；13～20：G0～G7；21～28：B0～B7 |
| 控制与时钟 | 30：CLK；31：DISP显示开关；34：DE；3、29、36：GND；其余NC按原表处理 |
| 像素时钟 | 7 / 9 / 12MHz（最小 / 典型 / 最大值） |
| DE时序参考 | 水平总周期525CLK（典型），有效480CLK；垂直总周期288行（典型），有效272行 |
本型号为并行RGB接口，不是LVDS、eDP或MIPI接口。时钟、行场周期、数据与DE的建立/保持时间必须联合满足规格书要求，不应任意组合极限值。完整接线与上电顺序按印刷第2～8页核对；DISP显示开关的具体驱动条件须按对应版本资料确认，不套用其他屏的参数。
| 背光电压VL | 25.2 / 27.9 / 31.5V（最小 / 典型 / 最大值），Ta=25℃、IL=20mA |
|---|---|
| 背光电流IL | 18 / 20 / 22mA（最小 / 典型 / 最大值） |
| 接线位置 | 40针FPC的Pin1为LED阴极，Pin2为LED阳极 |
| 驱动要求 | 须配套匹配的恒流LED驱动；不可将3.3V逻辑电源直接接到背光 |
| LED寿命 | 20,000小时（最小值），环境温度25℃、IL=20mA |
寿命终点定义为模组亮度降至初始亮度的50%。电流超过20mA可能缩短寿命；寿命指标不代表质保时长。背光电压是LED负载在规定电流下的电压范围，不应将固定27.9V直接接入背光。
| 工作温度额定范围 | −20～70℃ |
|---|---|
| 存储温度额定范围 | −30～80℃ |
| 湿度条件 | 最高90% RH，最高湿球温度60℃，不得结露；须同时满足原文件条件 |
| 长期存储建议 | 25±10℃、65% RH或以下，避光并使用防静电包装 |
| 低温影响 | 低于0℃时液晶响应可能变慢、画面变暗 |
| 强光环境 | 规格书要求避免模组直接暴露于阳光，以免影响IC正常工作 |
额定温度范围不等于整机长期推荐工况；高温运行测试注明70℃为面板表面温度。产品参数本身不代表整机已获得户外、医疗或车规认证，具体应用需结合整机设计和验证结果确认。
AT043TN25 V.2目前量产供货。早期采用Novatek IC的版本已停止供货，后续批次可能采用更新的IC版本；旧IC版本停供不代表AT043TN25 V.2型号整体停产。不同版本可能存在初始化、驱动或时序要求差异，设计导入、替换及批量采购前，请核对完整型号、版本、接口定义和适用规格资料，并联系确认当前批次、库存及交期。
本页技术参数依据所提供的CHIMEI INNOLUX AT043TN25 V.2规格书整理，SPEC NO. A043-25-TT-21，Version 01，日期为2010年5月14日，文件标注为Preliminary（初步规格）。产品型号后缀V.2与规格书版本Version 01是不同标识。规格参数应结合当前适用版本及实际批次核对；当前量产状态以旭虹确认为准。本文所称“印刷页”指规格书自身页码，PDF页数与页眉总页数可能不同，主要参数见印刷第1～12页及第15页。

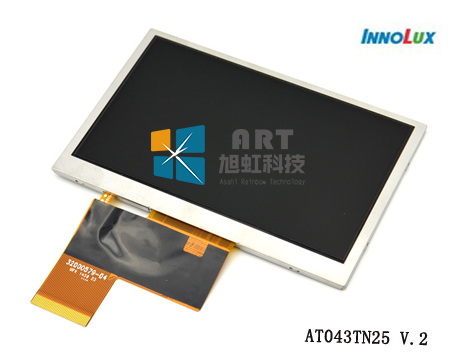

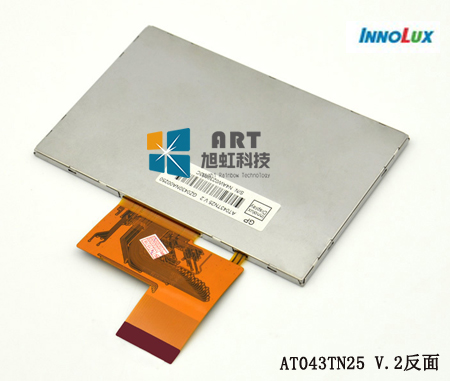

AT043TN25 V.2是一款4.3英寸a-Si TFT-LCD液晶模组，采用480×272分辨率、常白透射式显示和RGB条状像素排列。依据所提供初步规格书，典型亮度500cd/m²、典型对比度500:1，有效显示区域95.04×53.856mm。
模组通过40针FPC接入并行RGB数字信号，面板典型供电3.3V，背光需匹配恒流LED驱动。该接口不是LVDS或eDP，不能仅凭排线针数选配主板，也不能直接接入HDMI信号。
对于小尺寸人机界面、仪表信息显示及原设备维修，可按显示面积、分辨率、主板RGB输出和背光驱动条件评估本型号。实际适用范围须结合完整版本、温度、结构、电气和整机验证确认。
本型号上下观察角度不对称：上方典型50°，下方及左右典型70°。设备安装高度、倾角和用户观察方向应在样品阶段确认，不能按全视角液晶屏处理。
相同4.3英寸、480×272或40针接口不代表可以直接替换。是否修改排线、驱动或软件，以实际设备核对结果为准；本页不承诺免改线兼容。
所提供文件描述的是LCD模组及40针显示接口，未给出触摸面板及触摸控制参数。本页不将触摸功能作为标配；需要触摸时请另行确认配套结构、控制接口和整机条件。
不能仅凭亮度和温度范围确认。规格书要求避免直接阳光照射；户外、连续运行或特殊环境项目应另行核对适用条件并完成整机验证。
不能。该文件是2010年初步规格书，当前生产状态、实际批次、数量及交期须联系确认，网页展示不代表实时库存。
杭州旭虹科技提供型号资料核对、显示选型、替代方案评估及触摸、驱动等配套需求沟通。品牌合作身份、产品范围和有效期请参阅公司介绍与品牌合作说明并以有效文件为准。
询价请提供完整型号、采购数量、期望交期和样品需求。原屏替换请附标签、规格书、FPC接口及设备结构照片；具体价格、供货和质保以正式报价及合同为准。
