1、我公司LSA40AT9001为群创光电原厂原装全新液晶屏A规液晶屏；质量符合群创光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、群创10.4寸工业液晶模组LSA40AT9001应用详情
基本信息： | 面板品牌 | 群创 | 面板型号 | LSA40AT9001 |
| 面板尺寸 | 10.4" | 面板应用 | 便携式DVD，数码相框 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
| 工作环境： | 工作温度 | -10 ~ 50 °C | 储存温度 | -20 ~ 60 °C |
| 环保状态以对应规格书为准 | 环保状态以对应规格书为准 | |||
| 典型特征： | 6/8位灰阶可选，风景模式，白光LED背光 | |||
二、群创10.4寸工业液晶模组LSA40AT9001结构详情
| 像素特征： | 分辨率 | 800(RGB)×600 , SVGA | 点间距 | 0.088×0.264 mm (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.264×0.264 mm (H×V) | |
| 结构特征： | 显示区域 | 211.2×158.4 mm(H×V) | 可视区域 | 214.2×162.5 mm (H×V) |
| 外观尺寸 | 228.4×175.4 mm(H×V) | 外观厚度 | 5.9±0.3 mm | |
| 外观特征： | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 4:3(H:V) | 外观形状 | - | |
| 其它特征 | 重量 | 379g (Typ.) | 表面处理 | Hard coating (3H) |
三、群创10.4寸工业液晶模组LSA40AT9001光学详情
基本信息： | 面板亮度 | 250 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
| 可视角度 | 70/70/50/60 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
| 最佳视角 | 6 o'clock | 反应时间 | 10/15 (Typ.)(Tr/Td) | |
| 色彩性能： | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 262K/16.2M (6-bit / 6-bit + Dithering) |
| 色域 | 5 0% NTSC (CIE1931) | 亮度变动 | - |
四、群创10.4寸工业液晶模组LSA40AT9001电子详情
| 刷新频率： | 60Hz |
| 翻转扫描： | No |
| 时序控制 (T-CON) : | Embedded T-CON |
五、群创10.4寸工业液晶模组LSA40AT9001背光详情
| 背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 20K(Typ.) (Hours) |
| 数量 | 3S12P | 灯管形状 | 阵列 | 位置 | 侧入式光源 | |
| 灯管电气 : | 电压输入 | 9.6/10.5V (Typ./Max.) | 电流输入 | 240mA (Typ.) | ||
| 功耗 | 2.3/2.52W (Typ./Max.) | |||||
| 接口特征 : | 类型 | 端子 | 灯管驱动 | 无 | ||
| 接口详情 : | 数量 | 脚间距 | 脚数 | 脚定义 | ||
| 1pcs | 3.5mm | 2pins | BLE-2PINS-CA | |||
六、群创10.4寸工业液晶模组LSA40AT9001信号详情
| 信号系统： | Parallel RGB (1 ch, 6/8-bit) | 逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
| 信号电气： | 电压输入 | 3.3/10.5V (Typ.)(VCC/AVDD) | 电流输入 | 6/40mA (Typ.)(ICC/AIDD) |
| 接口特征： | 类型 | FPC | 位置 | - |
| FPC详情： | 脚间距 | 脚数 | 数量 | 接口定义 |
| 0.5mm | 60pins | 1pcs | ||
七、群创10.4寸工业液晶模组LSA40AT9001包装详情
| 包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
| 25 pcs / 箱 | 12.59±0.63 Kgs | 530×355×255 mm (L×W×H) |

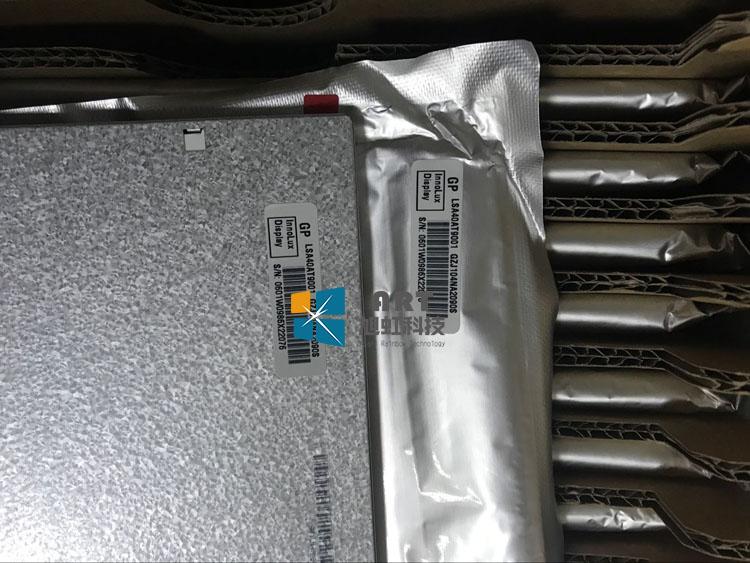

注：LSA40AT9001全新液晶屏都使用了新包装袋，每个液晶屏包装袋上的条码和液晶屏背面的条码是完全一致。如下图：
1、我公司LSA40AT9001为群创光电原厂原装全新液晶屏A规液晶屏；质量符合群创光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、群创10.4寸工业液晶模组LSA40AT9001应用详情
基本信息： | 面板品牌 | 群创 | 面板型号 | LSA40AT9001 |
| 面板尺寸 | 10.4" | 面板应用 | 便携式DVD，数码相框 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
| 工作环境： | 工作温度 | -10 ~ 50 °C | 储存温度 | -20 ~ 60 °C |
| 环保状态以对应规格书为准 | 环保状态以对应规格书为准 | |||
| 典型特征： | 6/8位灰阶可选，风景模式，白光LED背光 | |||
二、群创10.4寸工业液晶模组LSA40AT9001结构详情
| 像素特征： | 分辨率 | 800(RGB)×600 , SVGA | 点间距 | 0.088×0.264 mm (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.264×0.264 mm (H×V) | |
| 结构特征： | 显示区域 | 211.2×158.4 mm(H×V) | 可视区域 | 214.2×162.5 mm (H×V) |
| 外观尺寸 | 228.4×175.4 mm(H×V) | 外观厚度 | 5.9±0.3 mm | |
| 外观特征： | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 4:3(H:V) | 外观形状 | - | |
| 其它特征 | 重量 | 379g (Typ.) | 表面处理 | Hard coating (3H) |
三、群创10.4寸工业液晶模组LSA40AT9001光学详情
基本信息： | 面板亮度 | 250 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
| 可视角度 | 70/70/50/60 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
| 最佳视角 | 6 o'clock | 反应时间 | 10/15 (Typ.)(Tr/Td) | |
| 色彩性能： | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 262K/16.2M (6-bit / 6-bit + Dithering) |
| 色域 | 5 0% NTSC (CIE1931) | 亮度变动 | - |
四、群创10.4寸工业液晶模组LSA40AT9001电子详情
| 刷新频率： | 60Hz |
| 翻转扫描： | No |
| 时序控制 (T-CON) : | Embedded T-CON |
五、群创10.4寸工业液晶模组LSA40AT9001背光详情
| 背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 20K(Typ.) (Hours) |
| 数量 | 3S12P | 灯管形状 | 阵列 | 位置 | 侧入式光源 | |
| 灯管电气 : | 电压输入 | 9.6/10.5V (Typ./Max.) | 电流输入 | 240mA (Typ.) | ||
| 功耗 | 2.3/2.52W (Typ./Max.) | |||||
| 接口特征 : | 类型 | 端子 | 灯管驱动 | 无 | ||
| 接口详情 : | 数量 | 脚间距 | 脚数 | 脚定义 | ||
| 1pcs | 3.5mm | 2pins | BLE-2PINS-CA | |||
六、群创10.4寸工业液晶模组LSA40AT9001信号详情
| 信号系统： | Parallel RGB (1 ch, 6/8-bit) | 逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
| 信号电气： | 电压输入 | 3.3/10.5V (Typ.)(VCC/AVDD) | 电流输入 | 6/40mA (Typ.)(ICC/AIDD) |
| 接口特征： | 类型 | FPC | 位置 | - |
| FPC详情： | 脚间距 | 脚数 | 数量 | 接口定义 |
| 0.5mm | 60pins | 1pcs | ||
七、群创10.4寸工业液晶模组LSA40AT9001包装详情
| 包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
| 25 pcs / 箱 | 12.59±0.63 Kgs | 530×355×255 mm (L×W×H) |
注：LSA40AT9001全新液晶屏都使用了新包装袋，每个液晶屏包装袋上的条码和液晶屏背面的条码是完全一致。如下图：
页面信息用于选型初筛，不构成实时库存、价格、交期、认证或永久供货承诺。
