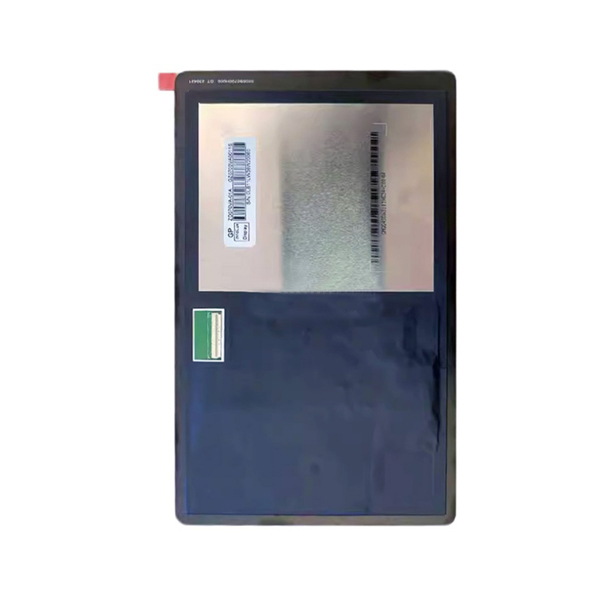

1.群创液晶模组ZD070VA-01A 应用详情
基本信息 : | 制造商 | 群创奇美（INNOLUX CHIMEI） | 型号 | ZD070VA-01A |
类型 | 液晶模组 LTPS TFT-LCD | 应用产品 | 工业、户外高亮 | |
对角尺寸 | 7.0" | |||
应用环境 : | 存储温度 | -20 ~~ 60 °C | 工作温度 | -20 ~~ 50 °C |
RoHS | RoHS | |||
典型特征 : | 广色域，肖像模式，带触摸屏，超高亮度，Mini LED背光 | |||
2.群创液晶模组ZD070VA-01A 结构详情
像素特征 : | 解析度 | 1200(RGB)×1920, WUXGA | 点间距(mm) | 0.02625×0.07878 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.07878×0.07878 (H×V) [322PPI] | |
结构尺寸 : | 显示区域(mm) | 94.5(H) × 151.2(V) | 开口区域(mm) | - |
外观尺寸(mm) | 107.5(H) × 174.2(V) | 外观厚度(mm) | 5.63 (Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 10:16 (H:V) | 风景肖像 | 肖像模式 | |
触摸面板 : | 信号接口 | 包含在屏信号接口中 | 触摸面板 | In-Cell Touch |
同时触点 | 10点触摸 | 支持系统 | - | |
控制器 | 含有控制器 | 信号种类 | I²C | |
其它参数 : | 重量 | 124g (Max.) | 表面处理 | 防指印(AF)，Hard coating (7H) |
表面防护 | 带盖板 |
3.群创液晶模组ZD070VA-01A 光学详情
基本信息 : | 显示亮度 | 2000 cd/m² (Typ.) | 对比度 | 40000:1 (Min.) (透射) |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 显示模式 | AAS，常黑显示，透射式 | |
视角方向 | 全视角 | 响应时间(ms) | TBD | |
色彩性能 : | 白色坐标 | - | 支持颜色 | 16.7M (8-bit) |
色温 | - | 亮度均匀性 | 1.25/1.67 (Max.)(5/13 points) | |
显示性能 : | 室外可视性 | 是 | 透射度 | - |
4.群创液晶模组ZD070VA-01A 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 功率总耗 : |
5.群创液晶模组ZD070VA-01A 信号详情
信号电气 : | 电压供应 | 6.0/6.6/6.85V (Min./Typ./Max.) | 电流供应 | - | ||
信号类型 : | MIPI (4 data lanes) | 逻辑电压 | - | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
I-PEX | 20982-051E-01 | 1pcs | 51pins | 0.3mm | ||
6.群创液晶模组ZD070VA-01A 光源详情
光源特征 : | 光源类型 | Mini LED | 光源形状 | - | 位置 | 直下式光源 |
数量 | - | 是否可换 | - | 灯管寿命 | 15K (Min.) 小时 | |
灯管电气 : | 电压供应 | 6.0/6.6/6.85V (Min./Typ./Max.) | 电流供应 | - | ||
功耗 | 5.4/5.6W (Typ./Max.) | |||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
背光驱动 : | 无 | |||||
7.群创液晶模组ZD070VA-01A 包装详情
包装类型 | 片/包装 | 箱数 | 包装长宽高 (mm) | 毛重 (Kgs) | 体积 (m³) |
纸箱 | 56 | 1 | 530×367×260 | N/A | 0.0506 |
空运卡板 | 1680 | 30 | N/A | N/A | N/A |
海陆运卡板 | 2016 | 36 | N/A | N/A | N/A |
