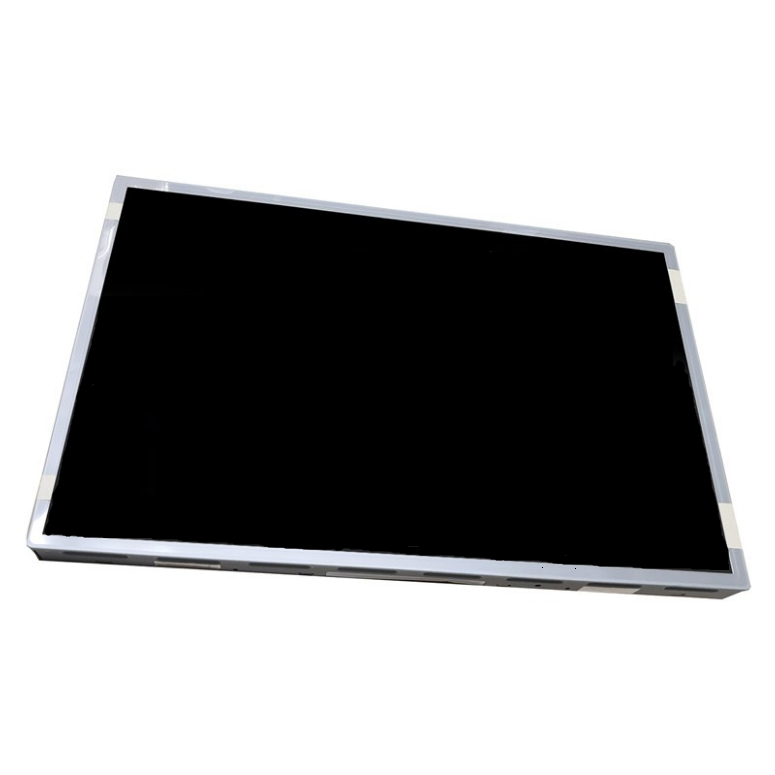

一、群创液晶模组G070ACE-LH3 应用详情
基础信息 : | 制造商 | 群创（INNOLUX） | 型号 | G070ACE-LH3 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
对角尺寸 | 7.0" | |||
应用环境 : | 存储温度 | -30 ~ 85 °C | 工作温度 | -30 ~ 90 °C |
RoHS | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 宽温，白光LED背光，寿命大于5万小时，含LED驱动器，上/下，左/右翻转显示，6/8位灰阶可选，表面雾面 | |||
二、群创液晶模组G070ACE-LH3 结构详情
像素特征 : | 解析度 | 800(RGB)×480, WVGA | 点间距(mm) | 0.0635×0.1905 mm (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.1905×0.1905 mm (H×V) [133PPI] | |
结构尺寸 : | 显示区域(mm) | 152.4×91.44 mm (H×V) | 可视区域 | 154.4×93.64 mm (H×V) |
外观尺寸 | 165×104 mm (H×V) | 外观厚度 | 5.8/8.3 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 15:9 (H:V) | 风景肖像 | 风景模式 | |
安装孔位 : | Without | |||
其它特征 : | 重量 | 152g | 表面处理 | 雾面，Hard coating (3H) |
三、群创液晶模组G070ACE-LH3 光学详情
基础信息 : | 显示亮度 | 500 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AAS，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 13/12 (Typ.)(Tr/Td) ms | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 262K/16.7M (6-bit / 8-bit) |
色温 | 6485K | 亮度变动 | 1.43 (Max.)(5 points) | |
1931色域 : | NTSC比值 | 58% | sRGB覆盖率 | 81% |
Adobe RGB覆盖率 | 61% | DCI-P3覆盖率 | 61% | |
Rec.2020覆盖率 | 43% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、群创液晶模组G070ACE-LH3 电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率消耗 : | 3.15W (Typ.) |
五、群创液晶玻璃G070ACE-LH3 背光详情
背光特征 : | 灯管类型 | WLED | 数量 | - | 位置 | - |
是否可换 | - | 形状 | - | 寿命 | 50K (Typ.) Hours | |
接口特征 : | 类型 | 包含在屏信号接口中 | 位置 | 侧入式光源 | ||
灯管驱动 | 含LED驱动器 | |||||
驱动电气 : | 电压输入 | 12±1.2V | 电流输入 | 0.18/0.22/0.3A (Min./Typ./Max.) | ||
功耗 | 2.7/3.3W (Typ./Max.) | |||||
六、群创液晶玻璃G070ACE-LH3 信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 135/200mA (Typ./Max.) | ||
功耗 | 0.45W (Typ./Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | - | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
庆良 | 093G30-B0001A-G4 | 1.0 mm | 30 pins | 1 pcs | ||
七、群创液晶模组G070ACE-LH3 包装详情
包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
34 pcs / 箱 | - | 465×362×314 mm |
