1、我公司G057AGE-T01为群创（奇美）光电原厂原装全新液晶屏A规液晶屏；质量符合群创（奇美）光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

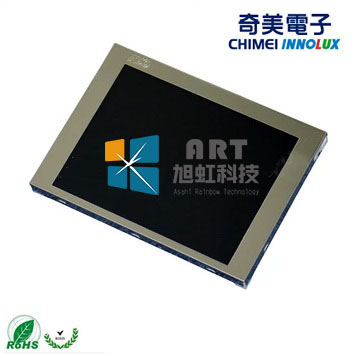

一、奇美5.7寸液晶模组G057AGE-T01应用特征
基本信息 : | 制造商 | 奇美 | 面板型号 | G057AGE-T01 |
面板尺寸 | 5.7 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 表面雾面，白光LED背光，广视角，风景模式，宽温，背光寿命大于5万小时，上/下/左/右翻转显示 | |||
二、奇美5.7寸液晶模组G057AGE-T01结构详情
像素特征 : | 像素数量 | 320(RGB)×240 ,QVGA | 点间距 | 0.120×0.360 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.360×0.360 mm (H×V) | |
结构尺寸 : | 显示区域 | 115.2×86.4 mm (H×V) | 可视区域 | 118.2×89.4 mm (H×V) |
外观尺寸 | 144×104.6 mm (H×V) | 外观厚度 | 12.3±0.5 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观形状 | -- | |
安装孔位 : | Side mounting holes (4-Φ2.6); Rear mounting holes (4-Φ2.6) | |||
其它特征 : | 重量 | 155/170g (Typ./Max.) | 表面处理 | 雾面 (Haze 25%) |
三、奇美5.7寸液晶模组G057AGE-T01 光学详情
基本信息 : | 面板亮度 | 500 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 80/80/70/70 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | -- | 反应时间 | 15/35(Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 26.2K (6-bit) |
色域 | 54% NTSC (CIE1931) | 亮度变动 | 1.25/1.40 (Typ./Max.)(5 points) |
四、奇美5.7寸液晶模组G057AGE-T01 电子详情
工作频率： | 60Hz |
翻转扫描 ： | 翻转 (水平/垂直) |
功率消耗 ： | 3.35W (Typ.) |
五、奇美5.7寸液晶模组G057AGE-T01 背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 50K(Min.) (Hours) |
数量 | - | 灯管形状 | - | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 12.0V (Typ.) | 电流输入 | 0.23/0.26/0.28A (Min./Typ./Max.) | ||
功耗 | 2.45W (Typ.) | |||||
接口特征 : | 类型 | 端子 | 灯管驱动 | 含LED驱动器 | ||
六、奇美5.7寸液晶模组G057AGE-T01信号详情
信号系统 : | TTL (1 ch, 6-bit) | |||||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 151/181mA (Typ./Max.) | ||
功耗 | 0.5W (Typ.) | |||||
接口特征 : | 类型 | 端子 | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
航空电子 | 0.5 mm | 33 pins | 1 pcs | |||
七、奇美5.7寸液晶模组G057AGE-T01包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
60 pcs / 箱 | 30 Kgs | 540×450×275 mm |
1、我公司G057AGE-T01为群创（奇美）光电原厂原装全新液晶屏A规液晶屏；质量符合群创（奇美）光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、奇美5.7寸液晶模组G057AGE-T01应用特征
基本信息 : | 制造商 | 奇美 | 面板型号 | G057AGE-T01 |
面板尺寸 | 5.7 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 表面雾面，白光LED背光，广视角，风景模式，宽温，背光寿命大于5万小时，上/下/左/右翻转显示 | |||
二、奇美5.7寸液晶模组G057AGE-T01结构详情
像素特征 : | 像素数量 | 320(RGB)×240 ,QVGA | 点间距 | 0.120×0.360 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.360×0.360 mm (H×V) | |
结构尺寸 : | 显示区域 | 115.2×86.4 mm (H×V) | 可视区域 | 118.2×89.4 mm (H×V) |
外观尺寸 | 144×104.6 mm (H×V) | 外观厚度 | 12.3±0.5 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观形状 | -- | |
安装孔位 : | Side mounting holes (4-Φ2.6); Rear mounting holes (4-Φ2.6) | |||
其它特征 : | 重量 | 155/170g (Typ./Max.) | 表面处理 | 雾面 (Haze 25%) |
三、奇美5.7寸液晶模组G057AGE-T01 光学详情
基本信息 : | 面板亮度 | 500 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 80/80/70/70 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | -- | 反应时间 | 15/35(Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 26.2K (6-bit) |
色域 | 54% NTSC (CIE1931) | 亮度变动 | 1.25/1.40 (Typ./Max.)(5 points) |
四、奇美5.7寸液晶模组G057AGE-T01 电子详情
工作频率： | 60Hz |
翻转扫描 ： | 翻转 (水平/垂直) |
功率消耗 ： | 3.35W (Typ.) |
五、奇美5.7寸液晶模组G057AGE-T01 背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 50K(Min.) (Hours) |
数量 | - | 灯管形状 | - | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 12.0V (Typ.) | 电流输入 | 0.23/0.26/0.28A (Min./Typ./Max.) | ||
功耗 | 2.45W (Typ.) | |||||
接口特征 : | 类型 | 端子 | 灯管驱动 | 含LED驱动器 | ||
六、奇美5.7寸液晶模组G057AGE-T01信号详情
信号系统 : | TTL (1 ch, 6-bit) | |||||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 151/181mA (Typ./Max.) | ||
功耗 | 0.5W (Typ.) | |||||
接口特征 : | 类型 | 端子 | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
航空电子 | 0.5 mm | 33 pins | 1 pcs | |||
七、奇美5.7寸液晶模组G057AGE-T01包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
60 pcs / 箱 | 30 Kgs | 540×450×275 mm |
页面信息用于选型初筛，不构成实时库存、价格、交期、认证或永久供货承诺。
