1、我公司LQ035NC111 为群创（奇美）光电原厂原装全新液晶屏A规液晶屏；质量符合群创（奇美）光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

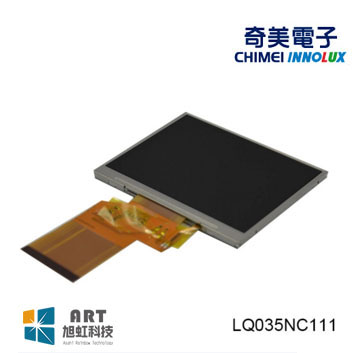

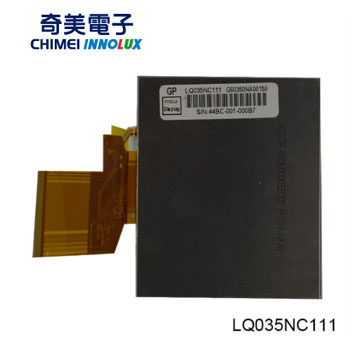

一、奇美3.5寸液晶模组LQ035NC111应用特征
基本信息 : | 制造商 | 奇美 | 面板型号 | LQ035NC111 |
面板尺寸 | 3.5 | 面板应用 | 数码相机，数码摄像机，便携导航仪 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | -- | |
典型特征 : | 表面雾面，白光LED背光 | |||
二、奇美3.5寸液晶模组LQ035NC111 结构详情
像素特征 : | 像素数量 | 320(RGB)×240 ,QVGA | 点间距 | 0.073×0.219 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.219×0.219 mm (H×V) | |
结构尺寸 : | 显示区域 | 70.08×52.56 mm (H×V) | 可视区域 | 73.03×55.50 mm (H×V) |
外观尺寸 | 76.9×63.9 mm (H×V) | 外观厚度 | 3.26±0.2 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观形状 | -- | |
安装孔位 : | Side mounting holes (4-M2) on left, right bezel | |||
其它特征 : | 重量 | 30.0g (Typ.) | 表面处理 | - |
三、奇美3.5寸液晶模组LQ035NC111 光学详情
基本信息 : | 面板亮度 | 300 cd/m² (Typ.) | 对比度 | 400:1 (Typ.) (透射) |
可视角度 | 60/60/50/55 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | 6 o'clock | 反应时间 | 10/15 (Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 16.7M (8-bit) |
色域 | 60% NTSC (CIE1931) | 亮度变动 | - |
四、奇美3.5寸液晶模组LQ035NC111 电子详情
翻转扫描 : | No |
驱动IC : | 已邦定 HX8238-D |
五、奇美3.5寸液晶模组LQ035NC111 背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 10K(Typ.) (Hours) |
数量 | 6S1P | 灯管形状 | 1串 | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 17.4/19.8/21V (Min./Typ./Max.) | 电流输入 | 20mA (Typ.) | ||
接口特征 : | 类型 | 包含在屏信号接口中 | 灯管驱动 | 无 | ||
六、奇美3.5寸液晶模组LQ035NC111信号详情
信号系统 : | Digital RGB (8/24-bit) + SPI, CCIR601/656 | |||||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 8.6mA (Typ.) | ||
信号逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
接口特征 : | 类型 | FPC | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
航空电子 | 0.5 mm | 54 pins | 1 pcs | |||
七、奇美3.5寸液晶模组LQ035NC111 包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
260 pcs / 箱 | 12.1±0.61 Kgs | 530×355×255 mm |
1、我公司LQ035NC111 为群创（奇美）光电原厂原装全新液晶屏A规液晶屏；质量符合群创（奇美）光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、奇美3.5寸液晶模组LQ035NC111应用特征
基本信息 : | 制造商 | 奇美 | 面板型号 | LQ035NC111 |
面板尺寸 | 3.5 | 面板应用 | 数码相机，数码摄像机，便携导航仪 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | -- | |
典型特征 : | 表面雾面，白光LED背光 | |||
二、奇美3.5寸液晶模组LQ035NC111 结构详情
像素特征 : | 像素数量 | 320(RGB)×240 ,QVGA | 点间距 | 0.073×0.219 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.219×0.219 mm (H×V) | |
结构尺寸 : | 显示区域 | 70.08×52.56 mm (H×V) | 可视区域 | 73.03×55.50 mm (H×V) |
外观尺寸 | 76.9×63.9 mm (H×V) | 外观厚度 | 3.26±0.2 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观形状 | -- | |
安装孔位 : | Side mounting holes (4-M2) on left, right bezel | |||
其它特征 : | 重量 | 30.0g (Typ.) | 表面处理 | - |
三、奇美3.5寸液晶模组LQ035NC111 光学详情
基本信息 : | 面板亮度 | 300 cd/m² (Typ.) | 对比度 | 400:1 (Typ.) (透射) |
可视角度 | 60/60/50/55 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | 6 o'clock | 反应时间 | 10/15 (Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 16.7M (8-bit) |
色域 | 60% NTSC (CIE1931) | 亮度变动 | - |
四、奇美3.5寸液晶模组LQ035NC111 电子详情
翻转扫描 : | No |
驱动IC : | 已邦定 HX8238-D |
五、奇美3.5寸液晶模组LQ035NC111 背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 10K(Typ.) (Hours) |
数量 | 6S1P | 灯管形状 | 1串 | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 17.4/19.8/21V (Min./Typ./Max.) | 电流输入 | 20mA (Typ.) | ||
接口特征 : | 类型 | 包含在屏信号接口中 | 灯管驱动 | 无 | ||
六、奇美3.5寸液晶模组LQ035NC111信号详情
信号系统 : | Digital RGB (8/24-bit) + SPI, CCIR601/656 | |||||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 8.6mA (Typ.) | ||
信号逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
接口特征 : | 类型 | FPC | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
航空电子 | 0.5 mm | 54 pins | 1 pcs | |||
七、奇美3.5寸液晶模组LQ035NC111 包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
260 pcs / 箱 | 12.1±0.61 Kgs | 530×355×255 mm |
