一、群创液晶模组G150XNE-L02 应用特征
基本信息 : | 面板品牌 | 面板型号 | 面板类型 | 别名 |
INNOLUX | G150XNE-L02 | a-Si TFT-LCD, 液晶模组 | - | |
工作环境： | RoHS状态 | 工作温度 | 存储温度 | |
RoHS | -30 ~ 70 °C | -40 ~ 70 °C | ||
面板应用 | 工业，游戏 | |||
典型特征： | 宽温，白光LED背光，背光寿命大于7万小时，含LED驱动器，端子正装，180度翻转显示，6/8位灰阶可选，表面雾面 | |||
二、群创液晶模组G150XNE-L02 光学特征
基本信息 : | 面板亮度 | 可视角度 (L/R/U/D) | 反应时间 (ms) |
350 cd/m² (Typ.) | 88/88/88/88 (Typ.)(CR≥10) | 13/5 (Typ.)(Tr/Td) | |
最佳视角 | 工作模式 | 对比度 | |
全视角 | NPVA，常黑显示，透射式 | 2500 : 1 (Typ.) (透射) | |
显示颜色 : | 色温 | 显示颜色 | 白色色度 |
6485K | 262K/16.7M (6-bit / 6-bit + FRC) | X:0.313; Y:0.329 | |
1931色域 : | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 |
72% | 92% | 71% | |
DCI-P3覆盖率 | Rec.2020覆盖率 | 色域说明 | |
74% | 54% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
白场变动 : | 1.25/1.33 (Typ./Max.)(9 points) | ||
三、群创液晶模组G150XNE-L02 结构特征
面板尺寸 : | 15.0英寸 | |||
像素特征 : | 像素数量 | 像素布局 | 像素间距(mm) | 点间距 (mm) |
1024(RGB)×768, XGA | RGB垂直条状 | 0.297×0.297 [85PPI] | 0.099×0.297 | |
结构尺寸 : | 显示区域 (mm) | 可视区域 (mm) | 外观尺寸 (mm) | 外观厚度 (mm) |
304.128(H) × 228.096(V) | 307.4(H) × 231.3(V) | 326.5(H) × 253.5(V) | 9.1±0.5 mm | |
外观特征 : | 物理形状 | 风景肖像 | 宽高比 | Shape Style |
平面矩形 | 风景模式 | 4:3 (H:V) | - | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它详情 : | 重量 | 表面防护 | 表面处理 | |
0.97/1.00Kgs (Typ./Max.) | - | 雾面，Hard coating (3H) | ||
四、群创液晶模组G150XNE-L02 电子特征
翻转扫描 : | 翻转 (180°) |
工作频率 : | 60Hz |
功率消耗 : | 7.9W (Typ.) |
五、群创液晶模组G150XNE-L02 背光特征
灯管特征 : | 类型 | 位置 | 数量 | 形状 | 寿命(小时) | 背光可换性 |
WLED | 侧入式光源 | - | - | 70K(Typ.) | - | |
接口特征 : | 位置 | 背光驱动 | 类型 | |||
- | 含LED驱动器 | 端子 | ||||
接口详情 : | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚定义 |
瀚荃 | CI4205M2HRP-NH | 1.25 mm | 5 pins | 1 pcs | ||
驱动电气 : | 电压供应 | 电流供应 | 功率消耗 | |||
12.0±1.2V | 0.5±1A | 6/6.1W (Typ./Max.) | ||||
六、群创液晶模组G150XNE-L02 信号特征
驱动电气 : | 电压供应 | 电流供应 | 功率消耗 | |||
3.3V (Typ.) | 455/545mA (Typ./Max.) | - | ||||
接口特征 : | 位置 | 信号系统 | 类型 | |||
背面 | LVDS (1 ch, 6/8-bit) | 端子 | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚定义 |
CID520D1HR0-NH | 1.25 mm | 20 pins | 1 pcs | |||
七、群创液晶模组G150XNE-L02 包装特征
包装箱 : | 数量 | 重量 | 包装箱尺寸 |
16 pcs / 箱 | 18 Kgs | 511×420×360 mm (L×W×H) |
群创液晶模组G150XNE-L02概况：

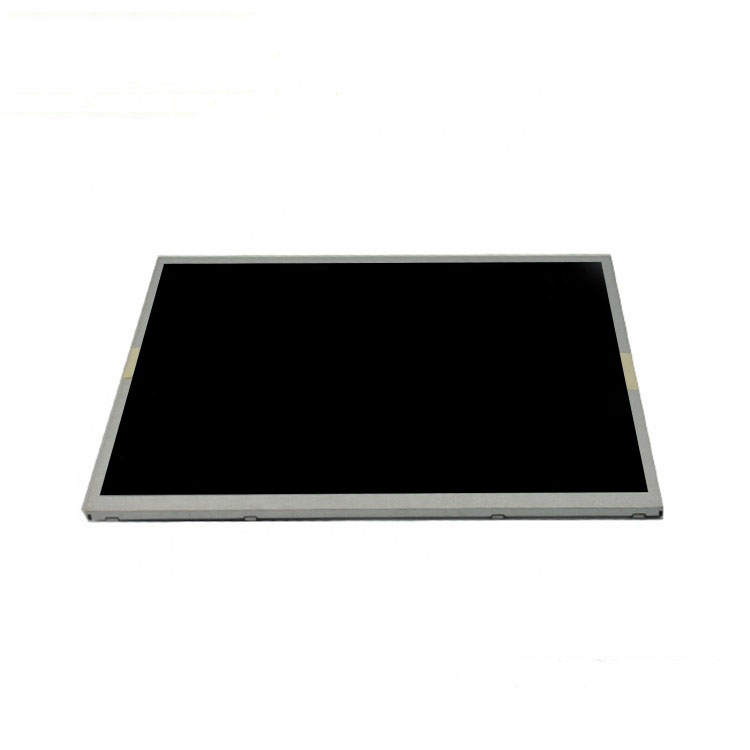

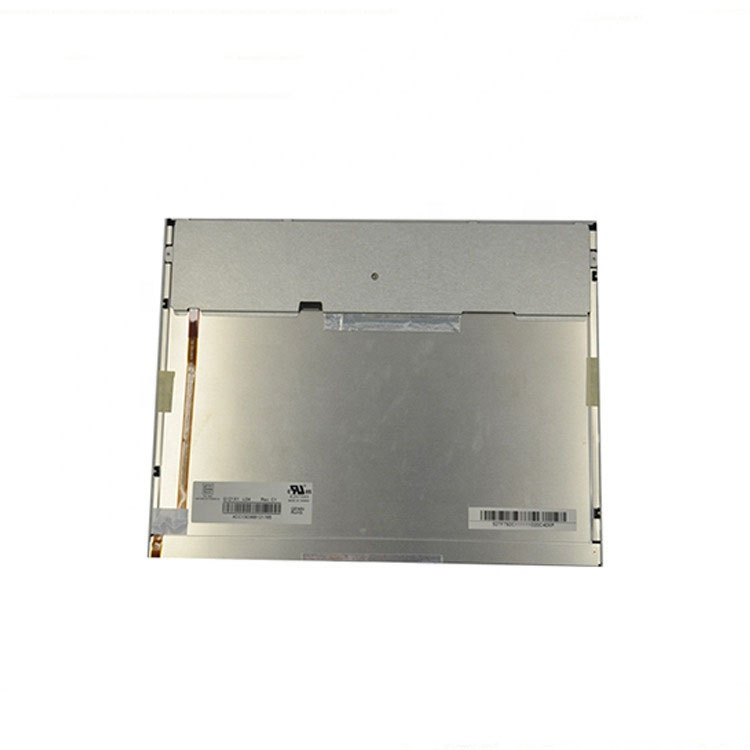

群创 (Innolux) 推出的G150XNE-L02是一款采用a-Si TFT-LCD技术的15.0英寸液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。G150XNE-L02宽温，白光LED背光，寿命大于7万小时，含LED驱动器，端子正装，180度翻转显示，6/8位灰阶可选，表面雾面， PSWG。它的工作温度为 -30 ~ 70°C，存储温度为 -40 ~ 70°C，耐振动性为1.5G (14.7 m/s²)。G150XNE-L02推荐使用于工业，游戏。
G150XNE-L02于2019年Q3量产，当前生产状态为量产中。G150XNE-L02作为一款NPVA，常黑显示，透射式液晶模组产品，G150XNE-L02可以提供350 cd/m²的显示亮度 2500:1的透射对比度，以及88/88/88/88 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为13/5 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + FRC灰阶信号，此产品可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了72% (NTSC)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为70K小时，含LED驱动器。G150XNE-L02采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
如果开发新产品想采用G150XNE-L02液晶模组，建议多了解一下关于G150XNE-L02的最新的生产状态信息和技术信息。G150XNE-L02所有参数信息均以规格书为准，G150XNE-L02规格书和最新价格可以咨询杭州旭虹科技。
