一、群创液晶模组G150XJE-P01 应用详情
基本信息： | 制造商 | 群创奇美（INNOLUX） | 型号 | G150XJE-P01 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业 | |
对角尺寸 | 15.0" | |||
应用环境 : | 存储温度 | -30 ~ 80 °C | 工作温度 | -30 ~ 80 °C |
RoHS | RoHS | 抗振性能 | ||
典型特征 : | 宽温，含LED驱动器，180°翻转显示，6/8位灰阶可选，表面雾面 | |||
二、群创液晶模组G150XJE-P01 结构详情
像素特征 : | 解析度 | 1024(RGB)×768, XGA | 点间距(mm) | 0.099×0.297 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.297×0.297 (H×V) [85PPI] | |
结构尺寸 : | 显示区域(mm) | 304.128(H) × 228.096(V) | 开口区域(mm) | - |
外观尺寸(mm) | 314.6(W)×237.55(H) mm | 外观厚度(mm) | 1.30 (Typ.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 基板厚度 | 0.50+0.50 mm |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
其它参数 : | 重量 | - | 表面处理 | 雾面，Hard coating (3H) |
三、群创液晶模组G150XJE-P01光学详情
基本信息 : | 显示亮度 | - | 对比度 | 2500:1 (Typ.) (透射) |
可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 显示模式 | NPVA，常黑显示，透射式 | |
最佳视角 | 全视角 | 响应时间(ms) | 16/7 (Typ.)(Tr/Td) | |
色彩性能 : | 白色坐标 | X:0.313; Y:0.329 | 支持颜色 | 262K/16.7M (6-bit / 8-bit) |
色温 | 6485K | 白场变动 | - | |
1931色域 : | NTSC比值 | 71% | sRGB覆盖率 | 92% |
Adobe RGB覆盖率 | 73% | DCI-P3覆盖率 | 73% | |
Rec.2020覆盖率 | 53% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
显示性能 : | 阳光下可视性 | 否 | 透射率 | 4.8% (Typ.)(含偏光片) |
四、群创液晶模组G150XJE-P01 电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
驱动IC : | 已邦定 3 source COF + 2 gate COG chips |
五、群创液晶模组G150XJE-P01 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 800/960mA (Typ./Max.) | ||
功率消耗 | 12.8W (Typ.) | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
CID520D1HR0-NH | 1 pcs | 20 pins | ||||
六、群创液晶模组G150XJE-P01光源详情
光源特征 : | 光源类型 | WLED | 光源形状 | - | 位置 | 侧入式光源 |
数量 | - | 是否可换 | - | 灯管寿命 | 50K (Min.) 小时 | |
接口特征 : | 位置 | - | 类型 | 端子 | ||
信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
瀚荃 | CI4205M2HRP-NH | 1.25 mm | 5 pins | 1 pcs | ||
背光驱动 : | 含LED驱动器 | |||||
驱动电气 : | 电压供应 | 12.0±1.2V | 电流供应 | 0.65±0.15 | ||
功率消耗 | 7.8/9.6W (Typ./Max.) | |||||
七、群创15寸液晶模组G150XJE-P01 包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
27 pcs / 箱 | 475×390×320 mm | - |
群创15寸液晶模组G150XJE-P01 概况：

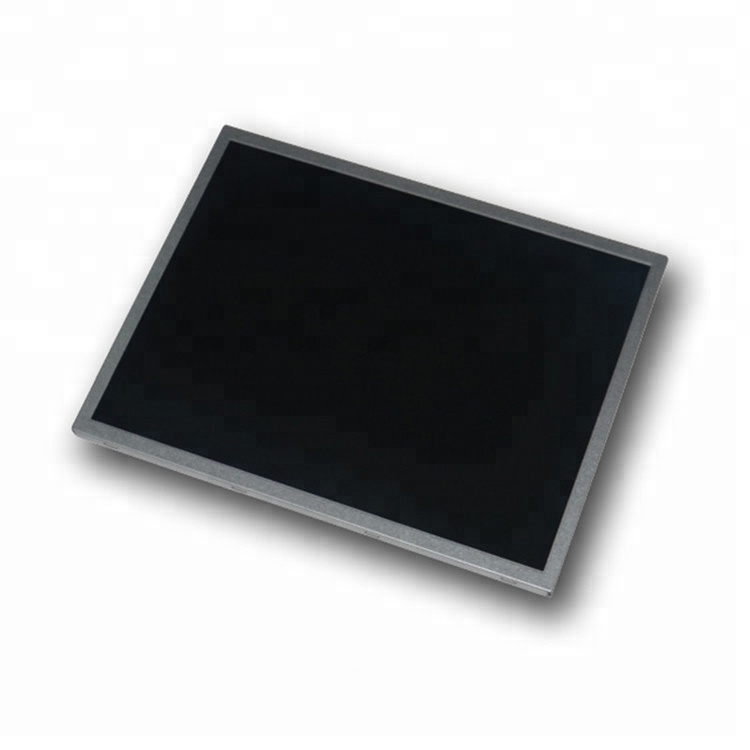

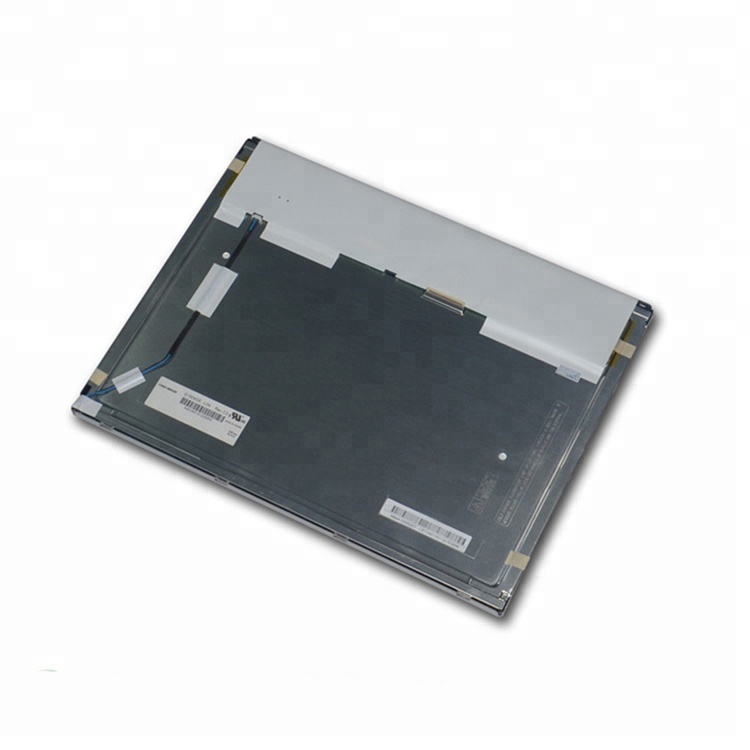

G150XJE-P01是群创 (Innolux)推出的一款15.0吋a-Si TFT-LCD液晶模组，含LED驱动器背光驱动，无触摸。工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C。 宽温，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面。G150XJE-P01推荐应用于工业等产品。本产品已邦定3 source COF + 2 gate COG chips驱动IC。
G150XJE-P01显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为304.128(宽)×228.096(高) mm，外观尺寸为314.6(宽)×237.55(高)×1.3(厚) mm，表面处理为雾面，Hard coating (3H)，采用了0.50+0.50 mm的玻璃基板。本产品无背光，含LED驱动器。G150XJE-P01采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G150XJE-P01于2021年Q2量产，当前生产状态为量产中。如果开发新产品想采用G150XJE-P01液晶，建议多了解一下关于G150XJE-P01的最新的生产状态信息和技术信息，G150XJE-P01所有参数值均以规格书为准，G150XJE-P01规格书和最新价格可以咨询杭州旭虹科技。
