一、群创15寸液晶模组G150XJE-E03 应用详情
基本信息： | 制造商 | 群创奇美（INNOLUX） | 型号 | G150XJE-E03 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业，游戏 | |
对角尺寸 | 15.0" | |||
应用环境 : | 存储温度 | - | 工作温度 | 0 ~ 70 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征 : | 白光LED背光，寿命大于5万小时，含LED驱动器，6/8位灰阶可选，表面雾面 | |||
二、群创15寸液晶模组G150XJE-E03 结构详情
像素特征 : | 解析度 | 1024(RGB)×768, XGA | 点间距(mm) | 0.099×0.297 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.297×0.297 (H×V) [85PPI] | |
结构尺寸 : | 显示区域(mm) | 304.128(H) × 228.096(V) | 开口区域(mm) | - |
外观尺寸(mm) | - | 外观厚度(mm) | 6.5 | |
外观特征 : | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
其它参数 : | 重量 | - | 表面处理 | 雾面，Hard coating (3H) |
三、群创15寸液晶模组G150XJE-E03光学详情
基本信息 : | 显示亮度 | 450 cd/m² (Typ.) | 对比度 | 2500:1 (Typ.) (透射) |
可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 显示模式 | NPVA，常黑显示，透射式 | |
最佳视角 | 全视角 | 响应时间(ms) | 16/7 (Typ.)(Tr/Td) | |
色彩性能 : | 白色坐标 | X:0.313; Y:0.329 | 支持颜色 | 262K/16.7M (6-bit / 8-bit) |
色温 | 6485K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、群创15寸液晶模组G150XJE-E03 电子详情
帧频率 : | 60Hz |
五、群创15寸液晶模组G150XJE-E03 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 440/535mA (Typ./Max.) | ||
信号类型 : | eDP (1 Lane) | 逻辑电压 | - | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
I-PEX | 20455-030E-76 | 1 pcs | 30 pins | 0.5 mm | ||
六、群创15寸液晶模组G150XJE-E03 光源详情
光源特征 : | 光源类型 | WLED | 光源形状 | - | 位置 | 侧入式光源 |
数量 | - | 是否可换 | - | 灯管寿命 | 50K (Min.) 小时 | |
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
背光驱动 : | 含LED驱动器 | |||||
驱动电气 : | 电压供应 | 12.0±1.2V | 电流供应 | - | ||
群创15寸液晶模组G150XJE-E03概况：

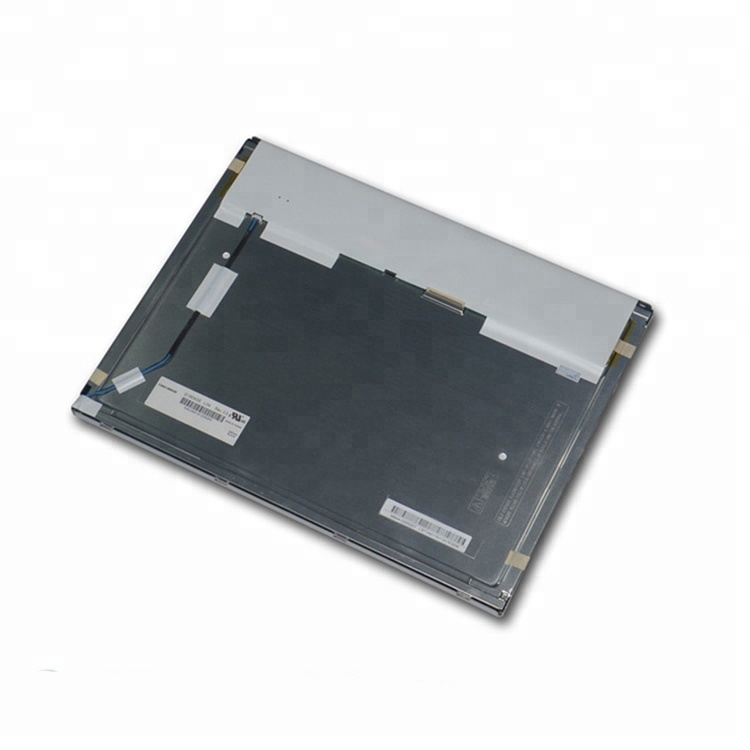

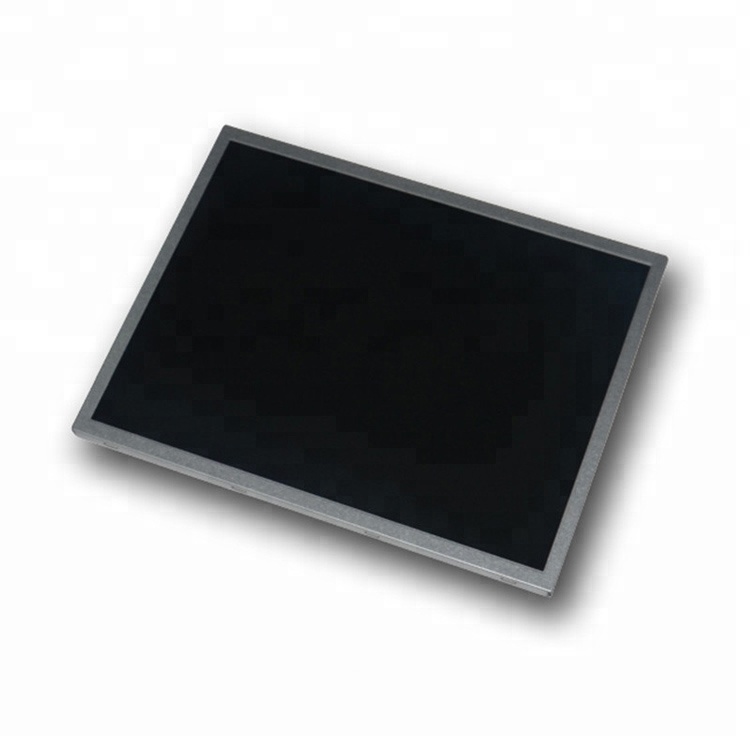

G150XJE-E03 (群创，Innolux) TFT-LCD 15.0英寸液晶模组，G150XJE-E03装配有WLED背光，含LED驱动器背光驱动，无触摸。工作温度为 -20 ~ 70°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，寿命大于5万小时，含LED驱动器，6/8位灰阶可选，表面雾面， ES 8.0等特征，此型号推荐使用于工业，游戏。
G150XJE-E03显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为304.128×228.096 (宽×高) mm，表面处理为雾面，Hard coating (3H)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。G150XJE-E03采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G150XJE-E03当前生产状态为量产中。如果开发新产品想采用G150XJE-E03液晶模组，建议多了解一下关于G150XJE-E03的最新的生产状态信息和技术信息。G150XJE-E03所有参数值均以规格书为准，G150XJE-E03规格书和最新价格可以咨询杭州旭虹科技。
