1、我公司G150XGE-L06为群创（奇美）光电原厂原装全新液晶屏A规液晶屏；质量符合群创（奇美）光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

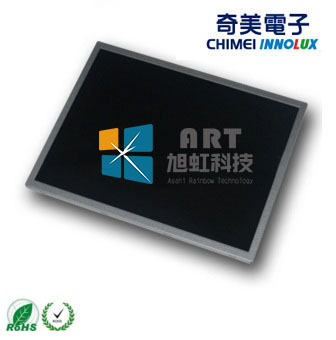

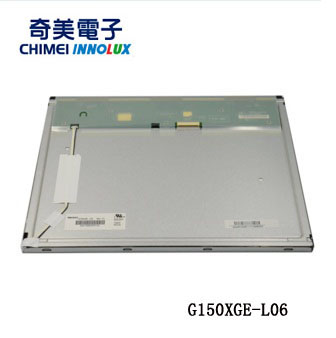

一、奇美15寸液晶模组G150XGE-L06应用特征
基本信息 : | 制造商 | 奇美 | 面板型号 | G150XGE-L06 |
面板尺寸 | 15” | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 70 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 表面雾面，6/8位灰阶可选，背光易换，风景模式，白光LED背光，信号端子正装 | |||
生产情况 : | 量产中 | |||
二、奇美15寸液晶模组G150XGE-L06结构详情
像素特征 : | 像素数量 | 1024(RGB)×768 ,XGA | 点间距 | 0.099×0.297 mm(W×H) |
像素布局 | RGB垂直条状 | 像素间距 | 0.297×0.297mm(W×H) | |
结构尺寸 : | 显示区域 | 304.128(W)×228.096(H) mm | 可视区域 | 307.4(W)×231.3(H) mm |
外观尺寸 | 326.5(W)×253.5(H) mm | 外观厚度 | 11.56±0.5 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (W:H) | 外观形状 | - | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | 1.04/1.09Kgs (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
三、奇美15寸液晶模组G150XGE-L06光学详情
基本信息 : | 面板亮度 | 250 cd/m² (Typ.) | 对比度 | 700:1 (Typ.) (透射) |
可视角度 | 45/45/25/45 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | 6 o'clock | 反应时间 | 5/11(Typ.)(Tr/Tf) (ms) | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色域 | 60% NTSC (CIE1931) | 亮度变动 | 1.25/1.43(Typ./Max.)(9 points) |
四、奇美15寸液晶模组G150XGE-L06电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 7.5W (Typ.) |
五、奇美15寸液晶模组G150XGE-L06背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | Replaceable | 灯管寿命 | 30K(Typ.) (Hours) | ||
数量 | - | 灯管形状 | - | 位置 | 侧入式光源 | |||
WLED驱动电气 : | 电压输入 | 12.0±1.2V | 电流输入 | 0.35/0.40/0.55A (Min./Typ./Max.) | ||||
功率消耗 | 4.5/4.9W (Typ./Max.) | |||||||
接口特征 : | 类型 | 端子 | 灯管驱动 | 含LED驱动器 | ||||
接口详情： | 型号 | 脚距 | 脚数 | 数量 | ||||
3808K-F05N-03L | 1.25 mm | 5 pins | 1 pcs | |||||
六、奇美15寸液晶模组G150XGE-L06信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | |||||
电压输入 | 3.3V (Typ.) | 电流输入 | 590/690mA (Typ./Max.) | |||
接口特征 : | 类型 | 端子 | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
- | - | 1.25 mm | 20pins | 1 pcs | LVDS-20P1C8B-020D | |
七、奇美15寸液晶模组G150XGE-L06包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
15 pcs / 箱 | 12.02Kgs | 511×420×360 mm (L×W×H) |
