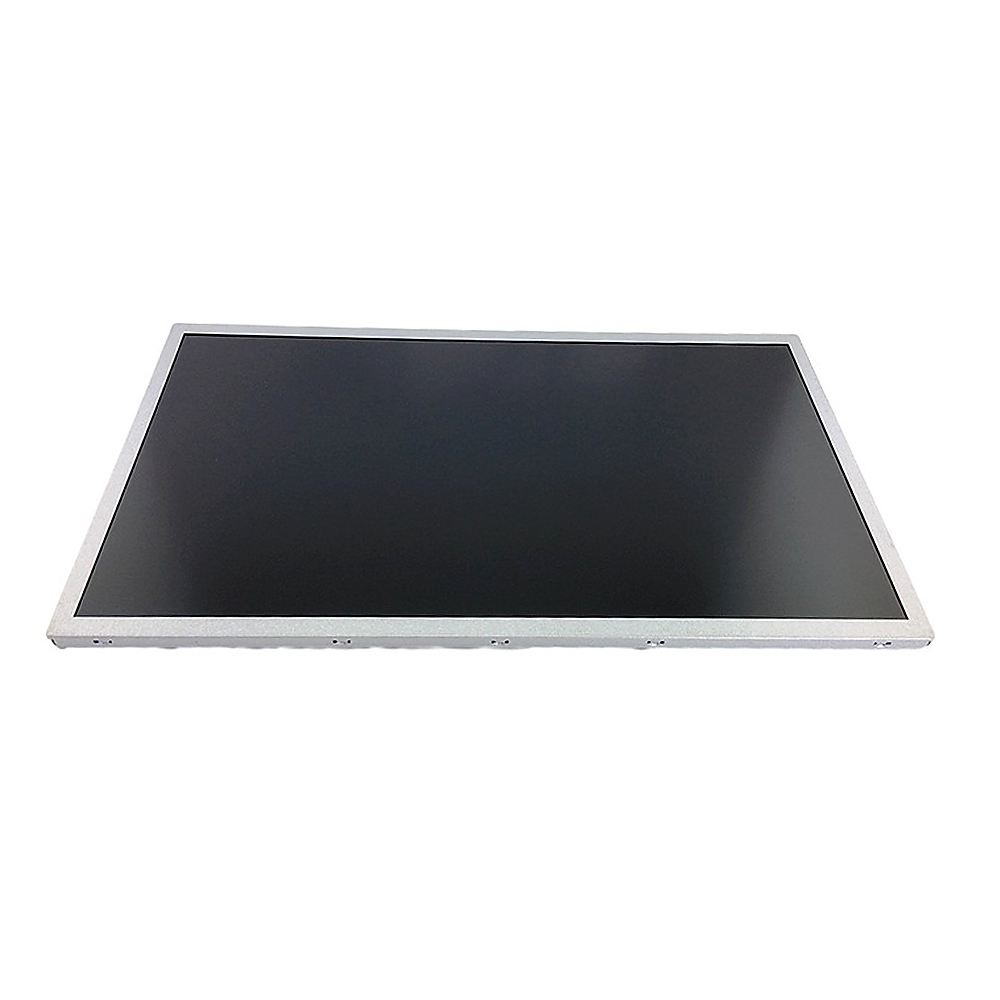

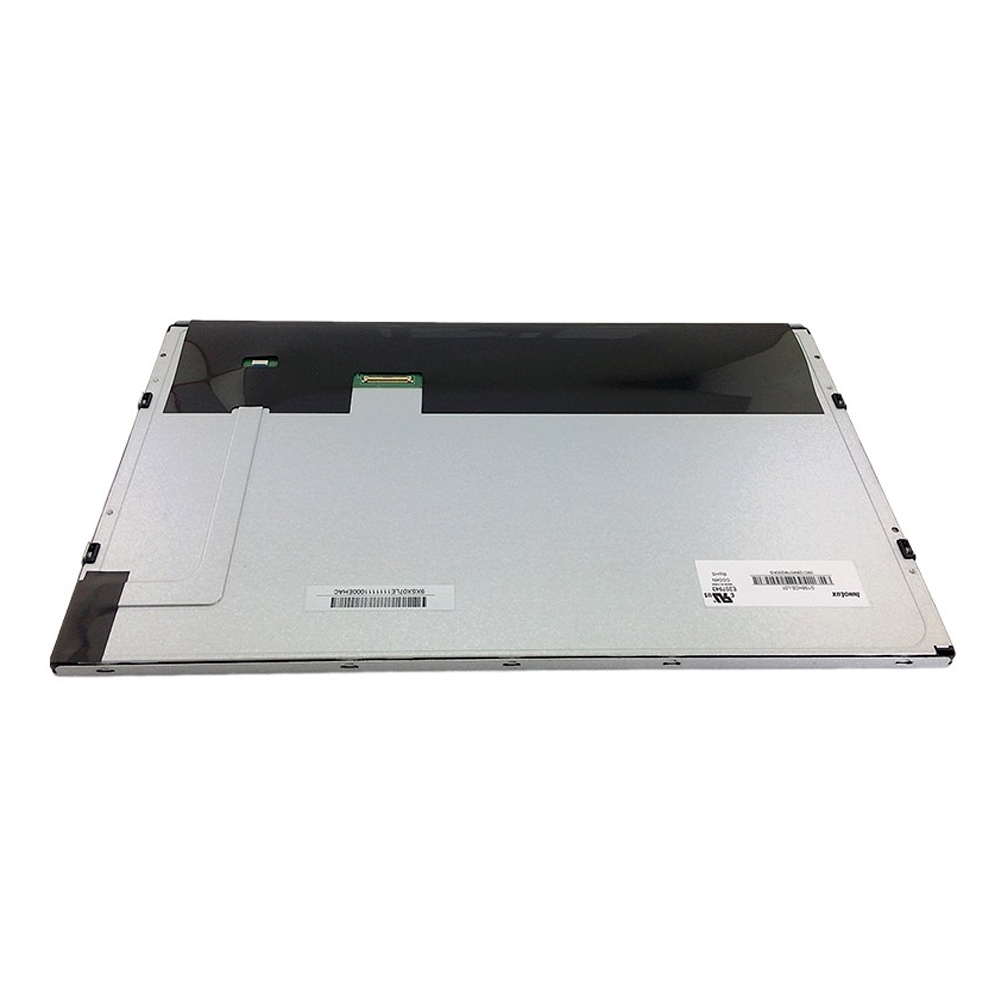

G156HCE-LN1

您现在的位置:首页 > 液晶屏产品 > 奇美液晶屏 > 15.6寸 >
  • G156HCE-LN1
  • G156HCE-LN1
  • 型号:G156HCE-LN1
  • 品牌:奇美/CHIMEI
  • 尺寸:15.6寸
  • 分辨率:1920×1080
  • 亮度:350 cd/m²
  • 视角:89/89/89/89 (Typ.)
  • 接口:LVDS
  • 对比度:800:1 (Typ.)
  • 工作温度:-20 ~ 70 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 一、群创液晶模组G156HCE-LN1 应用详情

    基础信息 :

    品牌

    群创(INNOLUX)

    型号名称

    G156HCE-LN1

    屏幕类型

    a-Si TFT-LCD , 液晶模组



    屏幕尺寸

    15.6

    适用于

    工业,游戏

    最大额定 :

    工作温度

    -20 ~70 °C

    存储温度

    -30 ~ 70 °C

    RoHS

    RoHS

    抗振能力

    1.5G (14.7 m/s²)

    典型特征 :

    白光LED背光,寿命大于5万小时,含LED驱动器,表面雾面


    二、群创液晶模组G156HCE-LN1 光学详情

    基础信息 :

    亮度(cd/m²)

    350 (Typ.)

    对比度

    800:1 (Typ.) (透射)

    最佳角度

    全视角

    响应速度

    14/11 (Typ.)(Tr/Td) ms

    可视角度

    89/89/89/89 (Typ.)(CR10)

    光学模式

    AAS,常黑显示,透射式

    色彩性能 :

    色度

    Wx:0.313; Wy:0.329

    颜色数量

    16.7M (8-bit)

    色温

    6485K

    白场变动

    1.43 (Max.)(9 points)

    1931色域 :

    NTSC比值

    73%

    sRGB覆盖率

    93%

    Adobe RGB覆盖率

    72%

    DCI-P3覆盖率

    75%

    Rec.2020覆盖率

    54%

    色域说明

    sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)


    三、群创液晶模组G156HCE-LN1 结构详情

    像素特征 :


    分辨率

    1920(RGB)×1080, FHD

    像素配置

    RGB垂直条状

    点间距(W×H)

    0.05975×0.17925 mm

    像素间距(W×H)

    0.17925×0.17925 mm  [141PPI]

    物理尺寸 :

    显示尺寸

    344.16(W)×193.59(H) mm

    外观尺寸

    363.8(W)×215.98(H) mm

    可视尺寸

    347.06(W)×196.49(H) mm

    外观厚度

    9.3±0.3 mm

    外观特征 :

    物理形状

    平面矩形

    风景肖像

    风景模式

    宽高比(W:H)

    16:9

    外观样式

    -

    安装方式 :

    Side mounting holes (4 pcs) on left, right bezel

    其它细节 :

    重量

    1.06/1.10Kgs (Typ./Max.)

    表面处理

    雾面,Hard coating (3H)


    四、群创液晶模组G156HCE-LN1 电子详情

    刷新频率 :

    60Hz

    翻转扫描 :

    No


    五、群创液晶模组G156HCE-LN1 信号详情

    信号电气 :

    输入电流

    1.22/1.5A (Typ./Max.)

    输入电压

    3.3V (Typ.)

    功率消耗

    4.0/5.0W (Typ./Max.)

    信号接口

    LVDS (2 ch, 8-bit)

    接口特征 :

    位置

    -

    类型

    端子

    信号详情 :

    品牌

    型号

    脚距

    脚数

    数量

    脚定义

    I-PEX

    20455-040E-76

    0.5 mm

    40 pins

    1 pcs



    六、群创液晶模组G156HCE-LN1 发光详情

    灯管特征 :

    灯管类型

    WLED

    数量

    -

    位置

    侧入式光源

    可换性

    -

    灯管形状

    -

    灯管寿命

    50K (Min.) 小时

    接口特征 :

    位置

    -

    类型

    包含在屏信号接口中

    灯管驱动 :

    含LED驱动器

    驱动电气 :

    输入电压

    12.0±1.2V

    输入电流

    0.6/0.77/0.9A (Min./Typ./Max.)

    功率消耗

    9.2/10.2W (Typ./Max.)


    七、群创液晶模组G156HCE-LN1 包装详情

    包装箱 :

    数量

    尺寸 (L×W×H)

    重量

    18 pcs/

    465×362×314 mm

    13.2 Kgs


  • 群创液晶模组G156HCE-LN1 概况:

     G156HCE-LN1 (群创,Innolux) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组,装配有WLED背光,含LED驱动器背光驱动,工作温度为 0 ~ 60°C,存储温度为 -20 ~ 70°C,耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光,寿命大于5万小时,含LED驱动器,表面雾面等特征,G156HCE-LN1推荐使用于工业,游戏。


      G156HCE-LN1显示分辨率为1920(RGB)×1080 (FHD),宽高比为16:9 (宽:高),像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm,可视尺寸为347.06×196.49 (宽×高) mm,外观尺寸为363.8×215.98 (宽×高)×9.6(厚) mm,表面处理为雾面,Hard coating (3H),产品净重1.06/1.10Kgs (Typ./Max.)。背光方面此产品采用了WLED发光的侧入式光源,光源的使用寿命为50K小时,含LED驱动器。G156HCE-LN1采用了LVDS (2 ch, 8-bit)信号接口,总共40 pins,采用端子连接,驱屏电压为3.3V (Typ.)。典型垂直刷新率Fv为60Hz。


      G156HCE-LN1于2022年Q1量产,当前生产状态为量产中。如果开发新产品想采用G156HCE-LN1液晶模组,建议多了解一下关于G156HCE-LN1的最新的生产状态信息和技术信息。G156HCE-LN1所有参数值均以规格书为准,G156HCE-LN1规格书和最新价格可以咨询杭州旭虹科技。
