1、我公司G156BGE-L01为群创（奇美）光电原厂原装全新液晶屏A规液晶屏；质量符合群创（奇美）光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
G156BGE-L01目前停产，可用友达G156XW01 V1兼容替代使用。

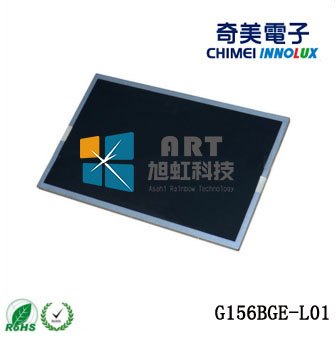

一、奇美15.6寸液晶模组G156BGE-L01应用特征
基本信息 : | 制造商 | 奇美 | 面板型号 | G156BGE-L01 |
面板尺寸 | 15.6” | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | 0 ~ 60 °C | 存储温度 | -20 ~ 60 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 表面雾面，广视角，风景模式，白光LED背光，背光寿命大于5万小时，宽温,信号端子正装 | |||
生产情况 : | 量产中 | |||
二、奇美15.6寸液晶模组G156BGE-L01结构详情
像素特征 : | 像素数量 | 1366(RGB)×768 ,WXGA | 点间距 | 0.084×0.252mm(W×H) |
像素布局 | RGB垂直条状 | 像素间距 | 0.252×0.252mm(W×H) | |
结构尺寸 : | 显示区域 | 344.232(W)×193.536(H) mm | 可视区域 | 347.53(W)×196.84(H) mm |
外观尺寸 | 363.8(W)×215.92(H) mm | 外观厚度 | 16.85±0.5 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:9 (H:V) | 外观形状 | - | |
安装方式 : | Side mounting holes; Rear mounting holes | |||
其它特征 : | 重量 | 1.19/1.25Kgs (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
三、奇美15.6寸液晶模组G156BGE-L01光学详情
基本信息 : | 面板亮度 | 300 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | - | 反应时间 | 3/7 (Typ.)(Tr/Td) ms | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 16.7M (8-bit) |
色域 | 65% NTSC (CIE1931) | 亮度均匀性 | 1.54 (Max.)(9 points) |
四、奇美15.6寸液晶模组G156BGE-L01电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 10.95W |
五、奇美15.6寸液晶模组G156BGE-L01背光详情
背光特征 : | 灯管类型 | WLED | 灯管寿命 | 50K(Typ.) (Hours) | ||||
数量 | - | 位置 | 侧入式光源（底部） | |||||
WLED驱动电气 : | 电压输入 | 12.0±1.2V | 电流输入 | 0.8±0.2A | ||||
功率消耗 | 9.6W (Typ.) | |||||||
接口特征 : | 类型 | 端子 | 灯管驱动 | 含LED驱动器 | ||||
六、奇美15.6寸液晶模组G156BGE-L01信号详情
信号系统 : | LVDS (1 ch, 8-bit) | ||||||
信号电气： | 电压输入 | 5.0V (Typ.) | 电流输入 | 0.22/0.27A (Typ./Max.) | |||
功率消耗 | 1.35/1.60W (Typ./Max.) | ||||||
接口特征 : | 类型 | 端子 | |||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | |
- | - | 1.0 mm | 30pins | 1 pcs | LVDS-30P1C8B-180A | ||
七、奇美15.6寸液晶模组G156BGE-L01包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
10 pcs / 箱 | 17.0Kgs | 465×362×314 mm |
