1、我公司G154I1-L01为群创（奇美）光电原厂原装全新液晶屏A规液晶屏；质量符合群创（奇美）光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

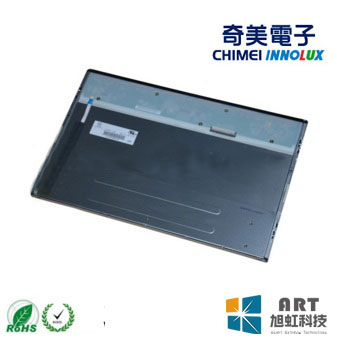

一、奇美15.4寸液晶模组G154I1-L01应用特征
基本信息 : | 制造商 | 奇美 | 面板型号 | G154I1-L01 |
面板尺寸 | 15.4” | 面板应用 | 工业,车载显示 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 80°C | 存储温度 | -40 ~ 85 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 表面镜面，广视角，宽温，高亮度，背光易换，风景模式，白光LED背光，背光寿命大于5万小时，宽屏，180度翻转显示 | |||
生产情况 : | 已停产 | |||
二、奇美15.4寸液晶模组G154I1-L01结构详情
像素特征 : | 像素数量 | 1280(RGB)×768 ,WXGA | 点间距 | 0.08625×0.25875 mm(H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.25875×0.25875mm(H×V) | |
结构尺寸 : | 显示区域 | 331.2(H)×207(V) mm | 可视区域 | 334.5(H)×210.3(V) mm |
外观尺寸 | 352(H)×230(V) mm | 外观厚度 | 15.8±0.5 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:10 (H:V) | 外观形状 | - | |
安装方式 | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | 1.29/1.35Kgs (Typ./Max.) | 表面处理 | 镜面 (Haze 0%)，Hard coating (3H)，抗反射处理 |
三、奇美15.4寸液晶模组G154I1-L01光学详情
基本信息 : | 面板亮度 | 700 cd/m² (Typ.) | 对比度 | 700:1 (Typ.) (透射) |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 光学模式 | Super MVA，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 5/11(Typ.)(Tr/Tf) (ms) | |
色彩性能 : | 白色色度 | - | 显示颜色 | 262K(6-bit) |
显示性能 : | 室外可视性 | 是 | ||
四、奇美15.4寸液晶模组G154I1-L01电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
五、奇美15.4寸液晶模组G154I1-L01背光详情
背光特征 : | 灯管类型 | CCFL | 是否可换 | Replaceable | 灯管寿命 | 50K(Typ.) (Hours) | ||
数量 | 4 pcs | 灯管形状 | 直条 | 位置 | 侧入式光源(顶部和底部) | |||
WLED驱动电气 : | 电压输入 | 600±60V | 电流输入 | 3.0/7.0/8.0mA (Min./Typ./Max.) | ||||
功率消耗 | 16.8W (Typ.) | |||||||
工作频率 | 40/55/80KHz (Min./Typ./Max.) | |||||||
接口特征 : | 类型 | 端子 | ||||||
接口详情： | 型号 | 脚距 | 脚数 | 数量 | ||||
35001HS-02L | 3.5 mm | 2 pins | 4 pcs | |||||
六、奇美15.4寸液晶模组G154I1-L01信号详情
信号系统 : | LVDS (1 ch, 6-bit) | |||||
电压输入 | 3.3V (Typ.) | 电流输入 | 410mA (Typ.) | |||
接口特征 : | 类型 | 端子 | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
- | - | 1.25 mm | 20pins | 1 pcs | LVDS-20P1C6B-010C | |
七、奇美15.4寸液晶模组G154I1-L01包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
10 pcs / 箱 | 14.7Kgs | 465×362×314 mm (L×W×H) |
