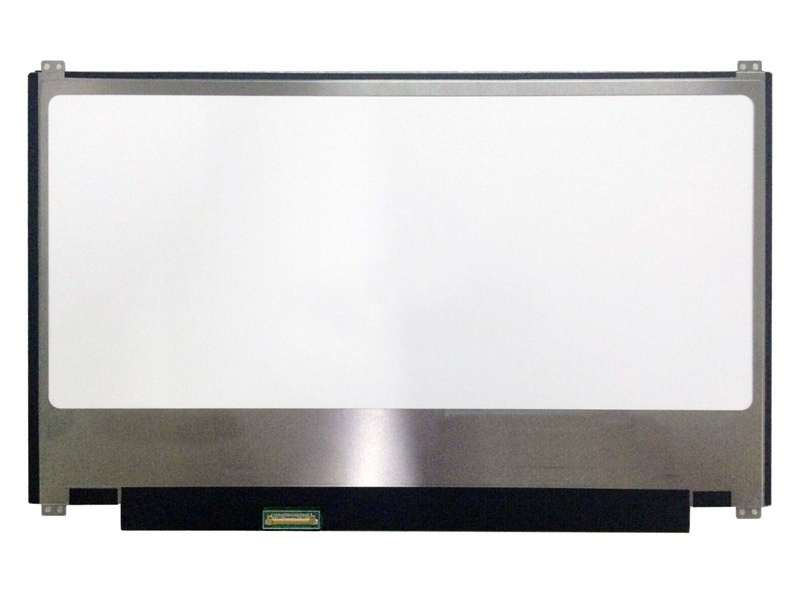

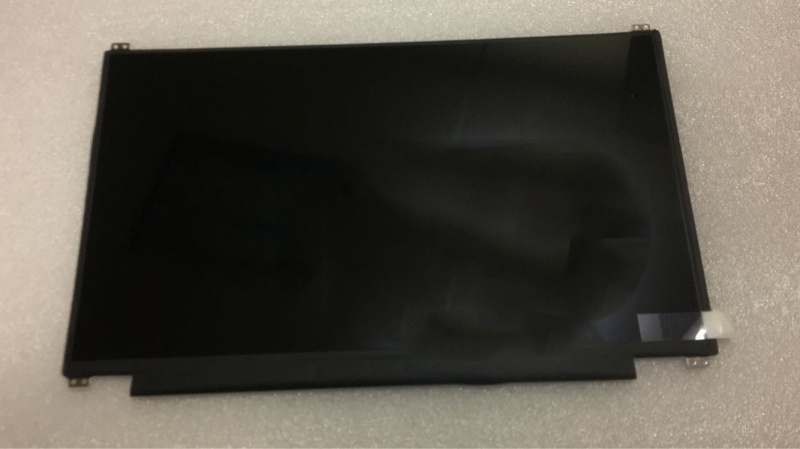

N133HCE-GA1

您现在的位置:首页 > 液晶屏产品 > 奇美液晶屏 > 13.3寸 >
  • N133HCE-GA1
  • N133HCE-GA1
  • 型号:N133HCE-GA1
  • 品牌:奇美/CHIMEI
  • 尺寸:13.3寸
  • 分辨率:1920×1080
  • 亮度:350 cd/m² (Typ.)
  • 视角:85/85/85/85 (Typ.)
  • 接口:eDP
  • 对比度:800:1 (Typ.)
  • 工作温度:0 ~ 50 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 一、群创液晶模组N133HCE-GA1 应用详情

    基础信息 :

    制造商

    群创(INNOLUX)

    型号

    N133HCE-GA1

    类型

    a-Si TFT-LCD , 液晶模组

    应用产品

    笔记本,工业

    对角尺寸

    13.3"



    应用环境

    存储温度

    -20 ~ 60 °C

    工作温度

    0 ~ 50 °C

    RoHS

    RoHS

    抗振性能

    1.5G (14.7 m/s²)

    典型特征 :

    白光LED背光,含LED驱动器,端子倒装,表面雾面



    二、群创液晶模组N133HCE-GA1 结构详情

    像素特征 :

    解析度

    1920(RGB)×1080, FHD

    点间距(mm)

    0.051×0.153 (H×V)

    像素排列

    RGB垂直条状

    像素间距(mm)

    0.153×0.153 (H×V)  [166PPI]

    结构尺寸 :

    显示区域(mm)

    293.76(H) × 165.24(V)

    开口区域(mm)

    -

    外观尺寸(mm)

    305.35(H) × 193.45(V)

    外观厚度(mm)

    2.7/3.09 (Typ./Max.)

    外观特征 :

    物理形状

    平面矩形

    外观样式

    薄屏 (PCBA平直, 厚度≤3.2mm)

    宽高比

    16:9 (H:V)

    风景肖像

    风景模式

    安装方式 :

    Face mounting holes (8 pcs) on up, down slugs

    其它参数 :

    重量

    245/260g (Typ./Max.)

    表面处理

    雾面,Hard coating (3H)



    三、群创液晶模组N133HCE-GA1 光学详情

    基础信息 :

    显示亮度

    350 cd/m² (Typ.)

    对比度

    800:1 (Typ.) (透射)

    可视角度

    85/85/85/85 (Typ.)(CR10)

    显示模式

    AAS,常黑显示,透射式

    推荐视角

    全视角

    响应时间(ms)

    14/11 (Typ.)(Tr/Td)

    色彩性能 :

    白色坐标

    Wx:0.313; Wy:0.329

    支持颜色

    262K (6-bit)

    色温

    6485K

    亮度均匀性

    1.25/1.54 (Max.)(5/13 points)

    1931色域 :

    NTSC比值

    72%

    sRGB覆盖率

    95%

    Adobe RGB覆盖率

    73%

    DCI-P3覆盖率

    74%

    Rec.2020覆盖率

    53%

    色域说明

    sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)



    四、群创液晶模组N133HCE-GA1 电子详情

    帧频率 :

    60Hz

    翻转扫描 :

    No

    功率总耗 :

    4.48W (Max.)



    五、群创液晶模组N133HCE-GA1 信号详情

    信号电气 :

    电压供应

    3.3V (Typ.)

    电流供应

    235/250mA (Typ./Max.)

    功率消耗

    0.88W (Max.)

    信号类型 :

    eDP (2 Lanes), eDP1.2

    逻辑电压

    -

    接口特征 :

    位置

    背面

    类型

    端子

    接口详情 :

    品牌

    型号

    脚距

    脚数

    数量

    脚定义

    I-PEX

    20455-030E-12

    0.5 mm

    30pins

    1pcs

    EDP-30P2L-020A


    六、群创液晶模组N133HCE-GA1 光源详情

    光源特征 :

    光源类型

    WLED

    数量

    -

    位置

    侧入式光源

    是否可换

    -

    形状

    -

    寿命

    15K (Min.) Hours

    接口特征 :

    位置

    -


    类型

    包含在屏信号接口中

    光源驱动 :

    含LED驱动器

    驱动电气 :

    电压供应

    5.0/12.0/21.0V (Min./Typ./Max.)

    电流供应

    221/282/297mA (Min./Typ./Max.)

    功率消耗

    3.60W (Max.)





    七、群创液晶模组N133HCE-GA1 包装详情

    包装箱 :

    数量

    重量

    尺寸

    40 pcs / box

    -

    -


  • 群创液晶模组N133HCE-GA1 概况:

    N133HCE-GA1  (群创,Innolux) 推出的一款采用a-Si TFT-LCD技术的13.3吋液晶模组,装配有WLED背光,含LED驱动器背光驱动,无触摸。工作温度为 0 ~ 50°C,存储温度为 -20 ~ 60°C,耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光,含LED驱动器,端子倒装,表面雾面, eDP1.2等特征,N133HCE-GA1推荐使用于笔记本,工业等产品。


    N133HCE-GA1  作为一款AAS,常黑显示,透射式液晶模组产品,N133HCE-GA1可以提供350 cd/m²的显示亮度 800:1的透射对比度,以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为全视角,它的响应时间为14/11 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit灰阶信号,此产品可以显示262K颜色,其显示的色彩饱和度也达到了72% (NTSC)。背光方面此产品采用了WLED发光的侧入式光源,光源的使用寿命为15K小时,含LED驱动器。N133HCE-GA1采用了eDP (2 Lanes)信号接口,总共30 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。


    如果开发新产品想采用N133HCE-GA1液晶模组,建议多了解一下关于N133HCE-GA1的最新的生产状态信息和技术信息。N133HCE-GA1所有参数值均以规格书为准,N133HCE-GA1规格书和最新价格可以咨询杭州旭虹。
