一、群创13.3寸液晶模组N133HCE-EN2 应用详情
基本信息 : | 品牌 | 群创（INNOLUX） | 型号名称 | N133HCE-EN2 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 13.3吋 | 适用于 | 笔记本 | |
最大额定值 : | 工作温度 | 0 ~ 50 °C | 存储温度 | -20 ~ 60 °C |
抗振能力 | 1.5G (14.7 m/s²) | RoHS | RoHS | |
典型特征 : | Srgb,白光LED背光，含LED驱动器，端子倒装，表面雾面 | |||
二、群创13.3寸液晶模组N133HCE-EN2 光学详情
基本信息 : | 亮度(cd/m²) | 300 (Typ.) | 对比度 | 800 : 1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 14/11 (Typ.)(Tr/Td) (ms) | |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | AAS，常黑显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 16.7M (8-bit) |
色温 | 6485K | 白场变动 | 1.25/1.54 (Max.)(5/13 points) | |
1931色域 : | NTSC比值 | 71% | sRGB覆盖率 | 100% |
Adobe RGB覆盖率 | 74% | DCI-P3覆盖率 | 74% | |
Rec.2020覆盖率 | 53% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、群创13.3寸液晶模组N133HCE-EN2 结构详情
像素特征 : | 分辨率 | 1920(RGB)×1080, FHD | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.051×0.153 mm | 像素间距(W×H) | 0.153×0.153 mm [166PPI] | |
结构尺寸 : | 显示尺寸 | 293.76(W)×165.24(H) mm | 外观尺寸 | 300.26(W)×177.62(H) mm |
可视尺寸 | - | 外观厚度 | 2.25/2.5 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:9 | 外观形状 | 薄屏 (PCBA平直, 厚度≤3.2mm) | |
安装方式 : | Without | |||
其它详情 : | 重量 | 197.5/210g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
四、群创13.3寸液晶模组N133HCE-EN2 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 3.4W (Max.) |
五、群创13.3寸液晶模组N133HCE-EN2 信号详情
信号电气 : | 输入电流 | - | 输入电压 | 3.3V (Typ.) | ||
功耗 | 0.63W (Max.) | 信号接口 | eDP (2 Lanes), eDP1.2 | |||
接口特征 : | 位置 | 下凸板右边 | 类型 | 端子 | ||
信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
I-PEX | 20455-030E-76 | 1pcs | 0.5mm | 30pins | EDP-30P2L-020A | |
六、群创13.3寸液晶模组N133HCE-EN2 发光详情
灯管特征: | 灯管类型 | WLED | 背光可换性 | - | 位置 | 侧入式光源 |
数量 | - | 灯管形状 | - | 寿命 | 15（Min.）小时 | |
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
背光驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电流 | 185/221/231mA (Typ./Max.) | 输入电压 | 5.0/12.0/21.0V (Min./Typ./Max.) | ||
功耗 | 2.77W (Max.) | |||||
七、群创13.3寸液晶模组N133HCE-EN2 包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
40 pcs / 箱 | 540×450×320 mm | - |
群创液晶模组N133HCE-EN2概况：

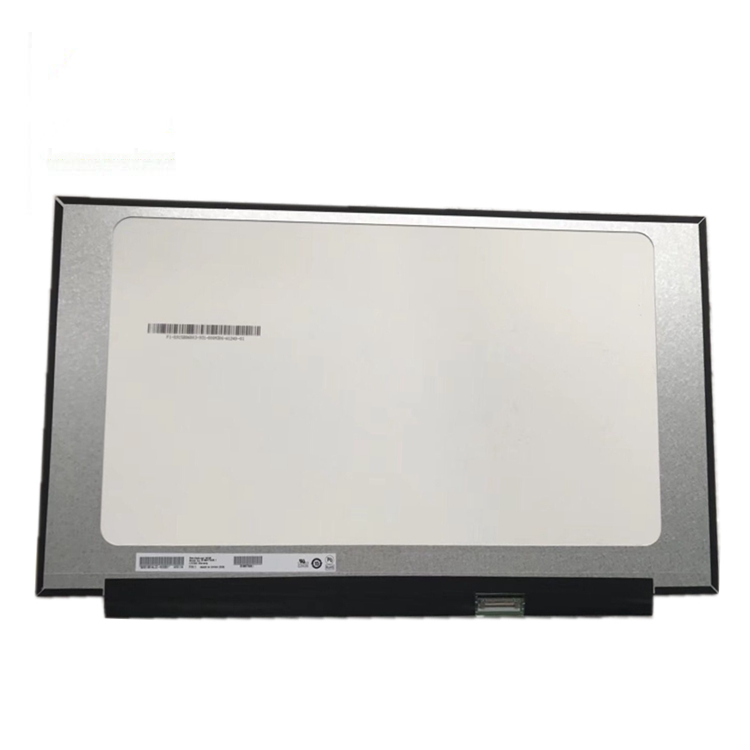

N133HCE-EN2 是 (群创，Innolux) TFT-LCD的13.3英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动，工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它sRGB，白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2等特征，N133HCE-EN2推荐使用于笔记本。
N133HCE-EN2显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为293.76×165.24 (宽×高) mm，外观尺寸为300.26×177.62 (宽×高)×2.5(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重197.5/210g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动器。N133HCE-EN2采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
N133HCE-EN2于2018年Q3量产，当前生产状态为已停产。如果开发新产品想采用N133HCE-EN2液晶模组，建议多了解一下关于N133HCE-EN2的最新的生产状态信息和技术信息。N133HCE-EN2所有参数值均以规格书为准，N133HCE-EN2规格书和最新价格可以咨询杭州旭虹科技。
