G121XCE-L01您现在的位置：首页 > 液晶屏产品 > 奇美液晶屏 > 12.1寸 >

G121XCE-L01

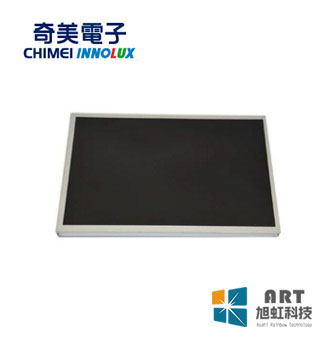

  • G121XCE-L01产品图片
  • 型号：G121XCE-L01
  • 品牌：奇美/CHIMEI
  • 尺寸：12.1寸
  • 分辨率：1024(RGB)×768 ,XGA
  • 亮度：600 cd/m² (Typ.)
  • 视角：89/89/89/89(Typ.)(CR≥10)
  • 接口：LVDS
  • 对比度：1000:1 (Typ.) (透射)
  • 工作温度：-30 ~ 85 °C
  • 是否量产：量产中
  • 技术参数
  • 产品描述

  • 1、我公司G121XCE-L01为群创（奇美）光电原厂原装全新液晶屏A规液晶屏；质量符合群创（奇美）光电原厂的质量协议及技术协议标准(简称IIS准）；

    2、正常使用下，液晶屏自售出之日起予以保修1年，


    一、奇美12.1寸液晶模组G121XCE-L01 应用特征



    基本信息 :

    制造商

    奇美

    面板型号

    		G121XCE-L01

    面板尺寸

    12.1”

    面板应用

    工业

    面板类型

    a-Si TFT-LCD , 液晶模组



    工作环境 :

    工作温度

    -30 ~ 85 °C

    存储温度

    		-40 ~ 90 °C

    RoHS状态

    RoHS

    耐振动性

    -

    典型特征 :

    广色域，表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，高亮度，白光LED背光，背光寿命大于5万小时，信号端子正装，上/下/左/右翻转显示



    二、奇美12.1寸液晶模组G121XCE-L01 结构详情



    像素特征 :

    像素数量

    1024(RGB)×768 ,XGA

    点间距

    0.080×0.240(H×V) mm

    像素布局

    RGB垂直条状

    像素间距

    0.240×0.240 mm (H×V)



    结构尺寸 :

    显示区域

    245.76(H) × 184.32(V)mm

    可视区域

    249.0(W)×187.5(H) mm

    外观尺寸

    260.5(W)×204(H) mm

    外观厚度

    8.4/8.9 (Typ./Max.) mm

    外观特征 :

    外观形状

    平面矩形

    风景肖像

    风景模式

    宽高比

    4:3 (H:V)

    外观形状

    --

    安装方式

    Side mounting holes (4-M2) on left, right bezel

    其它特征 :

    重量

    490/510g (Typ./Max.)

    表面处理

    雾面 ，Hard coating (3H)



    三、奇美12.1寸液晶模组G121XCE-L01光学详情



    基本信息 :

    面板亮度

    600 cd/m²(Typ.)

    对比度

    1000:1 (Typ.) (透射)

    可视角度

    89/89/89/89(Typ.)(CR≥10)

    光学模式

    AAS，常黑显示，透射式

    最佳视角

    全视角

    反应时间

    13/12(Typ.)(Tr/Td) (ms)

    色彩性能 :

    白色色度

    Wx:0.313; Wy:0.329

    显示颜色

    262K/16.2M (6-bit / 6-bit + FRC)

    色域

    72% NTSC (CIE1931)

    亮度变动

    1.25/1.40 (Typ./Max.)(5 points)



    四、奇美12.1寸液晶模组G121XCE-L01电子详情

    工作频率 :

    60Hz

    翻转扫描 :

    翻转 (水平/垂直)

    功率总耗

    12.02W（Typ.）



    五、奇美12.1寸液晶模组G121XCE-L01背光详情

    背光特征 :

    灯管类型

    WLED

    灯管寿命

    50K(Typ.) (Hours)

    数量

    -

    位置

    侧入式光源

    WLED驱动电气 :

    电压输入

    12.0±1.2V

    电流输入

    0.9/1.07A (Typ./Max.)

    功率消耗

    10.8/12.8W (Typ./Max.)

    接口特征 :

    类型

    端子

    灯管驱动

    含LED驱动器



    接口详情

    数量

    脚数

    脚间距

    1pcs

    10pins

    1.0mm



    六、奇美12.1寸液晶模组G121XCE-L01信号详情

    信号系统 :

    LVDS (1 ch, 6/8-bit)


    电压输入

    3.3V (Typ.)

    电流输入

    370/450mA (Typ./Max.)

    功率消耗

    1.22/1.49W (Typ./Max.)

    接口特征 :

    类型

    端子

    端子详情 :

    品牌

    型号

    脚间距

    脚数

    数量

    接口定义

    庆良

    076B20-0048RA-G4

    1.25 mm

    20pins

    1 pcs

    LVDS-20P1C8B-160A



    七、奇美12.1寸液晶模组G121XCE-L01包装详情

    包装箱：

    数量

    重量

    尺寸 (L×W×H)

    18 pcs / 箱

    10.9Kgs (Typ.)

    465×362×314 mm




  • 1、我公司G121XCE-L01为群创（奇美）光电原厂原装全新液晶屏A规液晶屏；质量符合群创（奇美）光电原厂的质量协议及技术协议标准(简称IIS准）；

    2、正常使用下，液晶屏自售出之日起予以保修1年，


    一、奇美12.1寸液晶模组G121XCE-L01 应用特征



    基本信息 :

    制造商

    奇美

    面板型号

    		G121XCE-L01

    面板尺寸

    12.1”

    面板应用

    工业

    面板类型

    a-Si TFT-LCD , 液晶模组



    工作环境 :

    工作温度

    -30 ~ 85 °C

    存储温度

    		-40 ~ 90 °C

    RoHS状态

    RoHS

    耐振动性

    -

    典型特征 :

    广色域，表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，高亮度，白光LED背光，背光寿命大于5万小时，信号端子正装，上/下/左/右翻转显示



    二、奇美12.1寸液晶模组G121XCE-L01 结构详情



    像素特征 :

    像素数量

    1024(RGB)×768 ,XGA

    点间距

    0.080×0.240(H×V) mm

    像素布局

    RGB垂直条状

    像素间距

    0.240×0.240 mm (H×V)



    结构尺寸 :

    显示区域

    245.76(H) × 184.32(V)mm

    可视区域

    249.0(W)×187.5(H) mm

    外观尺寸

    260.5(W)×204(H) mm

    外观厚度

    8.4/8.9 (Typ./Max.) mm

    外观特征 :

    外观形状

    平面矩形

    风景肖像

    风景模式

    宽高比

    4:3 (H:V)

    外观形状

    --

    安装方式

    Side mounting holes (4-M2) on left, right bezel

    其它特征 :

    重量

    490/510g (Typ./Max.)

    表面处理

    雾面 ，Hard coating (3H)



    三、奇美12.1寸液晶模组G121XCE-L01光学详情



    基本信息 :

    面板亮度

    600 cd/m²(Typ.)

    对比度

    1000:1 (Typ.) (透射)

    可视角度

    89/89/89/89(Typ.)(CR≥10)

    光学模式

    AAS，常黑显示，透射式

    最佳视角

    全视角

    反应时间

    13/12(Typ.)(Tr/Td) (ms)

    色彩性能 :

    白色色度

    Wx:0.313; Wy:0.329

    显示颜色

    262K/16.2M (6-bit / 6-bit + FRC)

    色域

    72% NTSC (CIE1931)

    亮度变动

    1.25/1.40 (Typ./Max.)(5 points)



    四、奇美12.1寸液晶模组G121XCE-L01电子详情

    工作频率 :

    60Hz

    翻转扫描 :

    翻转 (水平/垂直)

    功率总耗

    12.02W（Typ.）



    五、奇美12.1寸液晶模组G121XCE-L01背光详情

    背光特征 :

    灯管类型

    WLED

    灯管寿命

    50K(Typ.) (Hours)

    数量

    -

    位置

    侧入式光源

    WLED驱动电气 :

    电压输入

    12.0±1.2V

    电流输入

    0.9/1.07A (Typ./Max.)

    功率消耗

    10.8/12.8W (Typ./Max.)

    接口特征 :

    类型

    端子

    灯管驱动

    含LED驱动器



    接口详情

    数量

    脚数

    脚间距

    1pcs

    10pins

    1.0mm



    六、奇美12.1寸液晶模组G121XCE-L01信号详情

    信号系统 :

    LVDS (1 ch, 6/8-bit)


    电压输入

    3.3V (Typ.)

    电流输入

    370/450mA (Typ./Max.)

    功率消耗

    1.22/1.49W (Typ./Max.)

    接口特征 :

    类型

    端子

    端子详情 :

    品牌

    型号

    脚间距

    脚数

    数量

    接口定义

    庆良

    076B20-0048RA-G4

    1.25 mm

    20pins

    1 pcs

    LVDS-20P1C8B-160A



    七、奇美12.1寸液晶模组G121XCE-L01包装详情

    包装箱：

    数量

    重量

    尺寸 (L×W×H)

    18 pcs / 箱

    10.9Kgs (Typ.)

    465×362×314 mm




产品资料来源与使用说明

参数来源
本页型号、尺寸、分辨率、亮度、接口及工作温度等信息，依据原厂规格书、产品标签、原厂公告及可核验技术资料整理。
说明更新时间
核验建议
产品版本、批次和规格可能调整。设计导入、替代选型或批量采购前，请以原厂当前有效规格书、样品测试及双方确认文件为准。
纠错与更新
如发现参数、图片、链接或资料版本存在差异，请通过联系方式反馈，我们将依据可核验资料复查。

页面信息用于选型初筛，不构成实时库存、价格、交期、认证或永久供货承诺。
