1、我公司G121X1-L02为群创（奇美）光电原厂原装全新液晶屏A规液晶屏；质量符合群创（奇美）光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

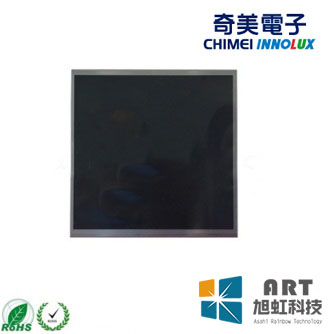

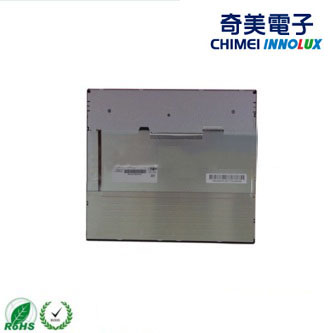

一、奇美12.1寸液晶模组G121X1-L02应用特征
基本信息 : | 制造商 | 奇美 | 面板型号 | G121X1-L02 |
面板尺寸 | 12.1” | 面板应用 | 工业，车载显示 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 80 °C | 存储温度 | -40 ~ 85 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 表面镜面，广视角，宽温，背光易换，风景模式，背光寿命大于5万小时 | |||
生产情况 : | 已停产 | |||
二、奇美12.1寸液晶模组G121X1-L02 结构详情
像素特征 : | 像素数量 | 1024(RGB)×768 , XGA | 点间距 | 0.080×0.240 mm(W×H) |
像素布局 | RGB垂直条状 | 像素间距 | 0.240×0.240 mm(W×H) | |
结构尺寸 : | 显示区域 | 245.76(H) × 184.32(V)mm | 可视区域 | 249.0(W)×187.5(H) mm |
外观尺寸 | 260.5(W)×204(H) mm | 外观厚度 | 12.2±0.5 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观形状 | -- | |
安装方式 | Side mounting holes (4-M2) on left, right bezel | |||
其它特征 : | 重量 | 700g (Max.) | 表面处理 | 雾面 (Haze 0%)，Hard coating (3H) |
三、奇美12.1寸液晶模组G121X1-L02光学详情
基本信息 : | 面板亮度 | 500 cd/m² (Typ.) | 对比度 | 700:1 (Typ.) (透射) |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | -- | 反应时间 | 6/7(Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | - | 显示颜色 | 262 (6-bit ) |
色域 | - | 亮度变动 | 1.25/1.40 (Typ./Max.)(5 points) |
四、奇美12.1寸液晶模组G121X1-L02电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
五、奇美12.1寸液晶模组G121X1-L02背光详情
背光特征 : | 灯管类型 | CCFL | 是否可换 | Replaceable | 灯管寿命 | 50K(Typ.) (Hours) | ||
数量 | 2 pcs | 灯管形状 | 直条 | 位置 | 侧入式光源（顶部和底部） | |||
WLED驱动电气 : | 电压输入 | 500±50V | 电流输入 | 2.0/8.0/8.5mA (Min./Typ./Max.) | ||||
工作频率 | 45/80KHz (Min./Max.) | |||||||
功率消耗 | 8.0W (Typ.) | |||||||
接口特征 : | 类型 | 端子 | 灯管驱动 | 无 | ||||
接口详情 : | 数量 | 脚数 | 脚间距 | |||||
2pcs | 3pins | 4.0mm | ||||||
六、奇美12.1寸液晶模组G121X1-L02信号详情
信号系统 : | LVDS (1 ch, 6-bit) | |||||
电压输入 | 3.3V (Typ.) | 电流输入 | 510mA (Typ.) | |||
功率消耗 | 1.68W (Typ.) | |||||
接口特征 : | 类型 | 端子 | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
航空电子 | FI-SEB20P-HFE | 1.25 mm | 20pins | 1 pcs | LVDS-20P1C6B-070A | |
七、奇美12.1寸液晶模组G121X1-L02包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
15 pcs / 箱 | 11.15Kg | 465×362×314 mm (L×W×H) |
