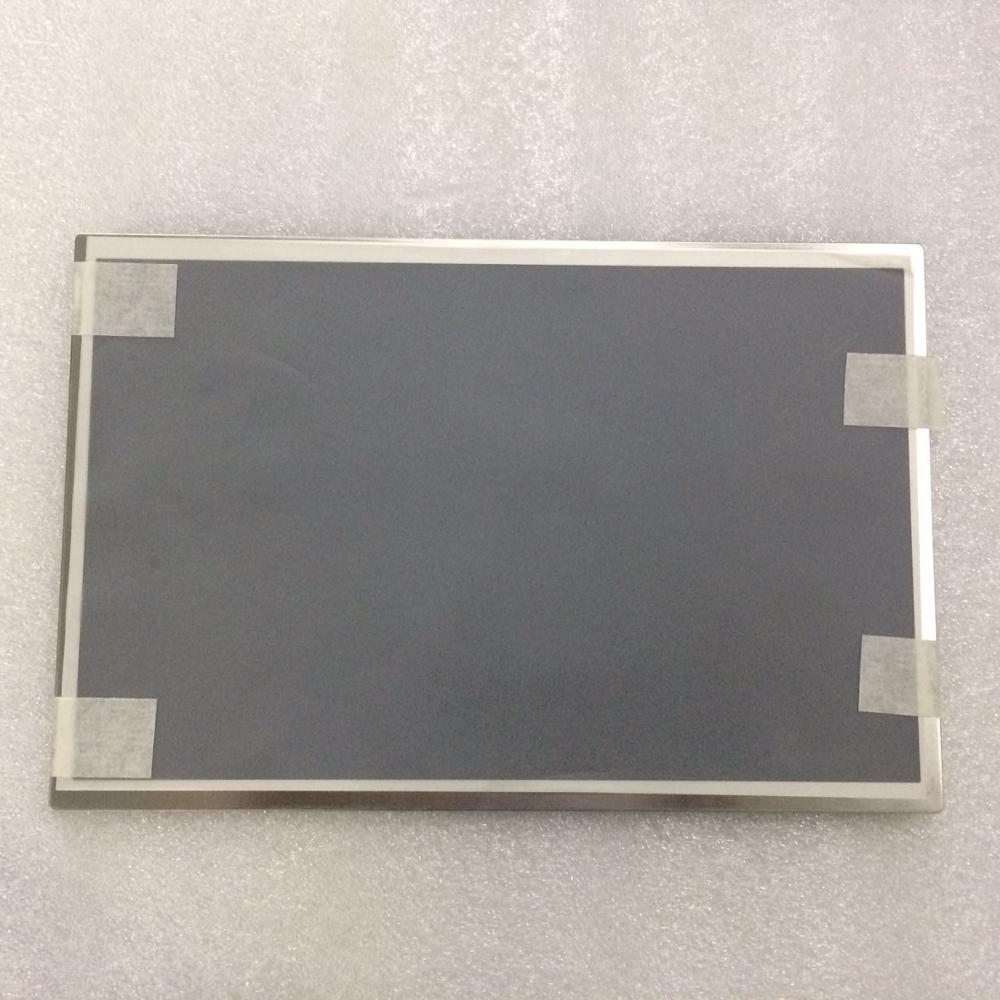

一、群创液晶模组G121ICE-P01 应用详情
基础信息 : | 品牌 | 群创（INNOLUX） | 型号名称 | G121ICE-P01 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 12.1吋 | 适用于 | 工业 | |
最大额定 : | 工作温度 | -30 ~ 80 °C | 存储温度 | -40 ~ 85 °C |
RoHS | RoHS | 抗振能力 | ||
典型特征 : | 宽温， 6/8位灰阶可选，表面雾面 | |||
二、群创液晶模组G121ICE-P01光学详情
基础信息 : | 亮度(cd/m²) | 500 (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 15/12 (Typ.)(Tr/Td) ms | |
可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 光学模式 | AAS，常黑显示，透射式 | |
色彩性能 : | 色度 | Wx:0.312; Wy:0.359 | 颜色数量 | 262K/16.7M (6-bit / 8-bit) |
色温 | 6485K | 白场变动 | ||
1931色域 : | NTSC比值 | 70% | sRGB | 89% |
Adobe RGB覆盖率 | 72% | DCI-P3覆盖率 | 71% | |
Rec.2020覆盖率 | 52% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
显示性能 : | 阳光下可视性 | - | 透射率 | 4.0% (Typ.)(含偏光片) |
三、群创液晶模组G121ICE-P01结构详情
像素特征 : | 分辨率 | 1280(RGB)×800, WXGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.068×0.204 mm | 像素间距(W×H) | 0.204×0.204 mm (H×V) | |
物理尺寸 : | 显示尺寸 | 261.12×163.2 mm (H×V) | 外观尺寸 | 270.37×172.45 mm (H×V) |
可视尺寸 | - | 外观厚度 | 1.245 (Typ.) mm | |
外观特征 : | 基板厚度 | 0.50+0.50 mm | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:10 | 外观样式 | - | |
其它细节 : | 重量 | 150g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
四、群创液晶模组G121ICE-P01 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
五、群创液晶模组G121ICE-P01信号详情
信号电气 : | 输入电流 | 530/630mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | - | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
禾昌 | 187114-30091 | 1.0 mm | 30 pins | 1 pcs | ||
六、群创液晶模组G121ICE-P01 发光详情
灯管特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | - | 灯管寿命 | 50K (Min.) 小时 | |
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
灯管驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电压 | 12.0V (Typ.) | 输入电流 | - | ||
七、群创液晶模组G121ICE-P01包装详情
包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
56 pcs / 箱 | 14.5 Kgs | 650×495×320 mm |
