1、我公司G121I1-L01为群创（奇美）光电原厂原装全新液晶屏A规液晶屏；质量符合群创（奇美）光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

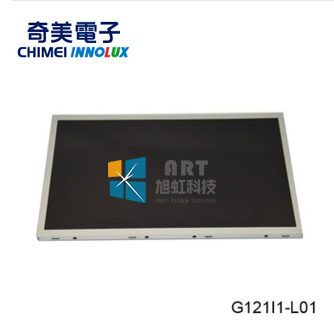

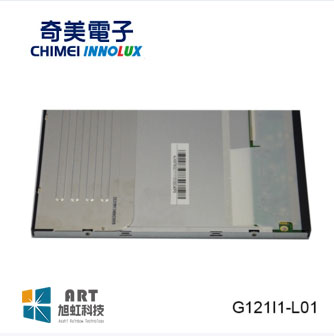

一、奇美12.1寸液晶模组G121I1-L01应用特征
基本信息 : | 制造商 | 奇美 | 面板型号 | G121I1-L01 |
面板尺寸 | 12.1” | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -10 ~ 70 °C | 存储温度 | -20 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | 1.0G (9.8m/s²) | |
典型特征 : | 表面镜面，6/8位灰阶可选，广视角，风景模式，背光易换，白光LED背光，背光寿命大于5万小时，宽屏 | |||
生产情况 : | 量产中 | |||
二、奇美12.1寸液晶模组G121I1-L01 结构详情
像素特征 : | 像素数量 | 1280(RGB)×800 ,WXGA | 点间距 | 0.068×0.204 mm(W×H) |
像素布局 | RGB垂直条状 | 像素间距 | 0.204×0.204mm(W×H) | |
结构尺寸 : | 显示区域 | 261.12(W) × 163.2(H)mm | 可视区域 | 265.10(W)×167.20(H) mm |
外观尺寸 | 278(W)×184(H) mm | 外观厚度 | 8.1/10.5 (Typ./Max.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:10 (H:V) | 外观形状 | -- | |
安装方式 | Side mounting holes (4-M2) on left, right bezel | |||
其它特征 : | 重量 | 455g (Max.) | 表面处理 | 雾面 ，Hard coating (3H) |
三、奇美12.1寸液晶模组G121I1-L01光学详情
基本信息 : | 面板亮度 | 400 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 光学模式 | MVA，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 15/10(Typ.)(Tr/Tf) (ms) | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色域 | 45% NTSC (CIE1931) | 亮度变动 | 1.25/1.40 (Typ./Max.)(5 points) |
四、奇美12.1寸液晶模组G121I1-L01电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 10.15W (Max.) |
五、奇美12.1寸液晶模组G121I1-L01背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | Replaceable | 灯管寿命 | 50K(Typ.) (Hours) | ||
数量 | 9S3P | 灯管形状 | 3串 | 位置 | 侧入式光源 | |||
WLED驱动电气 : | 电压输入 | 10.8/12.0/15.0V (Min./Typ./Max.) | 电流输入 | 0.7±0.1A | ||||
功率消耗 | 8.5W (Typ.) | |||||||
接口特征 : | 类型 | 包含在屏信号接口中 | 灯管驱动 | 含LED驱动器 | ||||
六、奇美12.1寸液晶模组G121I1-L01信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | |||||
电压输入 | 3.3V (Typ.) | 电流输入 | 500±50mA | |||
功率消耗 | 1.65W (Max.) | |||||
接口特征 : | 类型 | 端子 | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
- | - | 1.0 mm | 30pins | 1 pcs | LVDS-30P1C8B-105A | |
七、奇美12.1寸液晶模组G121I1-L01包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
20 pcs / 箱 | 16Kgs | 465×362×314 mm (L×W×H) |
