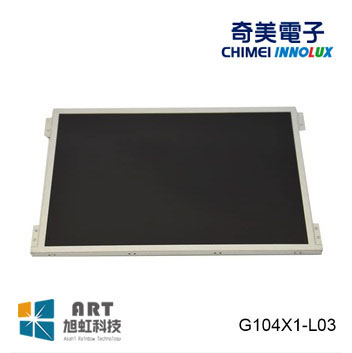

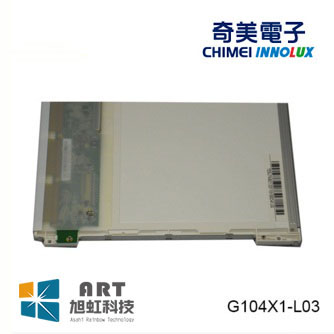

G104X1-L03

型号：G104X1-L03
品牌：奇美/CHIMEI
尺寸：10.4寸
分辨率：1024(RGB)×768 , XGA
亮度：350 cd/m² (Typ.)
视角：88/88/88/88(Typ.)(CR≥10)
接口：LVDS
对比度：1000:1 (Typ.) (透射)
工作温度：-20 ~ 70 °C
是否量产：量产中

咨询选型与报价

提供型号、采购数量和期望交期，便于核对供货及配套需求。

拨打 15258839749

微信：15258839749（手机同号）

请提供：完整型号及后缀、采购数量、期望交期；如需触摸、驱动板、排线或替代评估，请一并说明设备接口与使用环境。

具体库存、批次、交期及适配条件需核实，复制清单后可粘贴发送给销售。

技术参数
产品描述

资料依据：CHIMEI《G104X1-L03 TFT LCD Approval Specification》，Version 2.4，Issued Date 2010/09/10。以下用于该版本选型核对，不能直接代表所有后续批次。Min./Typ./Max.分别表示最小值、典型值和最大值；实际设计与采购应核对实物修订、有效规格及样品。

一、基本规格与结构

品牌 / 型号	奇美（CMO，现群创Innolux） / G104X1-L03
尺寸 / 分辨率	10.4英寸 / 1024×768（XGA），4:3
显示技术与模式	a-Si TFT；Super MVA，常黑、透射式
显示颜色	16.2M，规格概述说明为6-bit色深配合FRC；LVDS支持6/8位输入选择
有效显示区域	210.4×157.8mm
边框开口区域	215.4×161.8mm
子像素点间距	0.0685×0.2055mm；RGB垂直条纹
外形尺寸	238.6×175.8×7.5mm（Typ.）；安装孔位、公差及局部厚度以原始结构图为准
重量	280g（Typ.）
表面处理	Anti-Glare，防眩光
信号 / 背光	30针单通道LVDS；内置LED背光转换驱动电路，背光另有10针供电控制接口

二、光学参数

项目	Min.	Typ.	Max.	单位 / 条件
中心白场亮度	300	350	未列出	cd/m²
对比度	700	1000	未列出	:1，按7.2详细光学表
左 / 右 / 上 / 下视角	80 / 80 / 80 / 80	88 / 88 / 88 / 88	未列出	°，CR≥10
响应时间TR	未列出	14	19	ms
响应时间TF	未列出	11	16	ms
五点白场变化δW	未列出	未列出	1.4	最大亮度/最小亮度
串扰Cross Talk	未列出	未列出	4	%

原规格内部差异：简介写对比度1200:1，但详细光学表为最小700:1、典型1000:1，本页采用详细表。TR与TF分别列示，不能将合计25ms当作单段响应。白场变化是比值，不是百分比均匀性。

光学表环境为25±2℃、50±10%RH；原测试条件中的VCC=5V与电气章节正常供电3.0～3.6V及接口定义3.3V冲突，应由供应方确认测试条件。不能将该5V文字作为面板供电接线依据。预热与点亮30分钟后的光学数据也不代表所有温度下均保持相同表现。

三、面板与背光供电

项目	Min.	Typ.	Max.	单位 / 条件
面板VCC	3.0	3.3	3.6	V，正常工作范围
面板白场电流	530	570	620	mA
面板黑场电流	380	420	460	mA
面板典型功耗	未列出	1.9	未列出	W
浪涌电流	未列出	未列出	4.0	A，原规格条件
背光驱动输入Vi	7	12	17	V，正常工作范围
背光驱动输入电流	未列出	0.28	未列出	A，12V、占空比100%
原表PLED功耗	未列出	3.1	未列出	W，12V、占空比100%

面板逻辑3.3V与背光驱动典型12V是不同回路。不可把12V接到LVDS接口VCC。电气电流测试条件为VCC=3.3V、25±2℃、60Hz及对应图案；浪涌与稳态电流应分别评估。规格摘要列总典型功耗5.1W，分项功耗与输入电流乘积口径不完全一致，不能据此推定精确最大总功耗。

四、背光控制与环境

EN使能	开启2.0～3.3V；关闭0～0.8V
PWM高 / 低电平	高2.0～3.3V；低0～0.15V
PWM占空比	20%～100%，不要沿用其他模组的2%低占空比设置
PWM频率	190～210Hz，典型200Hz
LED寿命	最小30,000小时；25±2℃、LED正向电流20mA DC，亮度衰减至初始50%的定义
工作温度	-20～+70℃（环境温度，按该规格版本）
存储温度	-20～+70℃；不沿用其他型号的-30～+80℃
湿度与表面温度	环境≤40℃时最大90%RH；高于40℃时最大湿球温度39℃；不得结露。可靠性章节还要求面板显示表面≤70℃

20mA是寿命条件中的LED正向电流，不是12V驱动板输入电流。高温会降低寿命并可能引起色偏；寿命不是保修期。低于10℃时显示响应与背光启动表现可能变化。避免长时间固定图案，装配与插拔前断电。

五、接口、位深与显示时序

信号连接器CN1	JAE FI-XB30SRL-HF11，30针，或兼容件；配对端及接触方向须核对
CN1供电 / 地	1、2、3脚VCC；4、5、6、12、14、17、20、23、26、29脚GND
CN1差分数据	15/16脚RX0-/+；18/19脚RX1-/+；21/22脚RX2-/+；27/28脚RX3-/+
CN1时钟 / 控制	24/25脚RXCLK-/+；7脚RPFI；11脚SEL6/8；8、9、10、13、30脚NC
SEL6/8逻辑	低电平或NC为8位输入；高电平为6位输入。与部分其他模组相反，不能照搬
RPFI旋转	低电平或悬空：默认正常显示；高电平：旋转180°显示，控制电平按0/3.3V定义
背光10针接口	ACES 91208-01001，配对91209-01011或等效件；1～4脚Vi、5～8脚地、9脚EN、10脚ADJ
显示模式	仅DE模式；Hsync与Vsync设低逻辑电平，按原规格执行
时钟 / 帧率	像素时钟55 / 65 / 75MHz（Min./Typ./Max.）；帧率60Hz
典型行 / 场总周期	1344时钟 / 806行，有效区1024时钟 / 768行

上下电顺序按原规格6.2节完整波形执行：背光应在逻辑电源与接口有效后开启，在逻辑和接口失效前关闭；VCC关闭时系统信号应为低或高阻态。排线与LVDS数据映射需逐脚核对，不以“30针LVDS”判断通用。

六、资料与版本范围

本页技术数据来自2010年V2.4规格，不以另一份多型号CB证书的额定值或温度修改摘要覆盖该版本的正常工作条件。后续修订是否改变参数，应取得对应资料后确认。CB文件信息及适用边界见“产品描述”。

奇美／群创G104X1-L03｜10.4英寸XGA MVA液晶模组

G104X1-L03为10.4英寸1024×768液晶模组，采用Super MVA常黑显示、30针单通道LVDS及内置LED背光驱动。所供V2.4详细光学表列典型亮度350cd/m²、典型对比度1000:1，四向典型视角88°。本页保留历史规格，供已有设备维修、型号识别与显示方案评估使用。

杭州旭虹科技提供型号选型、资料核对、驱动与排线配套需求沟通及替代评估支持。品牌合作身份与范围请查看公司介绍与品牌合作说明；批次、库存、交期与资料版本请联系确认。

一、适配设备前先核对

结构空间	核对238.6×175.8×7.5mm典型外形、显示区域、安装孔位与连接器方向，按原图确认公差。
主板输出	确认1024×768时序、单通道LVDS数据映射及6/8位输入配置，不与其他接口直接互接。
供电与背光	分别核对3.3V逻辑、背光驱动输入、PWM190～210Hz及20%～100%占空比。
样品验证	完成画面方向、灰阶、闪烁、温升、结构与环境验证，记录排线、软件和硬件修改需求。

相同10.4英寸、1024×768或30针接口不代表直接兼容。新项目还应核查当前生命周期与供应安排；本页不保证长期供货或所有应用适用。

二、所提供CB证书说明

所提供的CB测试证书编号为DK-79078-M1-UL，申请人及制造商为Innolux Corp，产品类型为LCD Module，型号列表明确包括G104X1-L03。证书由UL（Demko）签发，日期2021/08/27，原始签发日期2018/12/12；关联测试报告编号345-00198-CB-1，报告日期2021/08/25。

文件列示的测试标准	IEC 62368-1:2014
附页列示的补充评估	EN 62368-1:2014/A11:2017、EN 62368-1:2014；国家差异见关联CB报告
型号范围	包含G104X1-L03及其他列明型号；不得扩大为全部群创或奇美产品
使用边界	用于对应模组的资料核对，不等同整机认证、医疗认证或汽车认证，也不证明当前库存与量产状态

该证书涵盖多型号，列有多个额定输入组合；附页“新增80及85℃工作温度”未在所供两页中逐型号对应，不能据此把G104X1-L03工作温度改为80或85℃。项目导入应结合完整关联报告、实际修订、批次与供货配置核查适用性。此处仅整理所提供证书内容，未确认其当前在线状态。
