G104V1-T03

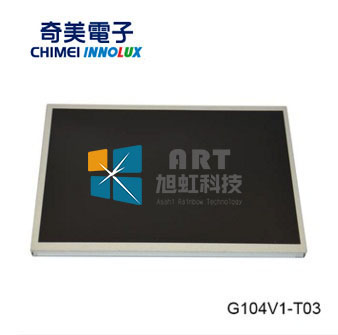

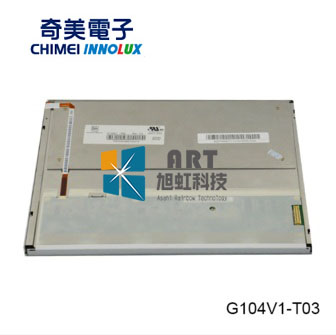

  • G104V1-T03
  • G104V1-T03
  • 型号：G104V1-T03
  • 品牌：奇美/CHIMEI
  • 尺寸：10.4寸
  • 分辨率：640(RGB)×480 ,VGA
  • 亮度：500 cd/m² (Typ.)
  • 视角：88/88/88/88(Typ.)(CR≥10)
  • 接口：CMOS/TTL
  • 对比度：1500:1 (Typ.) (透射)
  • 工作温度：-30 ~ 80 °C
  • 是否量产：已停产
  • 技术参数
  • 产品描述

  • 1、我公司G104V1-T03 为群创（奇美）光电原厂原装全新液晶屏A规液晶屏；质量符合群创（奇美）光电原厂的质量协议及技术协议标准(简称IIS准）；

    2、正常使用下，液晶屏自售出之日起予以保修1年，

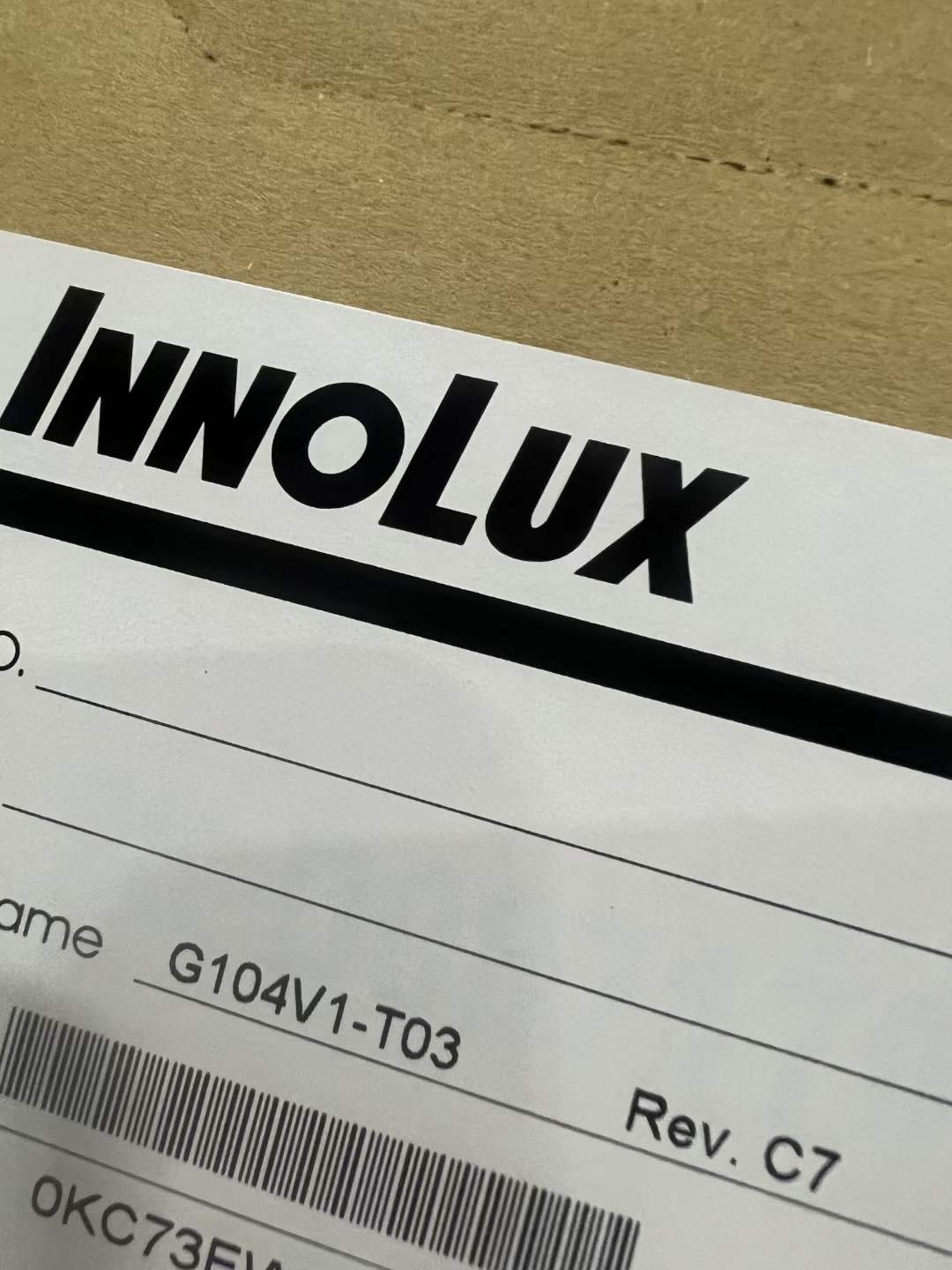

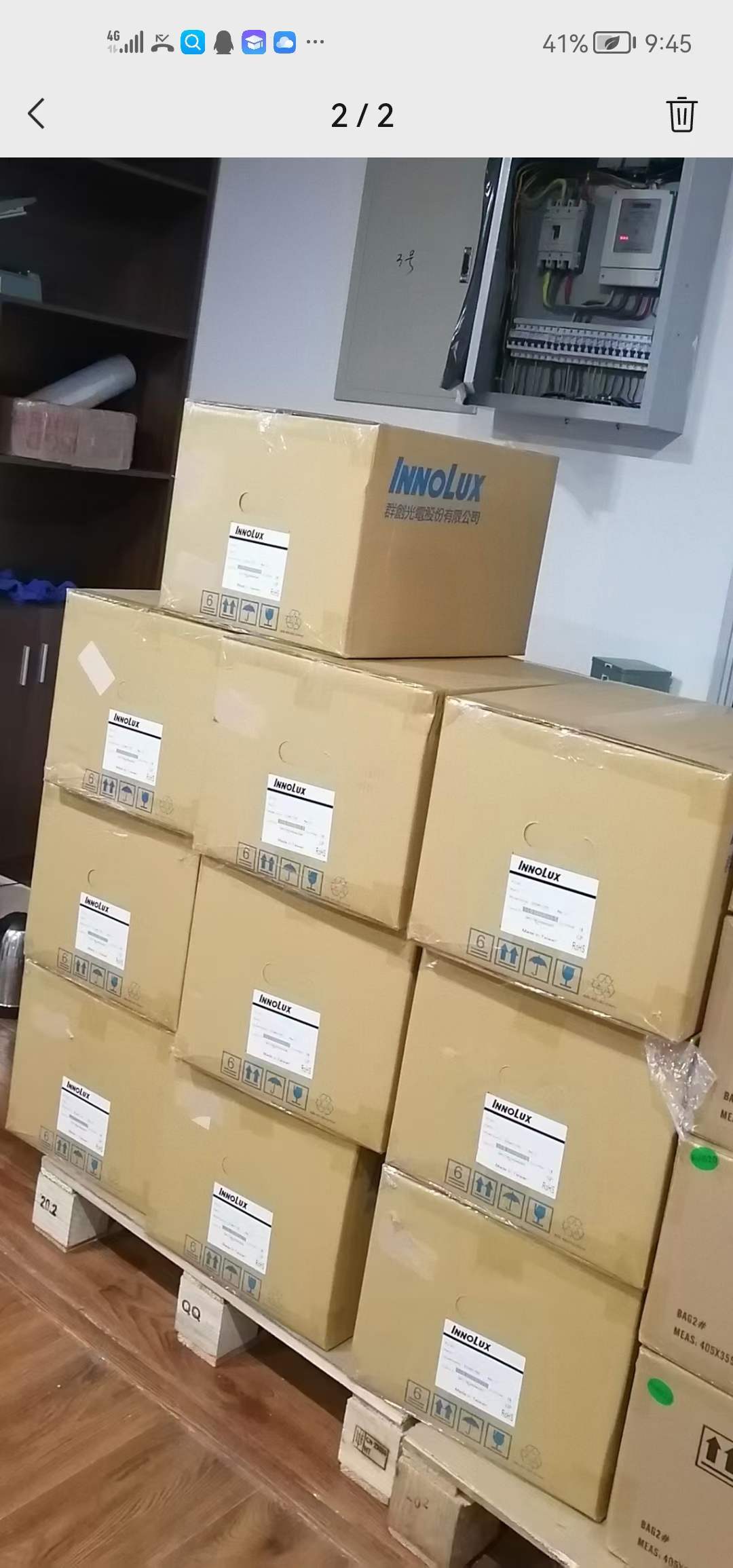

    G104V1-T03 最后一批现货已到公司，后面就真没了。


    G104V1-T03可用G104VN01 V.1友达10.4寸，分辨率640X480，兼容替换使用


    一、奇美10.4寸液晶模组G104V1-T03 应用特征



    基本信息 :

    制造商

    奇美

    面板型号

    G104V1-T03

    面板尺寸

    10.4”

    面板应用

    工业

    面板类型

    a-Si TFT-LCD , 液晶模组



    工作环境 :

    工作温度

    -30 ~ 80 °C

    存储温度

    -30 ~ 80 °C

    RoHS状态

    RoHS

    耐振动性

    1.5G (14.7 m/s²)

    典型特征 :

    表面雾面，广视角，风景模式，宽温，背光易换，白光LED背光，背光寿命大于5万小时，180°翻转显示



    二、奇美10.4寸液晶模组G104V1-T03 结构详情

    像素特征 :

    像素数量

    640(RGB)×480 ,VGA

    点间距

    0.110×0.330(H×V) mm

    像素布局

    RGB垂直条状

    像素间距

    0.330×0.330 mm (H×V)

    结构尺寸 :

    显示区域

    211.2(H) × 158.4(V)mm

    可视区域

    215.4(H) × 161.8(V)mm

    外观尺寸

    225.5(H) × 176.3(V) mm

    外观厚度

    7.81/9.34 (Typ./Max.) mm

    外观特征 :

    外观形状

    平面矩形

    风景肖像

    风景模式

    宽高比

    4:3 (H:V)

    外观形状

    --

    安装方式

    Side mounting holes (4-M2) on left, right bezel

    其它特征 :

    重量

    395±50g

    表面处理

    雾面 (Haze 25%)，Hard coating (3H)



    三、奇美10.4寸液晶模组G104V1-T03光学详情



    基本信息 :

    面板亮度

    500 cd/m² (Typ.)

    对比度

    1500:1 (Typ.) (透射)

    可视角度

    88/88/88/88(Typ.)(CR≥10)

    光学模式

    Super MVA，常黑显示，透射式

    最佳视角

    全视角

    反应时间

    14/9(Typ.)(Tr/Td) (ms)

    色彩性能 :

    白色色度

    Wx:0.313; Wy:0.329

    显示颜色

    262K(6-bit )

    色域

    55% NTSC (CIE1931)

    亮度变动

    1.40 (Max.)(5 points)



    四、奇美10.4寸液晶模组G104V1-T03电子详情

    工作频率 :

    60Hz

    翻转扫描 :

    翻转 (180°)

    功率总耗

    8.94W（Typ.）

    时序控制 (T-CON) :

    Embedded T-CON



    五、奇美10.4寸液晶模组G104V1-T03背光详情

    背光特征 :

    灯管类型

    WLED

    是否可换

    Replaceable

    灯管寿命

    50K(Typ.) (Hours)

    数量

    -

    灯管形状

    -

    位置

    侧入式光源（顶部）

    WLED驱动电气 :

    电压输入

    10.8/12.0/12.6V

    电流输入

    0.61A (Typ.)

    功率消耗

    7.32W (Typ.)

    接口特征 :

    类型

    端子

    灯管驱动

    含LED驱动器



    接口详情 :

    数量

    脚数

    脚间距

    1pcs

    5pins

    1.25mm



    六、奇美10.4寸液晶模组G104V1-T03信号详情

    信号系统 :

    CMOS/TTL (1 ch, 6-bit)

    信号电气 :

    信号逻辑电压

    0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC

    电压输入

    3.3/5.0V (Typ.)(VCC)

    电流输入

    490/390mA (Typ.)(ICC)

    功率消耗

    1.617W (Typ.)

    接口特征 :

    类型

    端子

    端子详情 :

    品牌

    型号

    脚间距

    脚数

    数量

    接口定义

    广濑电机

    DF9C-31P-1V

    1.0 mm

    31pins

    1 pcs

    DRGB-31P1C6B-010C



    七、奇美10.4寸液晶模组G104V1-T03包装详情

    包装箱：

    数量

    重量

    尺寸 (L×W×H)

    18 pcs / 箱

    11.23 Kgs

    465×362×314 mm
