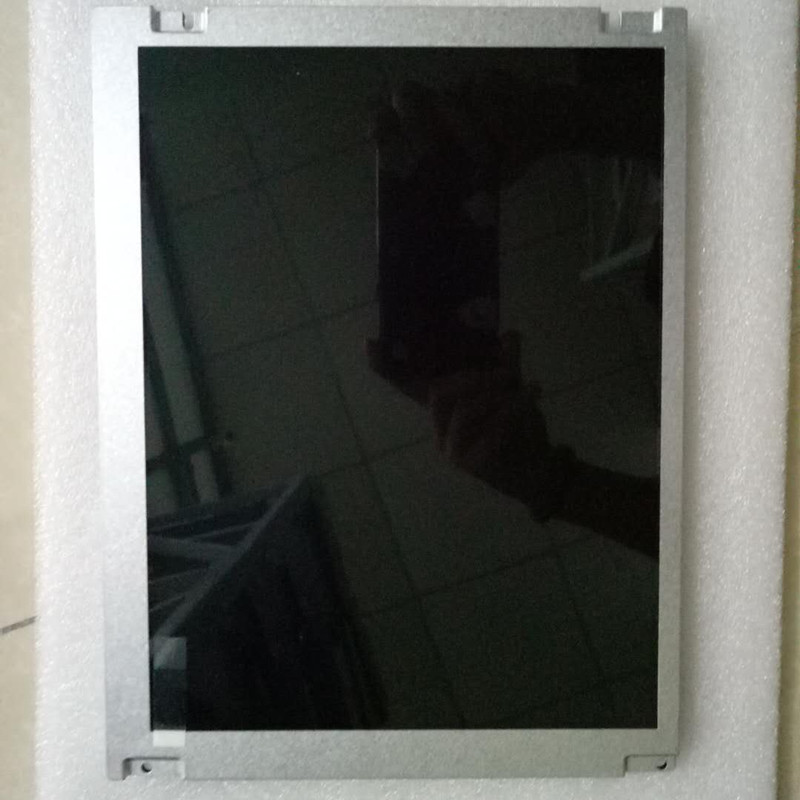

一、群创液晶模组G104ACJ-PH1 应用详情
基础信息 : | 制造商 | 群创（INNOLUX） | 型号 | G104ACJ-PH1 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
对角尺寸 | 10.4" | |||
应用环境 : | 存储温度 | -40 ~ 85 °C | 工作温度 | -40 ~ 85 °C |
RoHS | RoHS | |||
典型特征 : | 肖像模式，宽温，表面雾面 | |||
二、群创液晶模组G104ACJ-PH1 结构详情
像素特征 : | 解析度 | 960(RGB)×1280, Quad-VGA | 点间距(mm) | 0.055×0.165 mm (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.165×0.165 mm (H×V) [153PPI] | |
结构尺寸 : | 显示区域(mm) | 158.4×211.2 mm (H×V) | 开口区域(mm) | - |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 3:4 (H:V) | 风景肖像 | 肖像模式 | |
其它特征 : | 重量 | - | 表面处理 | 雾面，Hard coating (3H) |
三、群创液晶模组G104ACJ-PH1 光学详情
基础信息 : | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 显示模式 | AAS，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 13/12 (Typ.)(Tr/Td) ms | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 16.7M (8-bi) |
色温 | 6485K | 亮度变动 | 1.42 (Max.)(9 points) | |
1931色域 : | NTSC比值 | 73% | sRGB覆盖率 | 93% |
Adobe RGB覆盖率 | 72% | DCI-P3覆盖率 | 75% | |
Rec.2020覆盖率 | 54% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
显示性能 : | 室外可视 | 是 | 透射系数 | - |
四、群创液晶模组G104ACJ-PH1 光学详情
基础信息 : | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 显示模式 | AAS，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐标 | - | 支持颜色 | 16.7M/1.07B (6-bit / 6-bit + Hi-FRC) |
五、群创液晶模组G104ACJ-PH1 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
六、群创液晶模组G104ACJ-PH1 背光详情
背光特征 : | 灯管类型 | WLED | 数量 | - | 位置 | - |
是否可换 | - | 形状 | - | 寿命 | 50K (Typ.) Hours | |
接口特征 : | 类型 | 位置 | - | |||
灯管驱动 | - |
七、群创液晶模组G104ACJ-PH1 信号详情
信号系统 : | LVDS (1 ch, 8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 400/480mA (Typ./Max.) | ||
功耗 | 1.32/1.58W (Typ./Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | - | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
广濑电机 | FH52-50S-0.5SH | 0.5 mm | 50 pins | 1 pcs | ||
一、群创液晶模组G104ACJ-PH1 应用详情
基础信息 : | 制造商 | 群创（INNOLUX） | 型号 | G104ACJ-PH1 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
对角尺寸 | 10.4" | |||
应用环境 : | 存储温度 | -40 ~ 85 °C | 工作温度 | -40 ~ 85 °C |
RoHS | RoHS | |||
典型特征 : | 肖像模式，宽温，表面雾面 | |||
二、群创液晶模组G104ACJ-PH1 结构详情
像素特征 : | 解析度 | 960(RGB)×1280, Quad-VGA | 点间距(mm) | 0.055×0.165 mm (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.165×0.165 mm (H×V) [153PPI] | |
结构尺寸 : | 显示区域(mm) | 158.4×211.2 mm (H×V) | 开口区域(mm) | - |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 3:4 (H:V) | 风景肖像 | 肖像模式 | |
其它特征 : | 重量 | - | 表面处理 | 雾面，Hard coating (3H) |
三、群创液晶模组G104ACJ-PH1 光学详情
基础信息 : | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 显示模式 | AAS，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 13/12 (Typ.)(Tr/Td) ms | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 16.7M (8-bi) |
色温 | 6485K | 亮度变动 | 1.42 (Max.)(9 points) | |
1931色域 : | NTSC比值 | 73% | sRGB覆盖率 | 93% |
Adobe RGB覆盖率 | 72% | DCI-P3覆盖率 | 75% | |
Rec.2020覆盖率 | 54% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
显示性能 : | 室外可视 | 是 | 透射系数 | - |
四、群创液晶模组G104ACJ-PH1 光学详情
基础信息 : | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 显示模式 | AAS，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐标 | - | 支持颜色 | 16.7M/1.07B (6-bit / 6-bit + Hi-FRC) |
五、群创液晶模组G104ACJ-PH1 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
六、群创液晶模组G104ACJ-PH1 背光详情
背光特征 : | 灯管类型 | WLED | 数量 | - | 位置 | - |
是否可换 | - | 形状 | - | 寿命 | 50K (Typ.) Hours | |
接口特征 : | 类型 | 位置 | - | |||
灯管驱动 | - |
七、群创液晶模组G104ACJ-PH1 信号详情
信号系统 : | LVDS (1 ch, 8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 400/480mA (Typ./Max.) | ||
功耗 | 1.32/1.58W (Typ./Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | - | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
广濑电机 | FH52-50S-0.5SH | 0.5 mm | 50 pins | 1 pcs | ||
页面信息用于选型初筛，不构成实时库存、价格、交期、认证或永久供货承诺。
