G104ACJ-L01您现在的位置：首页 > 液晶屏产品 > 奇美液晶屏 > 10.4寸 >

G104ACJ-L01

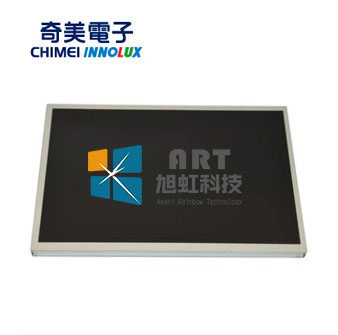

  • G104ACJ-L01正面图

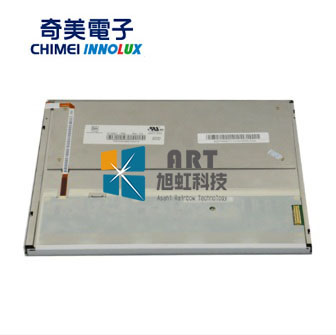

  • G104ACJ-L01背面图
  • 型号：G104ACJ-L01
  • 品牌：奇美/CHIMEI
  • 尺寸：10.4寸
  • 分辨率：960(RGB)×1280
  • 亮度：900cd/m²(Typ.)
  • 视角：85/85/85/85 (Typ.)(CR≥10)
  • 接口：LVDS
  • 对比度：1000:1
  • 工作温度： -40 ~ 85 °C
  • 是否量产：量产中
  • 技术参数
  • 产品描述

  • 1、我公司G104ACJ-L01为群创（奇美）光电原厂原装全新液晶屏A规液晶屏；质量符合群创（奇美）光电原厂的质量协议及技术协议标准(简称IIS准）；

    2、正常使用下，液晶屏自售出之日起予以保修1年，



    一、奇美10.4寸高亮宽温全视角工业液晶模组G104ACJ-L01 应用特征

    基本信息：面板品牌奇美（chimei）面板型号G104ACJ-L01
    面板尺寸10.4英寸面板应用工业，户外高亮
    面板类型a-Si TFT-LCD , 液晶模组

    工作环境：工作温度-40 ~ 85 °C存储温度-40 ~ 90 °C
    环保状态以对应规格书为准环保状态以对应规格书为准耐振动性-
    典型特征：广色域，表面雾面，广视角，肖像模式，超宽温，背光寿命大于5万小时


    二、奇美10.4寸高亮宽温全视角工业液晶模组G104ACJ-L01 结构详情

    像素特征：像素数量960(RGB)×1280点间距

    0.055×0.165 (H×V)mm

    像素布局RGB垂直条状像素间距0.165×0.165 (H×V)mm
    结构尺寸：显示区域158.4×211.2 mm (H×V)可视区域160.6(H) × 213.9(V) mm
    外观尺寸173.4×228.7 mm (H×V)外观厚度8/14.27mm (Typ./Max.)
    外观特征：外观形状平面矩形风景肖像风景模式
    宽高比3:4 (H:V)外观样式-
    安装孔位：Rear mounting Pole (6-M2.5)
    其它特征：重量450/470g (Typ./Max.)表面处理雾面，Hard coating (3H)


    三、奇美10.4寸高亮宽温全视角工业液晶模组G104ACJ-L01光学详情

    基本信息：面板亮度900 cd/m² (Typ.)对比度1000:1 (Typ.) (透射)
    可视角度85/85/85/85 (Typ.)(CR≥10)光学模式AAS，常黑显示，透射式
    最佳视角全视角反应时间13/12 (Typ.)(Tr/Td) ms
    色彩性能：白色色度Wx:0.313; Wy:0.329显示颜色16.7M ( 8-bit)
    色域73% NTSC (CIE1931)亮度变动1.42 (Max.)(9 points)
    显示性能：室外可视性是


    四、奇美10.4寸高亮宽温全视角工业液晶模组G104ACJ-L01电子详情

    工作频率：60Hz
    翻转扫描：No
    功率消耗：9.64W (Typ.)


    五、奇美10.4寸高亮宽温全视角工业液晶模组G104ACJ-L01背光详情

    背光特征：灯管类型WLED灯管形状-灯管寿命50K(Min.) (Hours)
    是否可换-数量-位置侧入式光源
    接口特征：类型端子位置-
    灯管驱动无
    驱动电气：电压输入126.5/29.2/32.9V (Min./Typ./Max.)电流输入95/100mA (Typ./Max.)
    功耗8.32/9.38W (Typ./Max.)


    六、奇美10.4寸高亮宽温全视角工业液晶模组G104ACJ-L01信号详情

    信号系统 :LVDS (1 ch, 8-bit)信号逻辑电压-
    信号电气：电压输入3.3V (Typ.)电流输入400/480mA (Typ./Ma.)
    功耗1.32/1.58W (Typ./Max.)
    接口特征：类型端子位置-
    端子详情 :品牌型号脚间距脚数数量
    广濑电机FH52-50S-0.5SH0.5 mm50 pins1pcs


    七、奇美10.4寸高亮宽温全视角工业液晶模组G104ACJ-L01包装详情

    包装箱：数量重量尺寸 (L×W×H)
    18 pcs / 箱10.1 Kgs490×350×320 mm (L×W×H)


  • 1、我公司G104ACJ-L01为群创（奇美）光电原厂原装全新液晶屏A规液晶屏；质量符合群创（奇美）光电原厂的质量协议及技术协议标准(简称IIS准）；

    2、正常使用下，液晶屏自售出之日起予以保修1年，



    一、奇美10.4寸高亮宽温全视角工业液晶模组G104ACJ-L01 应用特征

    基本信息：面板品牌奇美（chimei）面板型号G104ACJ-L01
    面板尺寸10.4英寸面板应用工业，户外高亮
    面板类型a-Si TFT-LCD , 液晶模组

    工作环境：工作温度-40 ~ 85 °C存储温度-40 ~ 90 °C
    环保状态以对应规格书为准环保状态以对应规格书为准耐振动性-
    典型特征：广色域，表面雾面，广视角，肖像模式，超宽温，背光寿命大于5万小时


    二、奇美10.4寸高亮宽温全视角工业液晶模组G104ACJ-L01 结构详情

    像素特征：像素数量960(RGB)×1280点间距

    0.055×0.165 (H×V)mm

    像素布局RGB垂直条状像素间距0.165×0.165 (H×V)mm
    结构尺寸：显示区域158.4×211.2 mm (H×V)可视区域160.6(H) × 213.9(V) mm
    外观尺寸173.4×228.7 mm (H×V)外观厚度8/14.27mm (Typ./Max.)
    外观特征：外观形状平面矩形风景肖像风景模式
    宽高比3:4 (H:V)外观样式-
    安装孔位：Rear mounting Pole (6-M2.5)
    其它特征：重量450/470g (Typ./Max.)表面处理雾面，Hard coating (3H)


    三、奇美10.4寸高亮宽温全视角工业液晶模组G104ACJ-L01光学详情

    基本信息：面板亮度900 cd/m² (Typ.)对比度1000:1 (Typ.) (透射)
    可视角度85/85/85/85 (Typ.)(CR≥10)光学模式AAS，常黑显示，透射式
    最佳视角全视角反应时间13/12 (Typ.)(Tr/Td) ms
    色彩性能：白色色度Wx:0.313; Wy:0.329显示颜色16.7M ( 8-bit)
    色域73% NTSC (CIE1931)亮度变动1.42 (Max.)(9 points)
    显示性能：室外可视性是


    四、奇美10.4寸高亮宽温全视角工业液晶模组G104ACJ-L01电子详情

    工作频率：60Hz
    翻转扫描：No
    功率消耗：9.64W (Typ.)


    五、奇美10.4寸高亮宽温全视角工业液晶模组G104ACJ-L01背光详情

    背光特征：灯管类型WLED灯管形状-灯管寿命50K(Min.) (Hours)
    是否可换-数量-位置侧入式光源
    接口特征：类型端子位置-
    灯管驱动无
    驱动电气：电压输入126.5/29.2/32.9V (Min./Typ./Max.)电流输入95/100mA (Typ./Max.)
    功耗8.32/9.38W (Typ./Max.)


    六、奇美10.4寸高亮宽温全视角工业液晶模组G104ACJ-L01信号详情

    信号系统 :LVDS (1 ch, 8-bit)信号逻辑电压-
    信号电气：电压输入3.3V (Typ.)电流输入400/480mA (Typ./Ma.)
    功耗1.32/1.58W (Typ./Max.)
    接口特征：类型端子位置-
    端子详情 :品牌型号脚间距脚数数量
    广濑电机FH52-50S-0.5SH0.5 mm50 pins1pcs


    七、奇美10.4寸高亮宽温全视角工业液晶模组G104ACJ-L01包装详情

    包装箱：数量重量尺寸 (L×W×H)
    18 pcs / 箱10.1 Kgs490×350×320 mm (L×W×H)


产品资料来源与使用说明

参数来源
本页型号、尺寸、分辨率、亮度、接口及工作温度等信息，依据原厂规格书、产品标签、原厂公告及可核验技术资料整理。
说明更新时间
核验建议
产品版本、批次和规格可能调整。设计导入、替代选型或批量采购前，请以原厂当前有效规格书、样品测试及双方确认文件为准。
纠错与更新
如发现参数、图片、链接或资料版本存在差异，请通过联系方式反馈，我们将依据可核验资料复查。

页面信息用于选型初筛，不构成实时库存、价格、交期、认证或永久供货承诺。
