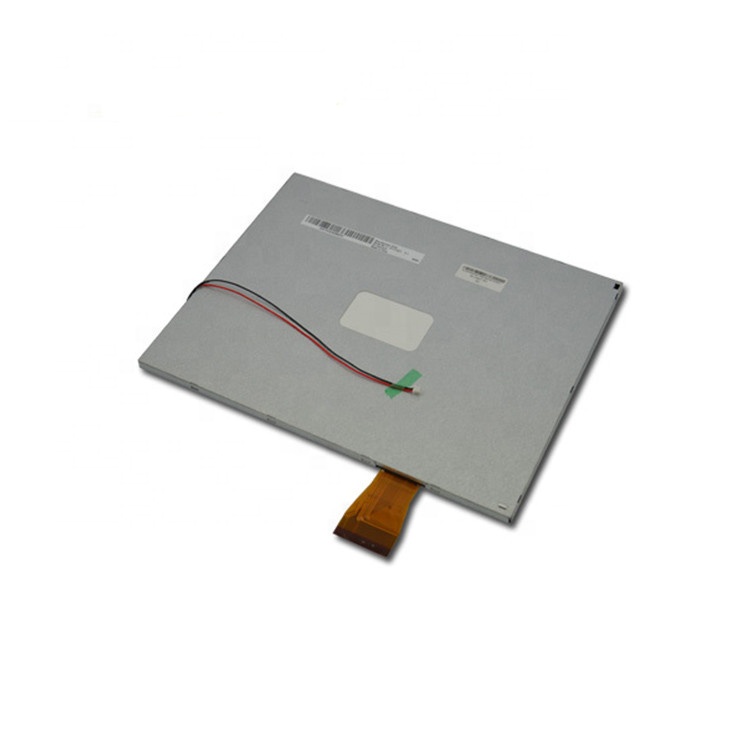

PC104TH603-B36-0-00完全兼容替代友达A104SN03 V1.
一、10.4寸工业液晶模组PC104TH603-B36-0-00应用特征
基本信息： | 品牌 | 型号 | 屏幕类型 | 其它名称 |
旭虹 | PC104TH603-B36-0-00 | a-Si TFT-LCD , 液晶模组 | PC104TH603-B36-0-00 | |
最大额定： | RoHS | 工作温度 | 存储温度 | 抗振能力 |
RoHS | -10 ~ 60 °C | -20 ~ 70 °C | - | |
适用于： | 数码相框，便携式DVD,工业 | |||
典型特征： | 表面雾面，风景模式，白光LED背光，6/8位灰阶可选 | |||
二、10.4寸工业液晶模组PC104TH603-B36-0-00结构特征
屏幕尺寸： | 10.4吋 | |||
像素特征： | 分辨率 | 像素配置 | 点间距(mm) | 像素间距(mm) |
800(RGB)×600 , SVGA | RGB垂直条状 | 0.088×0.264 | 0.264×0.264 mm | |
结构尺寸： | 显示尺寸(H×V) | 可视尺寸(H×V) | 外观尺寸(H×V) | 外观厚度(mm) |
211.2×158.4 mm | 213.2×160.4 mm | 228.4×175.4 | 6.0±0.3 mm | |
外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 4:3 (H:V) | 风景模式 | - | |
安装孔位： | Without | |||
其他参数： | 重量 | 365.5 (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、10.4寸工业液晶模组PC104TH603-B36-0-00光学特征
基本信息： | 亮度(cd/m²) | 光学模式 | 对比度 |
350 cd/m² (Typ.) | TN，常白显示，透射式 | 800:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
70/70/60/70 (Typ.)(CR≥10) | 6 o'clock | 30 (Typ.)(Tr+Td) (ms) | |
色度 | Wx:0.330; Wy:0.350 | ||
色彩性能： | 色域 | 颜色数量 | 亮度均匀性 |
50% NTSC (CIE1931) | 262K/16.2M (6-bit / 6-bit + Dithering) | 1.25/1.33 (Typ./max.)(9 points) | |
四、10.4寸工业液晶模组PC104TH603-B36-0-00电子特征
刷新频率： | 60Hz |
翻转扫描： | No |
功率总耗： | 3.4W (Max.) |
时序控制 (T-CON) : | Embedded T-CON |
五、10.4寸工业液晶模组PC104TH603-B36-0-00信号详情
信号电气： | 输入电流 | 10/24/0.4/-0.4 A(Typ.)(ICC/IDD/IGH/IGL) | 输入电压 | 3.3/11/15/-7V (Typ.)(VCC/AVDD/VGH/VGL) | ||
功耗 | 0.43W (Typ.) | 信号接口 | TTL (1 ch, 6/8-bit) + SPI | |||
接口特征： | 位置 | - | 类型 | FPC | ||
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
0.5mm | 60pins | 1 pcs | - | |||
六、10.4寸工业液晶模组PC104TH603-B36-0-00发光详情
灯管特征： | 灯管类型 | WLED | 数量 | 3S12P | 位置 | 侧入式光源(底部) |
可换性 | No | 灯管形状 | 阵列 | 灯管寿命 | 10K(Min.) (Hours) | |
WLED电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
8.8/10.0/10.7V (Min./Typ./Max.) | 300mA (Typ.) | 3.0/3.21W (Typ./Max.) | ||||
接口特征： | 位置 | - | 类型 | 端子 | ||
灯管驱动： | 无 | |||||
接口详情： | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
朝富 | JT1025-1021 | 2 pins | 1 pcs | BLE-2PINS-AC | ||
七、10.4寸工业液晶模组PC104TH603-B36-0-00包装特征
包装箱： | 数量 | 重量 | 尺寸 |
20 pcs / box | 11.0 Kgs | 483×296×355 mm (L×W×H) |
