Description(概述)

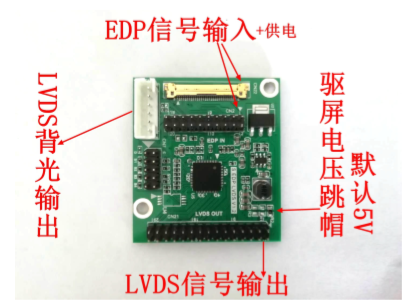

　　S.EDP-LVDS.V1.5 是一款信号转接板，主要是用于将 EDP 信号转换成 LVDS 信号,

　　最大分辨率可支持到 1920*1200。产品可应用于显示器、工控 PC、安卓一体机、广告机、

　　桌面系统等领域，EDP 输入需要符合 EDP/DP v1.2a 或 v1.1a 规范;EDP 分辨率输入支持强

　　制输入模式和 EDID 配置模式。

　　①强制输入模式：主板端 EDP OUT 强制输出分辨率，转接板转换出对应的 LVDS 分辨率

　　②EDID 配置模式：转接板内置 EDID, 主板通过 EDP 读取转接板内部 EDID 分辨率，主

　　板 EDP 输出 EDID 分辨率，转接板转换对应 LVDS 分辨率(要求主板支持自应 EDIDl 输出

　　分辨率)

　　• Relative humidity: ≤ 80%.

　　• 相对湿度：≤80%。

　　• Storage temperature: -20~60°C.

　　• 存储温度：-20~60°C。

　　• Operation temperature: -20~60°C.

　　• 使用环境温度.：-20~60°C。

　　• Protect the board from static electricity in case of damage to the IC.

　　• 请使板卡远离静电。

　　• Keep the board away from conductor when it is working.

　　• 请确保板卡工作时远离导体。

　　• Don’t wire in the board to power supply before panel is correctly connected.

　　正确接好驱屏线前请勿接通电源。

　　• Operating:Less than 2000m

　　• 工作高度: 仅适用于在海拔 2000 米以下条件下使用。
