G320ZAN02.4

您现在的位置:首页 > 液晶屏产品 > 友达液晶屏 > 其他尺寸 >

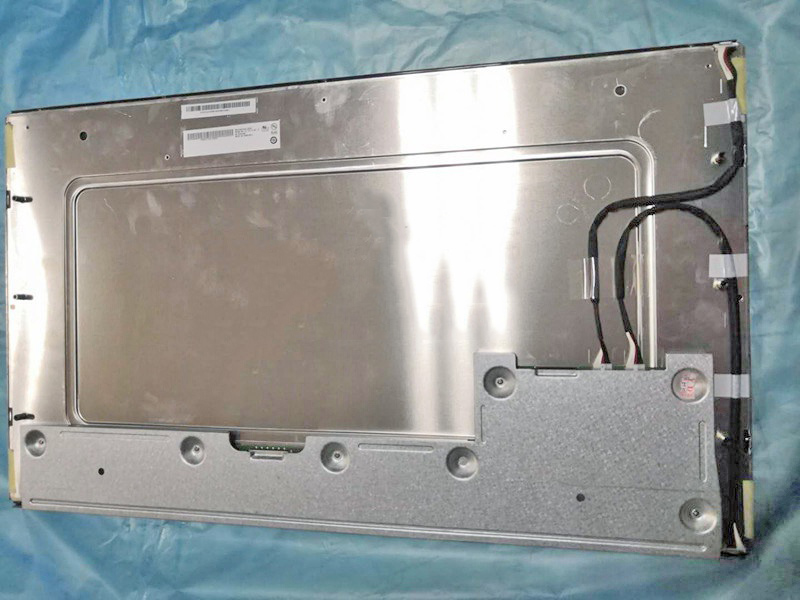

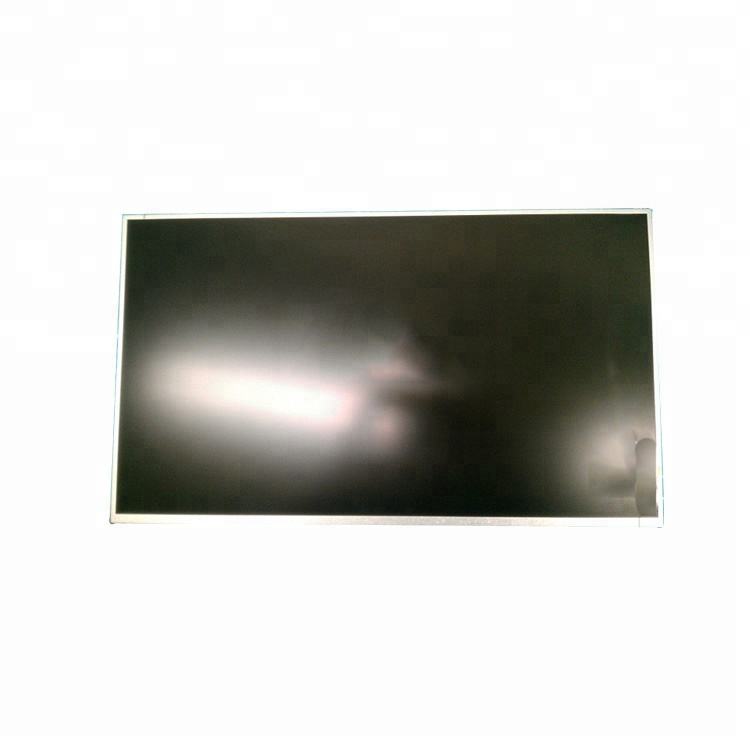

  • G320ZAN02.4
  • G320ZAN02.4
  • 型号:G320ZAN02.4
  • 品牌:友达/auo
  • 尺寸:32.0英寸
  • 分辨率:3840×2160
  • 亮度:500 cd/m²
  • 视角:89/89/89/89
  • 接口:51 pins V-by-One 8 lane
  • 对比度:1000:1 (Typ.) (透射)
  • 工作温度:0 ~ 50 °C
  • 技术参数
  • 产品描述
  • 一、友达液晶模组G320ZAN02.4 应用详情

    基本信息 :

    面板品牌

    友达(AUO

    面板型号

    G320ZAN02.4

    面板尺寸

    32.0英寸

    面板应用

    工业,医疗影像

    面板类型

    a-Si TFT-LCD , 液晶模组



    工作环境 :

    工作温度

    0 ~ 50 °C

    存储温度

    -20 ~ 60 °C

    RoHS状态

    RoHS

    耐振动性

    1.0G (9.8 m/s²)

    典型特征 :

    DCI-P3,Srgb,白光LED背光,含LED驱动器,端子倒装,10位灰阶,表面雾面


    二、友达液晶模组G320ZAN02.4 结构详情

    像素特征 :

    像素数量

    3840(RGB)×2160, UHD

    点间距

    0.0615×0.1845 mm (H×V)

    像素布局

    RGB垂直条状

    像素间距

    0.1845×0.1845 mm (H×V)  [137PPI]

    结构尺寸 :

    显示区域

    708.48×398.52 mm (H×V)

    可视区域

    714.48×404.52 mm (H×V)

    外观尺寸

    727.3×424.5 mm (H×V)

    外观厚度

    20.48±0.5 mm

    外观特征 :

    外观形状

    平面矩形

    风景肖像

    风景模式

    宽高比

    16:9 (H:V)

    外观形状

    -

    安装孔位 :

    Rear mounting holes

    其它特征 :

    重量

    4.63Kgs (Typ.)

    表面处理

    雾面


    三、友达液晶模组G320ZAN02.4 光学详情

    基本信息 :

    面板亮度

    500 cd/m² (Typ.)

    对比度

    1000:1 (Typ.) (透射)

    可视角度

    89/89/89/89 (Typ.)(CR10)

    光学模式

    AHVA,常黑显示,透射式

    最佳视角

    全视角

    反应时间

    22 (Typ.)(Tr+Td) (ms)

    色彩性能 :

    白色色度

    Wx:0.313; Wy:0.329

    显示颜色

    1.07B (10-bit)

    色温

    6485K

    亮度变动

    1.28 (Max.)(9 points)

    1931色域 :

    NTSC比值

    96%

    sRGB覆盖率

    100%

    Adobe RGB覆盖率

    86%

    DCI-P3覆盖率

    95%

    Rec.2020覆盖率

    71%

    色域说明

    sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)


    四、友达液晶模组G320ZAN02.4 电子详情

    工作频率 :

    60Hz

    翻转扫描 :

    No

    功率消耗 :

    76W (Max.)


    五、友达液晶模组G320ZAN02.4 背光详情

    背光特征 :


    灯管类型

    WLED

    是否可换

    -

    灯管寿命

    30K (Min.) 小时

    数量

    -

    灯管形状

    -

    位置

    侧入式光源

    接口特征 :

    类型

    端子

    位置

    -

    灯管驱动

    LED驱动器

    接口详情 :

    品牌

    型号

    脚间距

    脚数

    数量

    接口定义

    日压端子

    S14B-PH-SM6-K-TB

    2.0 mm

    14 pins

    2 pcs


    驱动电气 :

    电压输入

    24.0±2.4V


    电流输入

    2.35/2.82A (Typ./Max.)


    六、友达液晶模组G320ZAN02.4 信号详情

    信号系统 :

    V-by-One 8 lane

    信号逻辑电压

    -

    信号电气 :

    电压输入

    12.0V (Typ.)

    电流输入

    2.15/2.58A (Typ./Max.)

    功耗

    26/31W (Typ./Max.)

    接口特征 :

    类型

    端子


    位置

    背面


    端子详情 :

    品牌

    型号

    脚间距

    脚数

    数量

    接口定义

    航空电子

    FI-RE51S-HF

    0.5 mm

    51 pins

    1 pcs



    七、友达液晶模组G320ZAN02.4 包装详情

    包装箱 :

    数量

    重量

    尺寸 (L×W×H)

    4 pcs / 箱

    21.5 Kgs

    820×220×535 mm


  • 友达液晶模组G320ZAN02.4 概况:

    G320ZAN02.4 (友达,AUO) TFT-LCD技术的32.0英寸液晶模组,装配有WLED背光,含LED驱动器背光驱动,工作温度为 0 ~ 50°C,存储温度为 -20 ~ 60°C,耐振动性为1.0G (9.8 m/s²)。基于它DCI-P3,sRGB,白光LED背光,含LED驱动器,端子倒装,10位灰阶,表面雾面, 100% sRGB等特征,G320ZAN02.4推荐使用于工业,医疗影像。


    G320ZAN02.4显示分辨率为3840(RGB)×2160 (UHD),宽高比为16:9 (宽:高),像素采用RGB垂直条状排列。它的显示区域尺寸为708.48×398.52 (宽×高) mm,可视尺寸为714.48×404.52 (宽×高) mm,外观尺寸为727.3×424.5 (宽×高)×20.98(厚) mm,表面处理为雾面,产品净重4.63Kgs (Typ.)。背光方面此产品采用了WLED发光的侧入式光源,光源的使用寿命为30K小时,含LED驱动器。G320ZAN02.4采用了V-by-One 8 lane信号接口,总共51 pins,采用端子连接,驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。


    G320ZAN02.4于2022年Q4量产,当前生产状态为量产中。如果开发新产品想采用G320ZAN02.4液晶模组,建议多了解一下关于G320ZAN02.4的最新的生产状态信息和技术信息。G320ZAN02.4所有参数值均以规格书为准,G320ZAN02.4规格书和最新价格可以咨询杭州旭虹科技
