1、我公司G270ZAN01.0为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

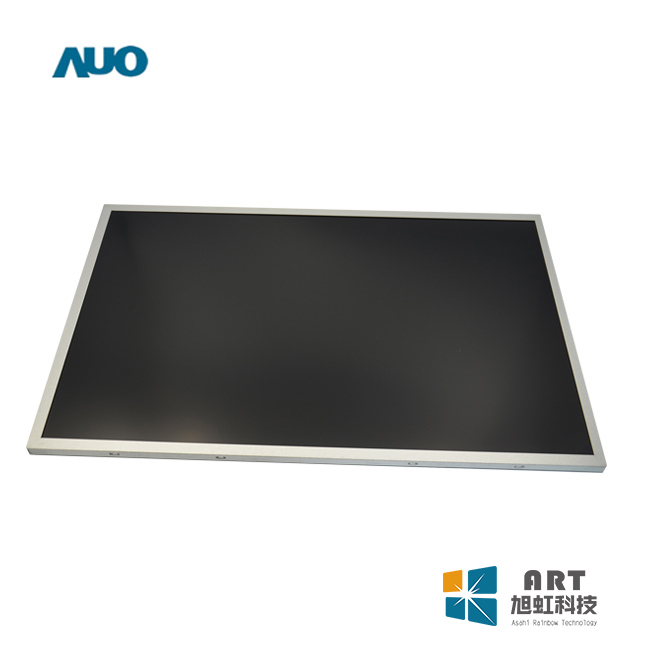

一、友达27寸工业液晶模组G270ZAN01.0 应用特征
基本信息： | 品牌 | 型号 | 屏幕类型 | 其它名称 |
友达 | G270ZAN01.0 | a-Si TFT-LCD , 液晶模组 | - | |
最大额定： | RoHS | 工作温度 | 存储温度 | 抗振能力 |
RoHS | 0 ~ 50 °C | -20 ~ 60 °C | - | |
适用于： | 工业，户外高亮,医疗影像 | |||
典型特征： | 广色域，表面雾面， 10位灰阶，广视角，风景模式，高亮度，白光LED背光，宽屏，信号端子倒装 | |||
二、友达27寸工业液晶模组G270ZAN01.0 结构特征
屏幕尺寸： | 27吋 | |||
像素特征： | 分辨率 | 像素配置 | 点间距(mm) | 像素间距(mm) |
3840(RGB)×2160 , UHD | RGB垂直条状 | 0.05175×0.15525 (H×V) | 0.15525×0.15525 (H×V) | |
结构尺寸： | 显示尺寸mm | 可视尺寸mm | 外观尺寸mm | 外观厚度(mm) |
596.16(H) × 335.14(V) | 602.0(H) × 340.4(V) | 630(H) × 368.2(V) | 22/23.4 (Typ./Max.) | |
外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 16:9(H:V) | 风景模式 | - | |
安装方式： | Side mounting holes (4-M3) on left, right bezel | |||
其它参数: | 重量 | 3.40Kgs (Typ.) | 表面处理 | 雾面 |
三、友达27寸工业液晶模组G270ZAN01.0光学特征
基本信息： | 亮度(cd/m²) | 光学模式 | 对比度 |
800 cd/m² (Typ.) | AHVA，常黑显示，透射式 | 1000:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
89/89/89/89 (Typ.)(CR≥10) | 全视角 | 16 (Typ.)(Tr+Td) | |
色度 | Wx:0.313; Wy:0.329 | ||
色彩性能： | 色域 | 颜色数量 | 亮度均匀性 |
90% NTSC (CIE1931) | 1.07B (8-bit + Hi-FRC) | 1.18/1.25 (Typ./Max.)(9 points) | |
| 显示性能 : | 室外可视 | 是 | |
四、友达27寸工业液晶模组G270ZAN01.0电子特征
刷新频率： | 60Hz |
翻转扫描： | No |
功率总耗： | 64.8W (Typ.) |
五、友达27寸工业液晶模组G270ZAN01.0 信号详情
信号电气 : | 电压供应 | 12.0V (Typ.) | 电流供应 | 0.9/1.08A (Typ./Max.) | |
功率消耗 | 10.8/11.88W (Typ./Max.) | ||||
信号类型 : | eDP (2 ch, 4 Lanes) | 逻辑电压 | - | ||
接口特征： | 位置 | 背面 | 类型 | 端子 | |
接口详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 |
航空电子 | FI-RTE51SZ-HF | 0.5 mm | 51 pins | 1 pcs | |
六、友达27寸工业液晶模组G270ZAN01.0 发光详情
信号系统： | eDP (2 ch, 4 Lanes) | 信号逻辑电压 | - | ||
信号电气： | 电压输入 | 12.0V (Typ.) | 电流输入 | 0.9/1.08A (Typ./Max.) | |
功耗 | 10.8/11.88W (Typ./Max.) | ||||
接口特征： | 类型 | 端子 | 位置 | 背面 | |
端子详情： | 品牌 | 型号 | 脚间距 | 脚数 | 数量 |
航空电子 | FI-RTE51SZ-HF | 0.5mm | 51pins | 1pcs | |
七、友达27寸工业液晶模组G270ZAN01.0 包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
5 pcs / 箱 | 20.0 Kgs | 730×265×470 mm |
1、我公司G270ZAN01.0为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、友达27寸工业液晶模组G270ZAN01.0 应用特征
基本信息： | 品牌 | 型号 | 屏幕类型 | 其它名称 |
友达 | G270ZAN01.0 | a-Si TFT-LCD , 液晶模组 | - | |
最大额定： | RoHS | 工作温度 | 存储温度 | 抗振能力 |
RoHS | 0 ~ 50 °C | -20 ~ 60 °C | - | |
适用于： | 工业，户外高亮,医疗影像 | |||
典型特征： | 广色域，表面雾面， 10位灰阶，广视角，风景模式，高亮度，白光LED背光，宽屏，信号端子倒装 | |||
二、友达27寸工业液晶模组G270ZAN01.0 结构特征
屏幕尺寸： | 27吋 | |||
像素特征： | 分辨率 | 像素配置 | 点间距(mm) | 像素间距(mm) |
3840(RGB)×2160 , UHD | RGB垂直条状 | 0.05175×0.15525 (H×V) | 0.15525×0.15525 (H×V) | |
结构尺寸： | 显示尺寸mm | 可视尺寸mm | 外观尺寸mm | 外观厚度(mm) |
596.16(H) × 335.14(V) | 602.0(H) × 340.4(V) | 630(H) × 368.2(V) | 22/23.4 (Typ./Max.) | |
外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 16:9(H:V) | 风景模式 | - | |
安装方式： | Side mounting holes (4-M3) on left, right bezel | |||
其它参数: | 重量 | 3.40Kgs (Typ.) | 表面处理 | 雾面 |
三、友达27寸工业液晶模组G270ZAN01.0光学特征
基本信息： | 亮度(cd/m²) | 光学模式 | 对比度 |
800 cd/m² (Typ.) | AHVA，常黑显示，透射式 | 1000:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
89/89/89/89 (Typ.)(CR≥10) | 全视角 | 16 (Typ.)(Tr+Td) | |
色度 | Wx:0.313; Wy:0.329 | ||
色彩性能： | 色域 | 颜色数量 | 亮度均匀性 |
90% NTSC (CIE1931) | 1.07B (8-bit + Hi-FRC) | 1.18/1.25 (Typ./Max.)(9 points) | |
| 显示性能 : | 室外可视 | 是 | |
四、友达27寸工业液晶模组G270ZAN01.0电子特征
刷新频率： | 60Hz |
翻转扫描： | No |
功率总耗： | 64.8W (Typ.) |
五、友达27寸工业液晶模组G270ZAN01.0 信号详情
信号电气 : | 电压供应 | 12.0V (Typ.) | 电流供应 | 0.9/1.08A (Typ./Max.) | |
功率消耗 | 10.8/11.88W (Typ./Max.) | ||||
信号类型 : | eDP (2 ch, 4 Lanes) | 逻辑电压 | - | ||
接口特征： | 位置 | 背面 | 类型 | 端子 | |
接口详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 |
航空电子 | FI-RTE51SZ-HF | 0.5 mm | 51 pins | 1 pcs | |
六、友达27寸工业液晶模组G270ZAN01.0 发光详情
信号系统： | eDP (2 ch, 4 Lanes) | 信号逻辑电压 | - | ||
信号电气： | 电压输入 | 12.0V (Typ.) | 电流输入 | 0.9/1.08A (Typ./Max.) | |
功耗 | 10.8/11.88W (Typ./Max.) | ||||
接口特征： | 类型 | 端子 | 位置 | 背面 | |
端子详情： | 品牌 | 型号 | 脚间距 | 脚数 | 数量 |
航空电子 | FI-RTE51SZ-HF | 0.5mm | 51pins | 1pcs | |
七、友达27寸工业液晶模组G270ZAN01.0 包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
5 pcs / 箱 | 20.0 Kgs | 730×265×470 mm |
页面信息用于选型初筛，不构成实时库存、价格、交期、认证或永久供货承诺。
