一、友达液晶模组G270QAN01.2 应用详情
基础信息 : | 品牌 | 友达（AUO） | 型号名称 | G270QAN01.2 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 27.0吋 | 适用于 | 工业 | |
最大额定 : | 工作温度 | 0 ~ 50 °C | 存储温度 | -20 ~ 60 °C |
RoHS | RoHS | 抗振能力 | 1.5G (14.7 m/s²) | |
典型特征 : | 高亮度，白光LED背光，寿命大于5万小时，表面雾面 | |||
二、友达液晶模组G270QAN01.2 光学详情
基础信息 : | 亮度(cd/m²) | 550 (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 8/8 (Typ.)(Tr/Td) ms | |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 16.7M (8-bit) |
色温 | 6485K | 白场变动 | - |
三、友达液晶模组G270QAN01.2 结构详情
像素特征 : | 分辨率 | 2560(RGB)×1440, Quad-HD | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.0777×0.2331 mm | 像素间距(W×H) | 0.2331×0.2331 mm [108PPI] | |
物理尺寸 : | 显示尺寸 | 596.74(W)×335.66(H) mm | 外观尺寸 | 630(W)×368.2(H) mm |
可视尺寸 | 601.6(W)×340.15(H) mm | 外观厚度 | ||
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:9 | 外观样式 | - | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它细节 : | 重量 | - | 表面处理 | 雾面 |
四、友达液晶模组G270QAN01.2 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
五、友达液晶模组G270QAN01.2 信号详情
信号电气 : | 输入电流 | - | 输入电压 | 5.0V (Typ.) | |||
功率消耗 | - | 信号接口 | LVDS (4 ch, 8-bit) | ||||
接口特征 : | 位置 | - | 类型 | 端子 | |||
信号详情 | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | |
航空电子 | FI-RE41S-HF | 0.5 mm | 51 pins | 1 pcs | |||
六、友达液晶模组G270QAN01.2 发光详情
灯管特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | - | 灯管寿命 | 50K (Min.) 小时 | |
灯管驱动 : | 无 | |||||
友达液晶模组G270QAN01.2概况：

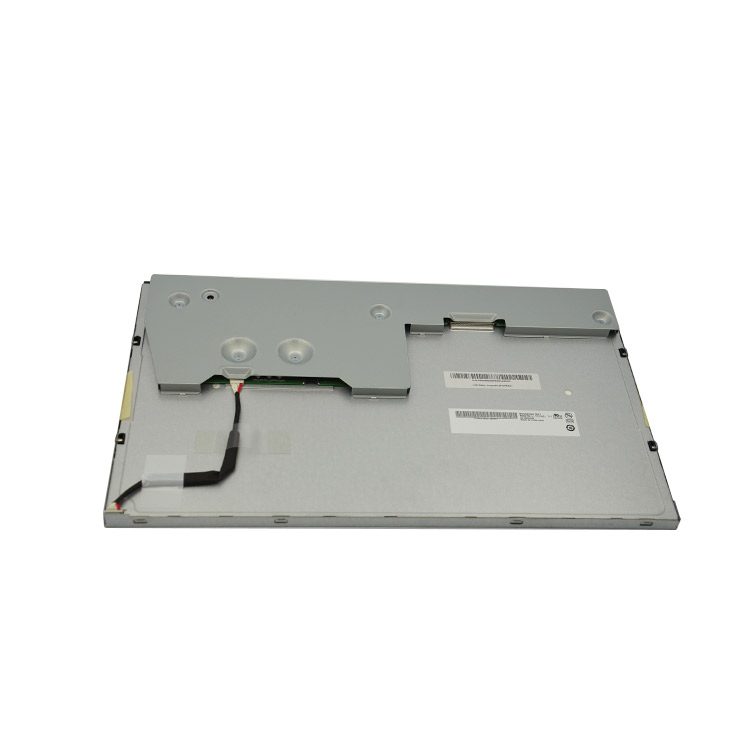

G270QAN01.2 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的27.0英寸液晶模组，装配有WLED背光，无背光驱动，无触摸。G270QAN01.2工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它高亮度，白光LED背光，寿命大于5万小时，表面雾面等特征，G270QAN01.2推荐使用于工业。
G270QAN01.2显示分辨率为2560(RGB)×1440 (Quad-HD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为596.74×335.66 (宽×高) mm，可视尺寸为601.6×340.15 (宽×高) mm，外观尺寸为630×368.2 (宽×高) mm，表面处理为雾面。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，不含背光驱动。G270QAN01.2采用了LVDS (4 ch, 8-bit)信号接口，总共92 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G270QAN01.2于2020年Q4量产，当前生产状态为量产中。如果开发新产品想采用G270QAN01.2液晶模组，建议多了解一下关于G270QAN01.2的最新的生产状态信息和技术信息。G270QAN01.2所有参数值均以规格书为准，G270QAN01.2规格书和最新价格可以咨询杭州旭虹。
