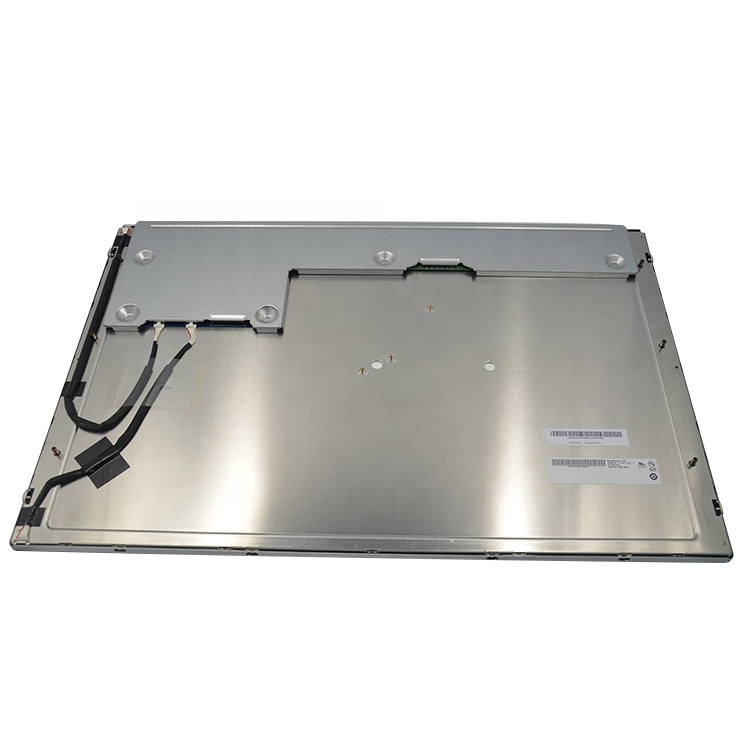

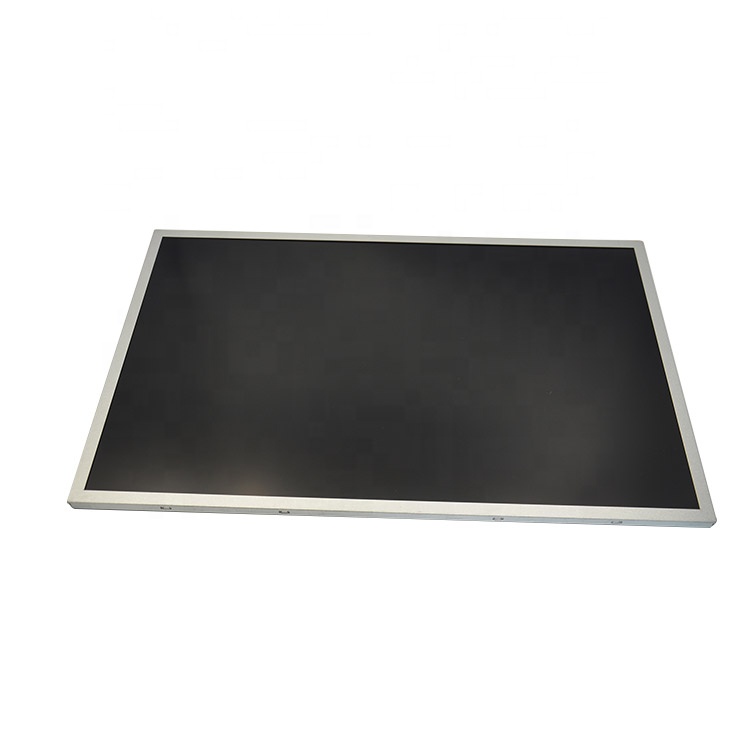

一、友达液晶模组G240UAN01.2 应用详情
基础信息 : | 制造商 | AUO | 型号 | G240UAN01.2 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业，医疗影像 | |
对角尺寸 | 24.0" | |||
应用环境 : | 存储温度 | -20 ~ 60 °C | 工作温度 | 0 ~ 50 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征 : | 白光LED背光，寿命大于5万小时，含LED驱动器，10位灰阶，表面雾面 | |||
二、友达液晶模组G240UAN01.2 结构详情
像素特征 : | 解析度 | 1920(RGB)×1200, WUXGA | 点间距(mm) | 0.090×0.270 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.270×0.270 (H×V) [94PPI] | |
结构尺寸 : | 显示区域(mm) | 518.4(H) × 324(V) | 开口区域(mm) | 521.4(H) × 327.0(V) |
外观尺寸(mm) | 546.4(H) × 352(V) | 外观厚度(mm) | ||
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 16:10 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它参数 : | 重量 | - | 表面处理 | 雾面 |
三、友达液晶模组G240UAN01.2 光学详情
基础信息 : | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 1800:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 14 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 1.07B (8-bit + Hi-FRC) |
色温 | 6485K | 亮度均匀性 | 1.18/1.25 (Typ./Max.)(9 points) |
四、友达液晶模组G240UAN01.2 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
五、友达液晶模组G240UAN01.2 信号详情
信号电气 : | 电压供应 | 12.0V (Typ.) | 电流供应 | - | ||
信号类型 : | LVDS (2 ch, 10-bit) | 逻辑电压 | - | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
航空电子 | FI-RE51S-HF-R1500 | 0.5 mm | 51 pins | 1 pcs | ||
六、友达液晶模组G240UAN01.2 光源详情
光源特征 : | 光源类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
是否可换 | - | 形状 | - | 寿命 | 50K (Typ.) Hours | |
接口特征 : | 位置 | - | 类型 | 端子 | ||
光源驱动 : | 含LED驱动器 | |||||
驱动电气 : | 电压供应 | 24.0±1.2V | 电流供应 | - | ||
