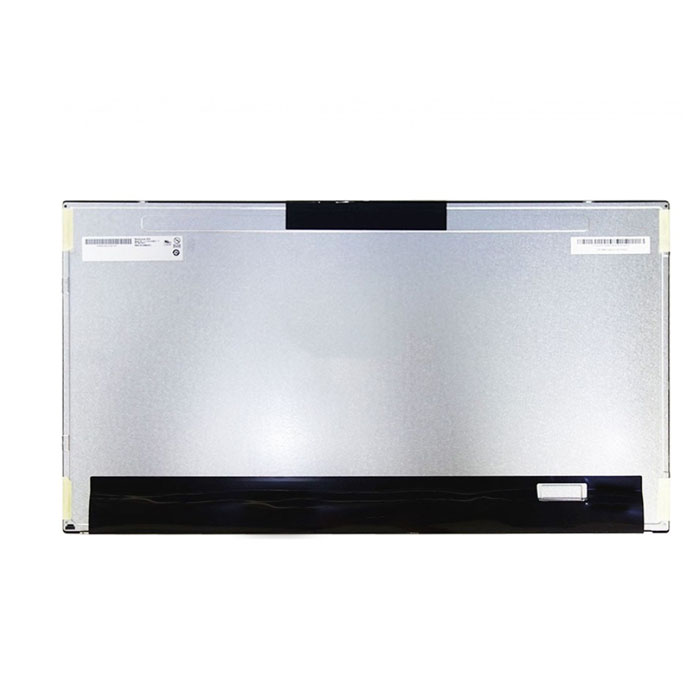

1.友达液晶模组G238HAN01.3应用详情
基础信息 : | 品牌 | 友达（AUO） | 型号名称 | G238HAN01.3 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 23.8吋 | 适用于 | 工业，医疗影像 | |
最大额定 : | 工作温度 | 0 ~ 50 °C | 存储温度 | -20 ~ 60 °C |
RoHS | RoHS | 抗振能力 | 1.5G (14.7 m/s²) | |
典型特征 : | 高亮度，白光LED背光，寿命大于5万小时，端子倒装，表面雾面 | |||
2.友达液晶模组G238HAN01.3结构详情
像素特征 : | 分辨率 | 1920(RGB)×1080, FHD | 像素配置 | RGB垂直条状 | |||
点间距(mm) | 0.0915×0.2745 (H×V) | 像素间距(mm) | 0.2745×0.2745 (H×V) [92PPI] | ||||
物理尺寸 : | 显示尺寸(mm) | 527.04(H) × 296.46(V) | 可视区域 | 530.2×299.6 mm (H×V) | |||
外观尺寸 | 543×317.4 mm (H×V) | 外观厚度 | 8.4/11.65 (Typ./Max.) mm | ||||
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 | |||
宽高比(W:H) | 16:9 | 外观样式 | - | ||||
安装孔位 : | Side mounting holes (4-M3) on left, right bezel | ||||||
其它特征 : | 重量 | 2.30Kgs (Typ.) | 表面处理 | 雾面，Hard coating (3H) | |||
3.友达液晶模组G238HAN01.3光学详情
基础信息 : | 亮度(cd/m²) | 600 (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 14 (Typ.)(G to G) ms | |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AMVA，常黑显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 16.7M (6-bit + Hi-FRC) |
色温 | 16.7M (8-bit) | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 68% | sRGB覆盖率 | 96% |
Adobe RGB覆盖率 | 71% | DCI-P3覆盖率 | 71% | |
Rec.2020覆盖率 | 51% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4.友达液晶模组G238HAN01.3电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
功率消耗 : | 27.1W (Typ.) |
5.友达液晶模组G238HAN01.3信号详情
信号电气 : | 输入电流 | 0.92/1.1A (Typ./Max.) | 输入电压 | 5.0V (Typ.) | |||||
功率消耗 | - | 信号接口 | LVDS (2 ch, 8-bit) | ||||||
接口特征 : | 类型 | 端子 | 位置 | 屏体下部右边 | |||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | |||
信盛精工 | MSBKT2407P30HB | 1.0mm | 30pins | 1pcs | LVDS-30P2C8B-160A | ||||
6.友达液晶模组G238HAN01.3发光详情
光源特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源(底部) | |||||||
可换性 | - | 灯管形状 | 4串 | 灯管寿命 | 50K (Min.) 小时 | ||||||||
灯管电气 : | 电压输入 | 62.4±7.8 | 电流输入 | 90/95mA (Typ./Max.) | |||||||||
功耗 | 22.46/25.27W (Typ./Max.) | ||||||||||||
接口特征 : | 类型 | 端子 | 位置 | 左下角 | 灯管驱动 | 无 | |||||||
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | |||||||
恩得利 | 3707K-S06N-21R | 1.0mm | 6pins | 1pcs | BLE-6PINS-CCAACC | ||||||||
7.友达液晶模组G238HAN01.3包装详情
包装类型 | 片/包装 | 箱数 | 包装长宽高 (mm) | 毛重 (Kgs) | 体积 (m³) |
纸箱 | 7 | 1 | 610×270×430 | 19.00 | 0.0708 |
