1、我公司G213QAN01.0 为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

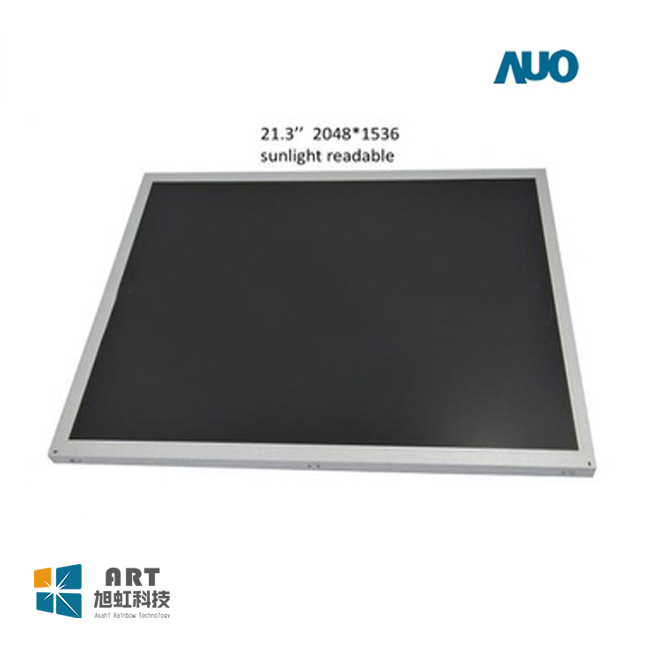

一、友达21.3寸全视角高亮液晶模组G213QAN01.0应用详情
基本信息： | 制造商 | 友达（AUO） | 型号 | G213QAN01.0 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业，医疗影像,户外高亮 | |
对角尺寸 | 21.3” | |||
应用环境： | 工作温度 | 0 ~ 60 °C | 存储温度 | -20 ~ 60 °C |
ROHS | ROHS | 耐振动性 | ||
典型特征： | 广色域，表面雾面，10位灰阶，高亮度，广视角，风景模式，白光LED背光，背光寿命大于5万小时，信号端子正装 | |||
二、友达21.3寸全视角高亮液晶模组G213QAN01.0结构详情
像素特征： | 解析度 | 2048(RGB)×1536 , QXGA | 点间距 | 0.0705×0.2115 mm (H×V) |
像素排列 | RGB垂直条状 | 像素间距 | 0.2115×0.2115 mm (H×V) | |
结构尺寸： | 显示区域 | 433.152×324.864 mm (H×V) | 开口区域 | 438.2×330.0 mm (H×V) |
外观尺寸 | 457×350 mm (H×V) | 外观厚度 | 11.0 (Max.) mm | |
外观特征： | 物理形状 | 平面矩形 | 外观形状 | 22.3±0.5 mm |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Side mounting holes (4-M3) on left, right bezel | |||
其它参数： | 重量 | 3.20Kgs (Typ.) | 表面处理 | 雾面 |
三、友达21.3寸全视角高亮液晶模组G213QAN01.0光学详情
基本信息： | 显示亮度 | 800 cd/m² (Typ.) | 对比度 | 1400:1 (Typ.) (透射) |
可视角度 | 89/89/89/89(Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
最佳视角 | 全视角 | 响应时间 | 13/12 (Typ.)(Tr/Td) (ms) | |
色彩性能： | 白色坐标 | X:0.299; Y:0.315 | 支持颜色 | 1.07B (10-bit) |
色域 | 74% NTSC (CIE1931) | 亮度均匀性 | 1.25 (Max.)(9 points) | |
显示性能： | 室外可视 | 是 |
四、友达21.3寸全视角高亮液晶模组G213QAN01.0电子详情
翻转扫描 : | No |
刷新频率： | 60Hz |
五、友达21.3寸全视角高亮液晶模组G213QAN01.0光源详情
| 光源特征： | 光源类型 | WLED | 光源形状 | - | 位置 | 侧入式光源 |
| 数量 | - | 是否可换 | - | 灯管寿命 | 50K(Typ.)（Hours） | |
| 驱动电气： | 电压输入 | 24.0±1.5V | 电流输入 | 1.9/2.1A (Typ./Max.) | ||
| 功耗 | 45.6/50.4W (Typ./Max.) | |||||
| 接口特征： | 类型 | 端子 | ||||
| 灯管驱动： | 含LED驱动器 | |||||
六、友达21.3寸全视角高亮液晶模组G213QAN01.0信号详情
信号系统 : | LVDS (4 ch, 8-bit) | 信号逻辑电压 | - | |||
信号电气： | 电压输入 | 12.0V(Typ.) | 电流输入 | 0.7/0.9A (Typ./Max.) | ||
功耗 | 8.4/10.8W (Typ./Max.) | |||||
接口特征： | 类型 | 端子 | 位置 | 背面 | ||
端子详情： | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
广濑电机 | FX15S-41S-0.5SH | 0.5 mm | 41pins | 2 pcs | ||
七、友达21.3寸全视角高亮液晶模组G213QAN01.0包装详情
包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
7pcs / 箱 | - | 550×264×432 mm |
