1、我公司G140HAN01.1为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

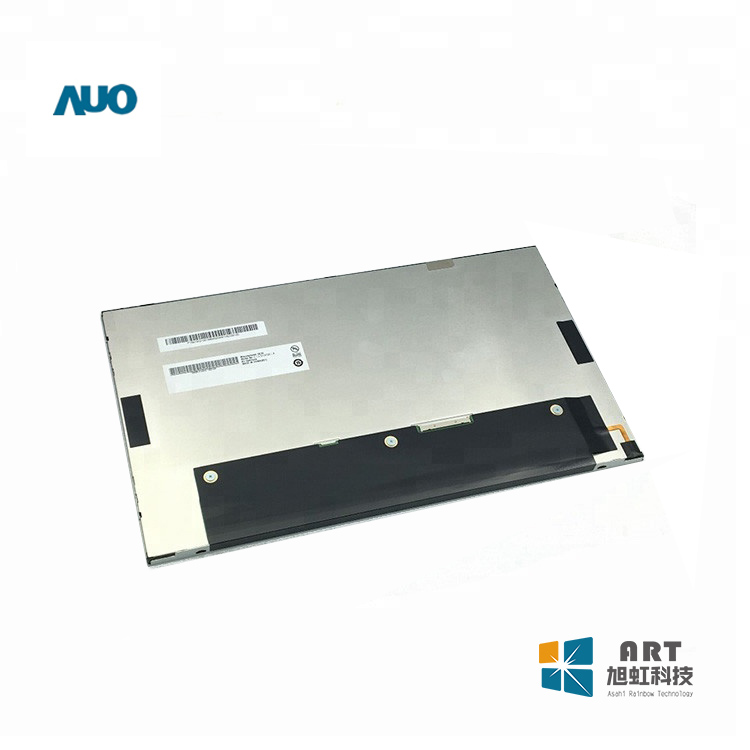

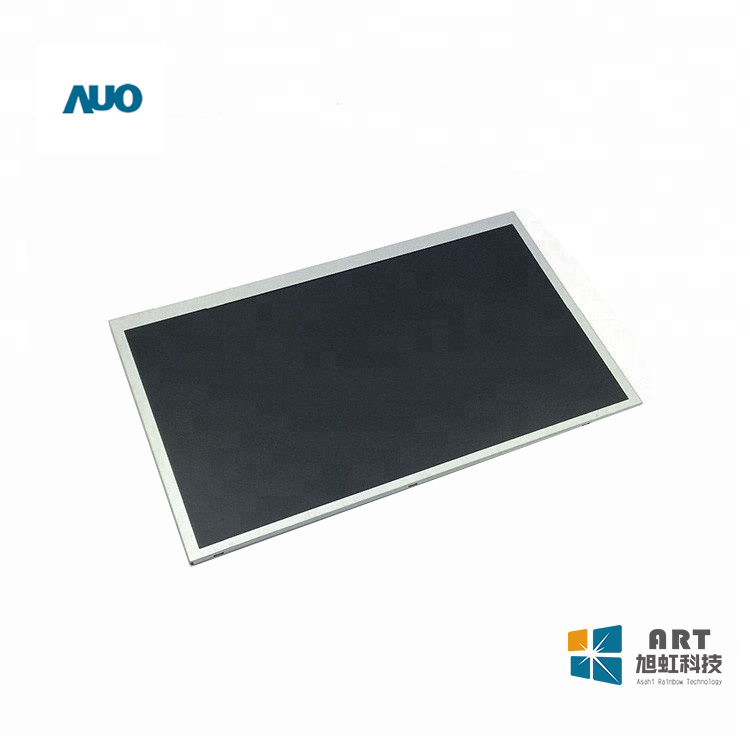

一、友达14寸工业液晶模组G140HAN01.1应用特征
基本信息： | 品牌 | 型号 | 屏幕类型 | 其它名称 |
友达 | G140HAN01.1 | a-Si TFT-LCD , 液晶模组 | - | |
最大额定： | RoHS | 工作温度 | 存储温度 | 抗振能力 |
RoHS | 0 ~ 50 °C | -20 ~ 60 °C | - | |
适用于： | 工业 | |||
典型特征： | 广色域，表面镜面，广视角，风景模式，白光LED背光，宽屏，背光寿命大于5万小时 | |||
二、友达14寸工业液晶模组G140HAN01.1结构特征
屏幕尺寸： | 14.0吋 | |||
像素特征： | 分辨率 | 像素配置 | 点间距(mm) | 像素间距(mm) |
1920(RGB)×1080 , FHD | RGB垂直条状 | 0.054×0.161 mm | 0.161×0.161 mm | |
结构尺寸： | 显示尺寸(H×V) | 可视尺寸(H×V) | 外观尺寸(H×V) | 外观厚度(mm) |
309.14(W)×173.89(H) mm | - | 319(W)×190.76(H) mm | 4.9/8.3 (Typ./Max.) mm | |
外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 16:9(H:V) | 风景模式 | - | |
安装孔位： | Without | |||
其他参数： | 重量 | 表面处理 | ||
470g (Max.) | 镜面 (Haze 0%)，Hard coating (3H) | |||
三、友达14寸工业液晶模组G140HAN01.1光学特征
基本信息： | 亮度(cd/m²) | 光学模式 | 对比度 |
400 cd/m² (Typ.) | AHVA，常黑显示，透射式 | 800:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
89/89/89/89 (Typ.)(CR≥10) | 全视角 | 15/10 (Typ.)(Tr/Td) ms | |
色度 | Wx:0.313; Wy:0.329 | ||
色彩性能： | 色域 | 颜色数量 | 亮度均匀性 |
72% NTSC (CIE1931) | 16.2M (6-bit + FRC) | 1.33 (Max.)(5 points) | |
四、友达14寸工业液晶模组G140HAN01.1电子特征
刷新频率： | 60Hz |
翻转扫描： | No |
功率总耗： | 7.2W (Max.) |
五、友达14寸工业液晶模组G140HAN01.1信号详情
信号电气： | 输入电流 | 367mA (Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 1.1W (Max.) | 信号接口 | eDP (2 Lanes) | |||
接口特征： | 位置 | - | 类型 | 端子 | ||
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
I-PEX | 20455-030E-12 | 0.5 mm | 30pins | 1 pcs | EDP-30P2L-020A | |
六、友达14寸工业液晶模组G140HAN01.1发光详情
灯管特征： | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | - | 灯管寿命 | 50K(Min.) (Hours) | |
WLED电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
6.5/12.0/21.0V (Min./Typ./Max.) | 462mA (Typ.) | 5.54/6.1W (Typ./Max.) | ||||
接口特征： | 位置 | 侧入式光源 | 类型 | 包含在屏信号接口中 | ||
灯管驱动 | 含LED驱动器 | |||||
