1、我公司G116HAN01.0为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

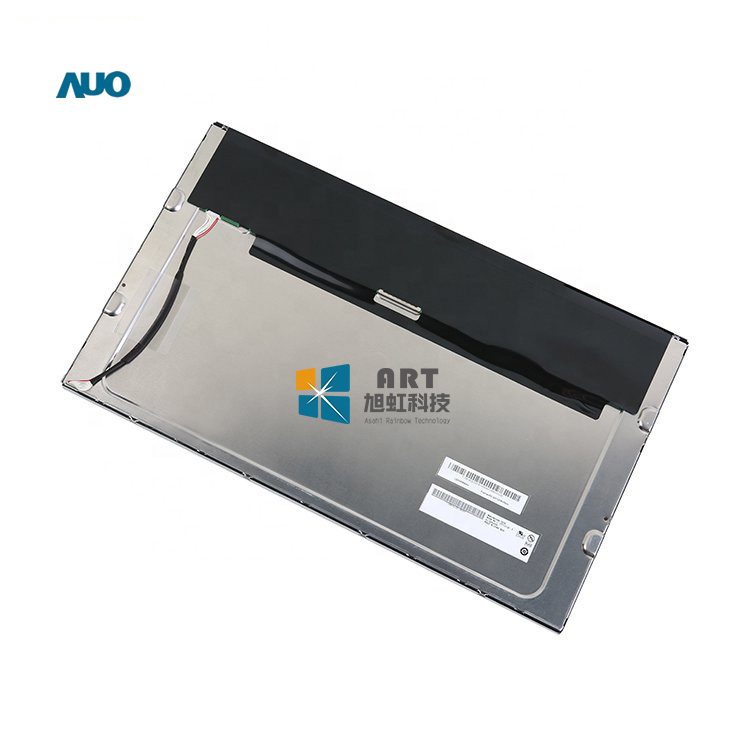

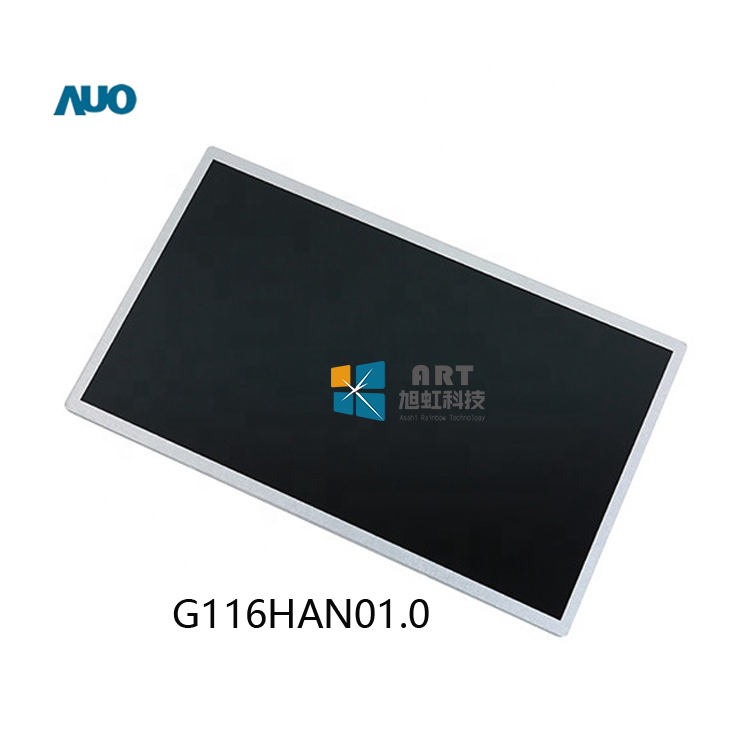

一、友达11.6寸工业液晶模组G116HAN01.0 应用详情
基本信息： | 制造商 | 友达（AUO） | 型号 | G116HAN01.0 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业 | |
对角尺寸 | 11.6” | |||
应用环境： | 工作温度 | 0 ~~ 50 °C | 存储温度 | -20 ~~ 60 °C |
RoHS | RoHS | |||
典型特征： | 广视角，风景模式，白光LED背光，宽屏，信号端子倒装 | |||
二、友达11.6寸工业液晶模组G116HAN01.0 结构详情
像素特征： | 解析度 | 1920(RGB)×1080 , FHD | 点间距(mm) | 0.0445×0.1335 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.1335×0.1335 (H×V) | |
结构尺寸 : | 显示区域(mm) | 256.32(H) × 144.18(V) | 开口区域(mm) | - |
外观尺寸(mm) | 268(H) × 168.5(V) | 外观厚度(mm) | 3.0 (Max.) | |
外观特征： | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Without | |||
其他参数： | 重量 | 200g (Max.) | 表面处理 | Hard coating (3H) |
三、友达11.6寸工业液晶模组G116HAN01.0 光学详情
基本信息： | 显示亮度 | 300 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
最佳视角 | 全视角 | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
色彩性能： | 白色坐标 | X:0.313; Y:0.329 | 支持颜色 | 16.7M (8-bit) |
色域 | 52% NTSC (CIE1931) | 亮度均匀性 | 1.43 (Max.)(13 points) |
四、友达11.6寸工业液晶模组G116HAN01.0 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
五、友达11.6寸工业液晶模组G116HAN01.0 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 303mA (Typ.) | ||
功耗 | 1.0W (Max.) | |||||
信号类型 : | eDP (2 Lanes) | |||||
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
接口详情： | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
信盛精工 | MSAK24025P30M | 1 pcs | 30 pins | 0.5 mm | EDP-30P2L-020A | |
六、友达11.6寸工业液晶模组G116HAN01.0 光源详情
光源特征： | 光源类型 | WLED | 光源形状 | - | 位置 | 侧入式光源 |
数量 | - | 是否可换 | - | 灯管寿命 | 15K(Min.) (Hours) | |
接口特征： | 位置 | - | 类型 | 包含在屏信号接口中 | ||
背光驱动： | 含LED驱动器 | |||||
驱动电气： | 电压供应 | 5/12/21V (Min./Typ./Max.) | 电流供应 | - | ||
功耗 | 2.2W (Max.) | |||||
七、友达11.6寸工业液晶模组G116HAN01.0 包装详情
包装箱： | 数量 | 重量 | 包装箱尺寸 |
48 pcs / 箱 | 12.5 Kgs | 560×270×417 mm (L×W×H) |
