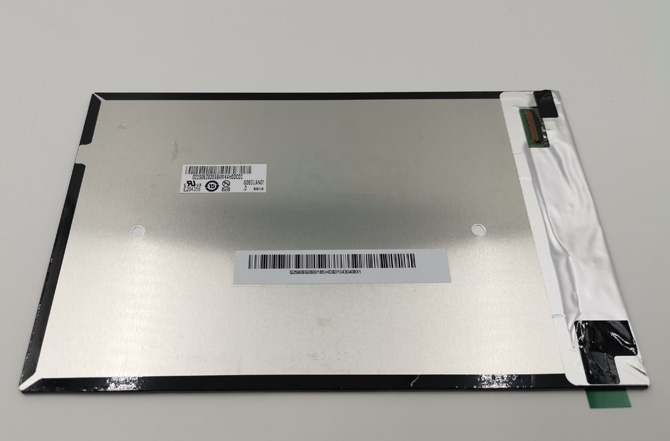

一、友达液晶模组G080UAN02.2 应用详情
基本信息 : | 面板品牌 | 友达（AUO） | 面板型号 | G080UAN02.2 |
面板尺寸 | 8.0英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -10 ~ 60 °C | 存储温度 | -20 ~ 70 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 肖像模式，白光LED背光，表面镜面 | |||
二、友达液晶模组G080UAN02.2 结构详情
像素特征 : | 像素数量 | 1200(RGB)×1920, WUXGA | 点间距 | 0.0299×0.0897 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.0897×0.0897 mm (H×V) [283PPI] | |
结构尺寸 : | 显示区域 | 107.64×172.224 mm (H×V) | 可视区域 | - |
外观尺寸 | 114.6×184.125 mm (H×V) | 外观厚度 | 2.3/3.95 (Max.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 肖像模式 |
宽高比 | 10:16 (H:V) | 外观形状 | - | |
安装孔位 : | Without | |||
其它特征 : | 重量 | 70.4±7g | 表面处理 | 镜面 (Haze 0%) |
三、友达液晶模组G080UAN02.2 光学详情
基本信息 : | 面板亮度 | 460 cd/m² (Typ.) | 对比度 | 900:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 25 (Typ.)(Tr+Tf) (ms) | |
色彩性能 : | 白色色度 | Wx:0.300; Wy:0.330 | 显示颜色 | 16.7M (8-bit) |
色温 | 7203K | 亮度变动 | 1.18/1.25 (Typ./Max.)(5 points) | |
1931色域 : | NTSC比值 | 76% | sRGB覆盖率 | 88% |
Adobe RGB覆盖率 | 78% | DCI-P3覆盖率 | 78% | |
Rec.2020覆盖率 | 57% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友达液晶模组G080UAN02.2 电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
功率消耗 : | 1.9W (Max.) |
驱动IC : | HX8279 |
五、友达液晶模组G080UAN02.2 背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 15K (Min.) 小时 |
数量 | 7S3P | 灯管形状 | 3串 | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 20.16/20.30V (Typ./Max.) | 电流输入 | 23mA (Typ.) | ||
功耗 | 1.39/1.40W (Typ./Max.) | |||||
接口特征 : | 类型 | 包含在屏信号接口中 | 位置 | - | 灯管驱动 | 无 |
六、友达液晶模组G080UAN02.2 信号详情
信号系统 : | MIPI (4 data lanes) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 150mA (Max.) | ||
功耗 | 0.5W (Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | - | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
广濑电机 | FH34SRJ-40S-0.5SH(50) | 0.5 mm | 40 pins | 1 pcs | ||
七、友达液晶模组G080UAN02.2 包装详情
包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
66 pcs / 箱 | 10.2 Kgs | 520×340×250 mm |
一、友达液晶模组G080UAN02.2 应用详情
基本信息 : | 面板品牌 | 友达（AUO） | 面板型号 | G080UAN02.2 |
面板尺寸 | 8.0英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -10 ~ 60 °C | 存储温度 | -20 ~ 70 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 肖像模式，白光LED背光，表面镜面 | |||
二、友达液晶模组G080UAN02.2 结构详情
像素特征 : | 像素数量 | 1200(RGB)×1920, WUXGA | 点间距 | 0.0299×0.0897 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.0897×0.0897 mm (H×V) [283PPI] | |
结构尺寸 : | 显示区域 | 107.64×172.224 mm (H×V) | 可视区域 | - |
外观尺寸 | 114.6×184.125 mm (H×V) | 外观厚度 | 2.3/3.95 (Max.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 肖像模式 |
宽高比 | 10:16 (H:V) | 外观形状 | - | |
安装孔位 : | Without | |||
其它特征 : | 重量 | 70.4±7g | 表面处理 | 镜面 (Haze 0%) |
三、友达液晶模组G080UAN02.2 光学详情
基本信息 : | 面板亮度 | 460 cd/m² (Typ.) | 对比度 | 900:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 25 (Typ.)(Tr+Tf) (ms) | |
色彩性能 : | 白色色度 | Wx:0.300; Wy:0.330 | 显示颜色 | 16.7M (8-bit) |
色温 | 7203K | 亮度变动 | 1.18/1.25 (Typ./Max.)(5 points) | |
1931色域 : | NTSC比值 | 76% | sRGB覆盖率 | 88% |
Adobe RGB覆盖率 | 78% | DCI-P3覆盖率 | 78% | |
Rec.2020覆盖率 | 57% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友达液晶模组G080UAN02.2 电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
功率消耗 : | 1.9W (Max.) |
驱动IC : | HX8279 |
五、友达液晶模组G080UAN02.2 背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 15K (Min.) 小时 |
数量 | 7S3P | 灯管形状 | 3串 | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 20.16/20.30V (Typ./Max.) | 电流输入 | 23mA (Typ.) | ||
功耗 | 1.39/1.40W (Typ./Max.) | |||||
接口特征 : | 类型 | 包含在屏信号接口中 | 位置 | - | 灯管驱动 | 无 |
六、友达液晶模组G080UAN02.2 信号详情
信号系统 : | MIPI (4 data lanes) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 150mA (Max.) | ||
功耗 | 0.5W (Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | - | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
广濑电机 | FH34SRJ-40S-0.5SH(50) | 0.5 mm | 40 pins | 1 pcs | ||
七、友达液晶模组G080UAN02.2 包装详情
包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
66 pcs / 箱 | 10.2 Kgs | 520×340×250 mm |
页面信息用于选型初筛，不构成实时库存、价格、交期、认证或永久供货承诺。
