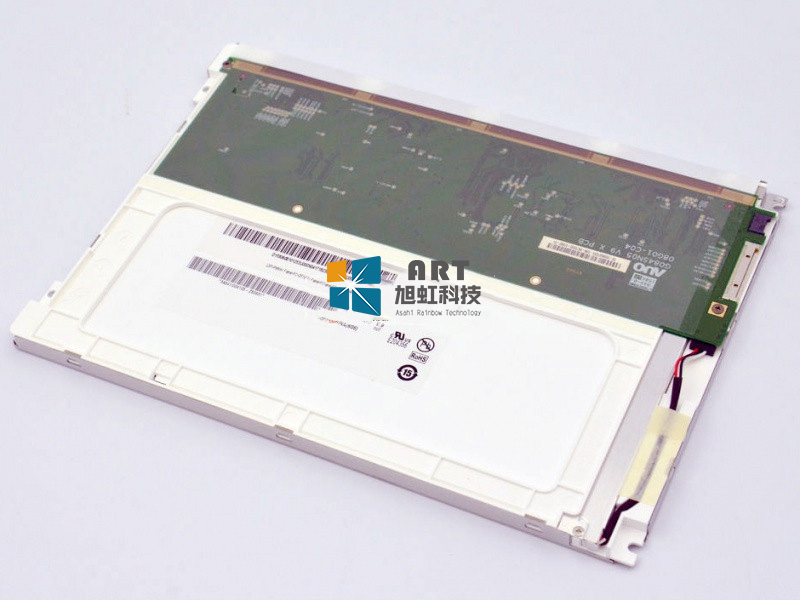

友达G084SN05 V904

  • G084SN05 V904
  • G084SN05 V904
  • 型号:友达G084SN05 V904
  • 品牌:友达/auo
  • 尺寸:8.4寸
  • 分辨率:800×600(SVGA)
  • 亮度:450 cd/m² (Typ.)
  • 视角:80/80/80/60 (Typ.)(CR≥10)
  • 接口:20针单通道LVDS
  • 对比度:600:1 (Typ.) (透射)
  • 工作温度:-30~+80℃
  • 是否量产:已停产(EOL)


咨询选型与报价

提供型号、采购数量和期望交期,便于核对供货及配套需求。

拨打 15258839749

微信:15258839749(手机同号)

请提供:完整型号及后缀、采购数量、期望交期;如需触摸、驱动板、排线或替代评估,请一并说明设备接口与使用环境。

具体库存、批次、交期及适配条件需核实,复制清单后可粘贴发送给销售。

  • 技术参数
  • 产品描述
  • 历史型号参数资料:以下依据AUO《G084SN05 V904》Final Specifications,Rev.1.1,2018/07/31整理,仅适用于该完整型号与版本。所提供的2024/10/09停产通知已列出停产及最后交付安排,详见“产品描述”。旧规格书不能证明当前量产、库存或长期供货状态。

    一、基本规格与结构

    品牌 / 完整型号友达(AUO) / G084SN05 V904
    尺寸 / 分辨率8.4英寸 / 800×600(SVGA),4:3
    显示模式TN,常白显示;RGB垂直条纹
    显示区域170.4×127.8mm
    像素间距0.213×0.213mm
    外形尺寸203.0×142.5×8.0mm;安装孔位、公差、连接器位置以原始结构图为准
    重量250g(Typ.)
    表面处理防眩光,硬度3H
    信号接口单通道LVDS,20针,内置时序控制器
    显示颜色262K(6-bit) / 16.2M(8-bit),由SEL68配置
    背光结构含LED背光驱动板;规格书说明LED单元结构可更换,维修操作需按实际结构核验
    工作 / 存储温度-30~+80℃ / -30~+80℃;工作温度指面板表面温度
    湿度工作与存储5%~90%RH;最大湿球温度39℃,不得结露

    二、光学参数

    项目Min.Typ.Max.单位 / 条件
    中心白场亮度350450未列出cd/m²,光学表IF=50mA
    对比度400600未列出:1
    九点亮度均匀性7075未列出%
    左 / 右视角70 / 7080 / 80未列出°,CR≥10
    上 / 下视角65 / 5080 / 60未列出°,CR≥10
    响应时间上升未列出2030ms
    响应时间下降未列出1020ms
    响应时间合计未列出3050ms

    光学数据在25℃稳定条件下测量。视角顺序明确为左/右/上/下;典型值不等于每片产品的最低保证值。

    三、电源与背光驱动

    项目Min.Typ.Max.单位 / 条件
    面板VDD3.03.33.6V
    面板电流IVDD未列出270330mA,3.3V、60Hz、64灰阶图案
    面板功耗PVDD未列出0.91.2W,同上条件
    背光驱动板VCC10.812.012.6V
    背光驱动板电流未列出0.17未列出A,PWM占空比100%
    背光驱动板功耗未列出2.042.14W,PWM占空比100%
    PWM频率200未列出20,000Hz
    PWM幅度3.03.35.5V
    PWM占空比5未列出100%

    3.3V是面板逻辑电源,背光驱动板另需约12V输入。不得将12V接入LVDS连接器的VDD引脚,也不能将驱动板输入电压与LED灯条负载电压混用。整模组典型功耗在规格摘要中为2.94W,不含外部系统电源转换损耗。

    背光寿命表列最小估计值50,000小时,条件IF=60mA、环境25℃,定义为亮度降至初始50%。同页典型LED电流为43mA,而光学表采用50mA;这些是不同表项的条件,不能据此推定同一电流下同时保证亮度与寿命。具体驱动设置应核对原规格及实际批次。高温、高湿或高电流可能缩短寿命,寿命值不代表保修期或连续运行保证。

    四、连接器与控制信号

    CN1信号连接器20针;Hirose DF19LA-20P-1H、STM MSB24013P20HA或兼容件,配对端按原规格核对
    CN1电源与控制1、2脚VDD;3脚UD;4脚LR;17脚SEL68;18脚NC
    CN1差分信号5/6脚RxIN1-/+;8/9脚RxIN2-/+;11/12脚RxIN3-/+;14/15脚时钟-/+;19/20脚RxIN4-/+
    CN1地线7、10、13、16脚GND
    SEL68位深选择低电平或NC:6-bit LVDS;高电平:8-bit LVDS,数据映射按原规格PSWG图核对
    扫描方向UD、LR均低电平或NC为正常扫描;其他组合改变方向,须按原图核对
    CN2背光驱动输入4针ENTERY 3808K-F04N-02R或兼容件;1脚VCC(12V)、2脚GND、3脚Display_ON/OFF、4脚PWM调光
    背光使能3.3V或5V为ON,0V为OFF;具体电气条件及上下电配合按完整规格书执行

    CN3为内部LED灯条接口,不是12V驱动板输入口。接线前必须核对接口名称、针序和极性,不能按连接器外观或针数直接互换;插拔排线前应断电。

    五、时序与设计核对

    工作模式仅DE模式;帧率60Hz
    像素时钟最小33.6MHz,典型39.8MHz,最大48.3MHz
    行总周期 / 有效区典型1056 / 800个时钟;行总周期范围920~1240
    场总周期 / 有效区典型628 / 600行;场总周期范围608~650行
    上下电要求严格按原规格6.6节波形与延时执行;VDD关闭时,系统接口信号须低电平或高阻态

    以上为历史规格摘要,不替代完整电气与机械设计资料。型号V9、V904或其他后缀不应默认相同;批次、结构、排线和电源差异应逐项核实。

  • 友达G084SN05 V904|8.4英寸SVGA历史型号与替代评估

    G084SN05 V904是友达8.4英寸800×600 TN液晶模组,采用20针单通道LVDS,含LED背光驱动板。该页面保留旧型号规格,便于原设备维修、备件识别及替代方案核对;停产后的具体库存、来源、批次及交期需另行确认。

    一、停产通知与供货状态

    根据所提供的《Product End of Life Notification》,通知日期2024/10/09,署名Xuhong AG,涉及G084SN05 V904,通知内料号12029966。以下为该通知所列安排,不作为友达原厂公告或全渠道统一交期的证明。

    最后订购日2025年5月15日
    供应商最后交付日2026年2月28日
    客户最后交付日2026年3月31日
    通知推荐的替代方向G084SAN01.0;通知内料号12074121

    截至2026年10月,上述日期均已过去。不能继续将该型号描述为正常量产或承诺持续供货;如需维修备件,请提供数量及原屏标签,核实可用库存、批次和检验要求。通知列出的替代型号样品与量产时间为当时计划,不用于证明当前实时供货。

    二、G084SAN01.0可以直接替换吗?

    所提供通知将G084SAN01.0列为替代产品,并提及TN向AHVA(IPS)相关玻璃、偏光片及PCBA变更;同时明确不保证替代品的布局、功能、特征或既有软硬件兼容。因此,推荐替代方向不等于免改线、免改程序或直接装机保证。

    可先查看G084SAN01.0产品参数,再结合原设备完成以下核对。

    机械结构核对外形、厚度、显示区域、安装孔位、连接器位置和排线空间。
    接口与数据逐脚核对电源、地线、LVDS数据映射、位深选择、扫描方向及排线接触面。
    电源与背光比较面板电压、背光驱动输入、使能和PWM条件、功耗及上下电顺序。
    显示效果检查画面方向、灰阶、色彩、视角、亮度、响应与面盖配合效果。
    样品与整机验证温升、环境适应性及长期运行条件,记录需修改的排线、硬件或软件;批量切换前完成确认。

    三、旧设备维修与备件采购

    已有设备使用G084SN05 V904时,建议先拍摄原屏正反面、标签和接口,确认完整后缀及驱动板配置。维修备件还应核实生产批次、存储条件、外观与点灯检测要求;库存数量和供货承诺以正式报价及合同约定为准。

    新设计应优先评估生命周期与供应计划明确的方案。工业控制、检测仪器等项目仍需结合整机接口、结构和环境要求验证,不能仅凭8.4英寸、800×600或相同LVDS名称判断适用。

    四、常见问题

    G084SN05 V9与V904可以合并处理吗?
    不能只因系列相近就视作同一型号。请提供完整标签及对应规格版本,逐项核对。

    停产后一定没有库存吗?
    停产安排不代表所有渠道库存立即归零,但也不代表有可用现货。具体数量、批次、来源和交期应逐次核实。

    可以协助评估替代方案吗?
    可提供原屏规格与设备条件,沟通型号、排线、驱动及结构核对需求。是否可替换以样品和整机验证结果为准。

    五、联系选型与询价

    请提供完整型号G084SN05 V904、原屏标签、设备型号、采购数量、交期,以及是否接受替代方案。如需G084SAN01.0评估,请补充主板接口定义、原排线和安装结构资料。

    杭州旭虹科技提供型号选型、规格核对及替代评估支持。品牌合作范围请查看公司介绍与品牌合作说明。
    电话:15258839749(微信同号)
    座机:0571-81061650
    邮箱:market@hzxuhong.com
    查看更多友达液晶屏 | 联系选型与报价

产品资料来源与使用说明

参数来源
本页型号、尺寸、分辨率、亮度、接口及工作温度等信息,依据原厂规格书、产品标签、原厂公告及可核验技术资料整理。
说明更新时间
核验建议
产品版本、批次和规格可能调整。设计导入、替代选型或批量采购前,请以原厂当前有效规格书、样品测试及双方确认文件为准。
纠错与更新
如发现参数、图片、链接或资料版本存在差异,请通过联系方式反馈,我们将依据可核验资料复查。

页面信息用于选型初筛,不构成实时库存、价格、交期、认证或永久供货承诺。
