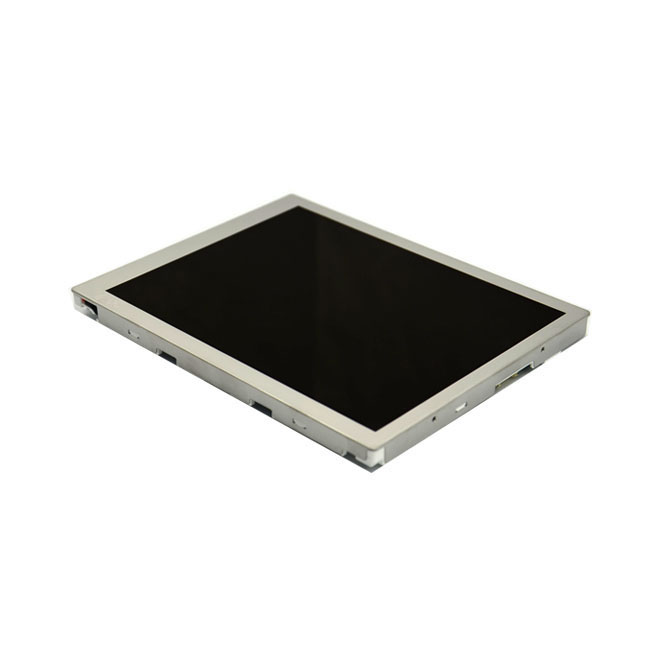

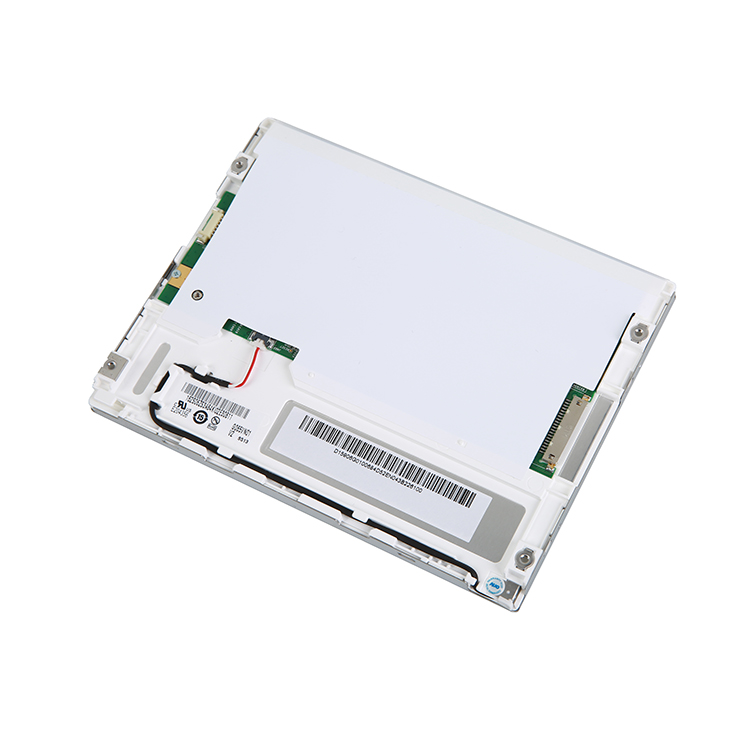

G065VN01 V221 是友达于2022年Q2推出的新款6.5寸工业液晶屏，作为G065VN01 V2的官方升级替代型号，在保持原有尺寸、分辨率、接口完全兼容的基础上，实现了显示效果和可靠性的全面升级。
该型号于2022年Q3量产，当前生产状态为量产中，是友达6.5寸产品线的主力型号。
一、友达液晶模组G065VN01 V221 应用详情
基础信息 : | 制造商 | 友达（AUO） | 型号 | G065VN01 V221 |
类型 | a-Si TFT-LCD, 液晶模组 | 应用产品 | 工业，户外高亮 | |
对角尺寸 | 6.5" | |||
应用环境 : | 存储温度 | -30 ~ 80 °C | 工作温度 | -30 ~ 80 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征 : | 宽温，高亮度，白光LED背光，寿命大于7万小时，含LED驱动器，上/下/左/右翻转显示，6/8位灰阶可选，表面雾面 | |||
二、友达液晶模组G065VN01 V221 结构详情
像素特征 : | 解析度 | 640(RGB)×480, VGA | 点间距(mm) | 0.069×0.207 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.207×0.207 (H×V) [122PPI] | |
结构尺寸 : | 显示区域(mm) | 132.48(H) × 99.36(V) | 开口区域(mm) | 135.9(H) × 102.8(V) |
外观尺寸(mm) | 153(H) × 118(V) | 外观厚度(mm) | 10.9±0.3 | |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Side mounting holes (4-M2); Rear mounting holes (4-M2.5) | |||
其它参数 : | 重量 | TBD | 表面处理 | 雾面，Hard coating (3H)，抗反射处理 |
三、友达液晶模组G065VN01 V221 光学详情
基础信息 : | 显示亮度 | 800 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 10/15 (Typ.)(Tr/Td) | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色温 | 6485K | 亮度均匀性 | 1.25 (Max.)(5 points) | |
显示性能 : | 室外可视性 | 是 | 透射度 | - |
四、友达液晶模组G065VN01 V221 电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗: | 2.4W (Typ.) |
五、友达液晶模组G065VN01 V221 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 120/133mA (Typ./Max.) | ||
功率消耗 | 0.4W (Typ.) | |||||
信号类型 : | LVDS (1 ch, 6/8-bit) | 逻辑电压 | - | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
信盛精工 | MSB24013P20 | 1.0mm | 20pins | 1pcs | LVDS-20P1C8B-100A | |
六、友达液晶模组G065VN01 V221 光源详情
光源特征 : | 光源类型 | WLED | 数量 | - | 光源寿命 | 70K (Min.) 小时 |
是否可换 | - | 形状 | - | 光源位置 | 侧入式光源(底部) | |
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
信盛精工 | MS24016RHD | 1.25 mm | 6 pins | 1 pcs | ||
光源驱动 : | 含LED驱动器 | |||||
驱动电气 : | 电压供应 | 9/12/13V (Min./Typ./Max.) | 电流供应 | 0.167A (Typ.) | ||
功率消耗 | 2.0W (Typ.) | |||||
七、友达液晶模组G065VN01 V221 包装详情
包装箱 : | 每箱数量 | 重量 | 包装箱尺寸 |
80 pcs / box | 16.6 Kgs | 425×386×430 mm (L×W×H) |

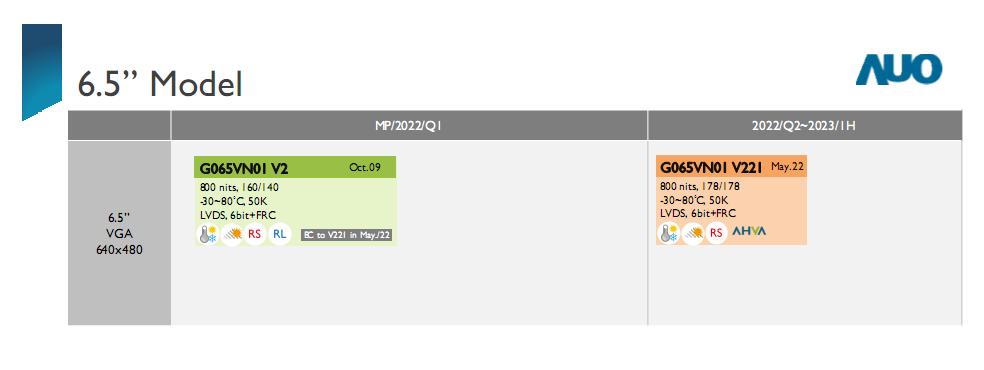

G065VN01 V221 作为G065VN01 V2的官方升级替代型号，在保持原有尺寸、分辨率、接口完全兼容的基础上，实现了显示效果和可靠性的全面升级。
核心升级点：
对比项 | G065VN01 V2（原型号） | G065VN01 V221（升级款） | 升级说明 |
生产状态 | 已停产/尾货 | ✅ 量产中 | 长期供货保障 |
显示技术 | TN | AHVA（IPS级全视角） | 核心升级 |
可视角度 | 80/80/70/70 | 89/89/89/89（全视角） | ⬆ 大幅提升 |
对比度 | 800:1 | 1000:1 | ⬆ 提升25% |
背光寿命 | 50,000小时 | 70,000小时（Min.） | ⬆ 延长40% |
亮度 | 800 cd/m² | 800 cd/m² | 保持不变 |
分辨率 | 640×480 | 640×480 | 保持不变 |
接口 | LVDS 20 pins | LVDS 20 pins | 完全兼容 |
工作温度 | -30~80℃ | -30~80℃ | 保持不变 |
产品核心卖点
卖点 | 参数 | 客户价值 |
超高亮度 | 800 cd/m² | 户外阳光直射下清晰可视，无需遮阳罩 |
AHVA全视角 | 89/89/89/89° | IPS级广视角，侧看无色偏，多人共视体验佳 |
高对比度 | 1000:1 | 画面层次丰富，黑色深邃 |
超宽温 | -30℃ ~ 80℃ | 严寒/高温环境稳定运行，适应户外及工业场景 |
长背光寿命 | 70,000小时 | 7万小时背光寿命，维护周期延长40% |
LVDS接口 | 20 pins，6/8-bit | 工业主板主流接口，兼容性强 |
4:3经典比例 | 640×480 (VGA) | 适合传统工业界面显示 |
① 产品亮点板块
✅ 产品状态：G065VN01 V221 为友达新款量产型号，长期稳定供货，可完全替代G065VN01 V2。
亮度 | 说明 |
V2完美替代 | 结构完全兼容，可直接替换，无需改板 |
800nit高亮 | 户外阳光下直射清晰可视，适用户外高亮场景 |
AHVA全视角 | 89°全视角，IPS级显示效果 |
-30~80℃宽温 | 适应严寒、高温等极端环境 |
7万小时背光 | 超长使用寿命，降低运维成本 |
LVDS接口 | 标准20-pin LVDS，兼容主流工控主板 |
② G065VN01 V221规格书
提供G065VN01 V221规格书PDF申请
如需要规格书，可以加我们qq或微信
③ 应用场景板块
应用领域 | 具体场景 | 选型理由 |
户外终端 | 充电桩、快递柜、户外广告机 | 800nit高亮+宽温+阳光下可视 |
工业HMI | 工控操作面板、自动化设备 | 4:3比例+LVDS接口+宽温 |
医疗设备 | 病人监护仪、医疗推车终端 | 高对比度+全视角+长寿命 |
车载终端 | 工程机械仪表、农机导航 | -30~80℃宽温+抗震1.5G |
闸机设备 | 地铁闸机、门禁终端 | 宽温+高可靠性+户外可视 |
④ 与G065VN01 V2详细对比
对比项 | G065VN01 V2（原型号） | G065VN01 V221（升级款） | 升级说明 |
生产状态 | 已停产/尾货 | ✅ 量产中 | 长期供货保障 |
显示技术 | TN | AHVA | 核心升级 |
可视角度 | 80/80/70/70 | 89/89/89/89 | ⬆ 大幅提升 |
对比度 | 800:1 | 1000:1 | ⬆ 提升25% |
背光寿命 | 50,000小时 | 70,000小时 | ⬆ 延长40% |
亮度 | 800 cd/m² | 800 cd/m² | 相同 |
分辨率 | 640×480 | 640×480 | 相同 |
接口 | LVDS 20 pins | LVDS 20 pins | 完全兼容 |
尺寸/安装 | 153×118 mm | 153×118 mm | 完全一致 |
客户价值总结：
无需改板：引脚定义、尺寸、安装孔位完全兼容，可直接替换；
显示效果质变：TN升级AHVA全视角，彻底解决大视角灰阶反转问题；
维护成本降低：背光寿命延长40%，降低运维成本；
长期供货保障：量产型号，无停产风险；
AHVA技术解析
G065VN01 V221采用友达自主研发的AHVA（Advanced Hyper-Viewing Angle）广视角技术，属于IPS阵列的改进版本。
AHVA技术核心优势：
特征 | 说明 |
全视角显示 | 89°全方向视角，任意方向观看亮度与色彩变化最小 |
常黑显示模式 | 黑色更纯净，对比度更高（1000:1） |
色彩稳定 | 侧看无TN屏的灰阶反转和色彩偏移问题 |
高背光效率 | 可实现更高的背光效率与亮度均匀度 |
户外可视 | 配合800nit高亮和AR防反射层，户外强光下清晰可读 |
