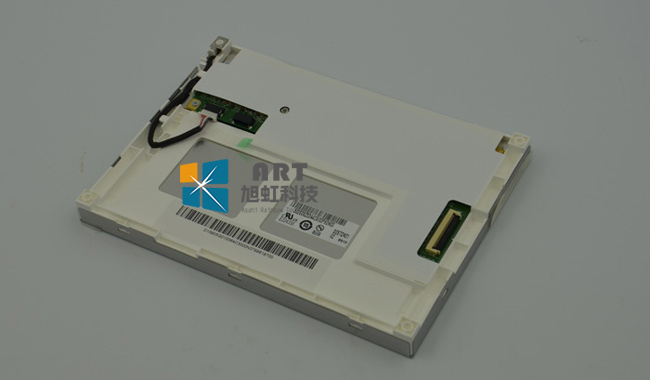

一、友达液晶模组G057QTN01.0 应用详情
基本信息 : | 品牌 | 友达(AUO) | 型号名称 | G057QTN01.0 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 5.7吋 | 适用于 | 工业 | |
最大额定值 : | 工作温度 | -30~ 85 °C | 存储温度 | -30 ~ 85 °C |
抗振能力 | 1.5G (14.7 m/s²) | RoHS | RoHS | |
典型特征 : | 宽温，背光易换，白光LED背光，寿命大于5万小时，含LED驱动器，上/下，左/右翻转显示，表面雾面 | |||
二、友达液晶模组G057QTN01.0 光学详情
基本信息 : | 亮度(cd/m²) | 500 (Typ.) | 对比度 | 700 : 1 (Typ.) (透射) |
最佳角度 | - | 响应速度 | 15/10 (Typ.)(Tr/Td) ms | |
可视角度 | 80/80/70/70 (Typ.)(CR≥10)) | 光学模式 | TN，常白显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313 Wy:0.329 | 颜色数量 | 262K (6-bit) |
色温 | 6485K | 白场变动 | 1.30 (Max.)(5 points) | |
1931色域 : | NTSC比值 | 49% | sRGB覆盖率 | 69% |
Adobe RGB覆盖率 | 52% | DCI-P3覆盖率 | 51% | |
Rec.2020覆盖率 | 37% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、友达液晶模组G057QTN01.0 结构详情
像素特征 : | 分辨率 | 320(RGB)×240, QVGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.120×0.360 mm | 像素间距(W×H) | 0.360×0.360 mm [70PPI]] | |
结构尺寸 : | 显示尺寸 | 115.2(W)×86.4(H) mm | 外观尺寸 | 144(W)×104.6(H) mm |
可视尺寸 | 118.2(W)×89.4(H) mm | 外观厚度 | 12.3/12.8 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 4:3 | 外观形状 | - | |
安装孔位 : | Rear mounting holes (4-Φ2.6) | |||
其它详情 : | 重量 | 150/165g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
四、友达液晶模组G057QTN01.0 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
时序控制 (T-CON) : | 1.9W (Typ.) |
五、友达液晶模组G057QTN01.0 信号详情
信号电气 : | 输入电流 | 115/130mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 0.46/0.51W (Typ./Max.) | 信号接口 | CMOS (1 ch, 6-bit) | |||
逻辑电压 : | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||
接口特征 : | 位置 | - | 类型 | 端子 | ||
信号接口 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
庆良 | 089H33-000100-G2-R | 1 pcs | 0.5 mm | 33pins | DRGB-33P1C6B-010A | |
六、友达液晶模组G057QTN01.0发光详情
灯管特征: | 灯管类型 | WLED | 背光可换性 | Replaceable | 位置 | 侧入式光源 | ||||||
数量 | - | 灯管形状 | - | 寿命 | 50K (Min.) 小时 | |||||||
灯管电气 : | 输入电流 | 50mA (Typ.) | 输入电压 | 24.0/25.6/28.8V (Min./Typ./Max.) | ||||||||
功耗 | 1.28W (Typ.) | |||||||||||
接口特征 : | 位置 | - | 类型 | 端子 | ||||||||
背光驱动 : | 含LED驱动器 | |||||||||||
信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | ||||||
日压端子 | SM06B-SRKS-G-TB | 1.0 mm | 6 pins | 1 pcs | ||||||||
驱动电气 : | 输入电压 | 9.0/12.0/20.0V (Min./Typ./Max.) | 输入电流 | 0.12/0.14A (Typ./Max.) | ||||||||
功率消耗 | 1.44/1.68W (Typ./Max.) | |||||||||||
七、友达液晶模组G057QTN01.0 包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
60pcs / 箱 | 520×340×250 mm (L×W×H) | 12.95 Kgs (Max.) |
1. G057QTN01.0产品核心卖点
卖点 | 参数 | 客户价值 |
工业绣花机专用 | 市场验证成熟 | 大量应用于电脑绣花机、闸机、交通仪表等领域 |
超宽温设计 | -30℃ ~ 85℃ | 适应严寒/高温工业环境稳定运行 |
长背光寿命 | 50,000小时 | 5万小时背光寿命，降低维护成本 |
TTL接口 | CMOS 33-pin | 标准接口，兼容主流工控主板 |
含LED驱动器 | 集成驱动 | 简化背光电路设计 |
工业级可靠性 | 1.5G抗震 | 适应振动环境 |
2.工业绣花机应用说明
G057QTN01.0在工业绣花机领域应用广泛，同时适用于：
应用领域 | 具体场景 | 选型理由 |
工业绣花机 | 电脑绣花机操作界面 | QVGA分辨率适合菜单显示，宽温适应车间环境 |
闸机设备 | 地铁闸机、门禁终端 | 宽温、长寿命、稳定可靠 |
交通仪表 | 车载仪表、交通控制终端 | 4:3比例适合仪表显示 |
工业HMI | 工控操作面板 | 标准TTL接口，兼容性好 |
3.替代型号推荐
由于G057QTN01.0已停产，以下提供替代选型方案：
替代选项 | 型号 | 关键差异 | 适用场景 |
同品牌同参数 | 咨询友达原厂/代理商：杭州旭虹 | 确认是否有G057QTN系列后续型号 | 必须保持完全兼容 |
同系列替代 | G057QTN01.4 | 500nit亮度，75K小时背光寿命，参数相近 | 同分辨率、接口兼容 |
高亮升级款 | G057QN01 V2 | 800nit超高亮（已停产，库存有限） | 需要更高亮度 |
现货型号 | 天马/群创等品牌5.7寸工业屏 | 分辨率/接口可能存在差异 | 可接受其他品牌 |
替代提示：
G057QTN01.4 是G057QTN01.0的同系列型号，分辨率相同（320×240），亮度相同（500nits），背光寿命延长至75,000小时，是参数最接近的替代选择。
G057QN01 V2 亮度高达800nits，适合户外高亮场景，但该型号也已停产。
4.G057QTN01.0停产公告和规格书申请
① G057QTN01.0停产公告
重要通知：G057QTN01.0 于2014年Q1量产，于2025年Q4停产，当前生产状态为已停产。。该型号曾广泛应用于工业绣花机、闸机、交通仪表等领域。如您正在使用该型号或计划新项目采用，建议尽快评估替代方案。如需替代型号推荐及技术咨询，请联系客服。
②G057QTN01.0规格书下载板块
提供G057QTN01.0规格书PDF
同时提供替代型号规格书
如需要规格书，可以加我们qq或微信
③ 应用场景板块（突出工业绣花机）
G057QTN01.0凭借其5万小时背光寿命和-30~85℃宽温设计，在工业绣花机领域获得了广泛的应用验证。该型号适用于：
电脑绣花机控制面板
闸机状态显示屏
交通仪表终端
工业HMI人机界面
④ 替代升级价值总结
客户价值 | 说明 |
同系列平滑升级 | 推荐G057QTN01.4，参数相近，接口兼容 |
维护成本降低 | 替代型号背光寿命从5万小时延长至7.5万小时 |
长期供货保障 | 建议选用仍在量产的型号 |
