1、友达液晶模组G057QAN01.1 应用详情
基本信息 : | 面板品牌 | 友达（AUO） | 面板型号 | G057QAN01.1 |
面板尺寸 | 5.7英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 °C |
RoHS状态 | RoHS | 耐振动性 | ²) | |
典型特征 : | 宽温，高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，上/下，左/右翻转显示，表面雾面 | |||
2、友达液晶模组G057QAN01.1 结构详情
像素特征 : | 像素数量 | 320(RGB)×240, QVGA | 点间距 | 0.12×0.36 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.36×0.36 mm (H×V) [70PPI] | |
结构尺寸 : | 显示区域 (mm) | 115.2×86.4 (H×V) | 可视区域 (mm) | 118.2(H) × 89.4(V) |
外观尺寸 | 144×104.6 mm (H×V) | 外观厚度 | 12.8 (Max.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | - |
宽高比 | 4:3 (H:V) | 外观样式 | - | |
安装孔位 : | Rear mounting holes | |||
其它特征 : | 重量 | 150/165g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
3、友达液晶模组G057QAN01.1 光学详情
基本信息 : | 面板亮度 | 800 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
视角方向 | 全视角 | 反应时间 | 15/10 (Typ.)(Tr/Td) ms | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K (6-bit) |
色温 | 6485K | 亮度变动 | - |
4、友达液晶模组G057QAN01.1 电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率消耗 : | 2.21W (Typ.) |
5、友达液晶模组G057QAN01.1背光详情
背光特征 : | 灯管类型 | WLED | 灯管形状 | - | 灯管寿命 | 50K (Min.) 小时 |
是否可换 | - | 数量 | - | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 22.4/23.6/24.8V (Min./Typ./Max.) | 电流输入 | 80mA (Typ.) | ||
接口特征 : | 类型 | 端子 | 位置 | - | ||
灯管驱动 | 含LED驱动器 | |||||
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
瀚荃 | CI1106M1HR0-NH | 1.0 mm | 6pins | 1pcs | ||
驱动电气 : | 电压输入 | 9.0/12.0/20.0V (Min./Typ./Max.) | 电流输入 | 0.15/0.16A (Typ./Max.) | ||
功耗 | 2.12/2.23W (Typ./Max.) | |||||
6、友达液晶模组G057QAN01.1 信号详情
信号系统 : | CMOS (1 ch, 6-bit) | 信号逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 27/30mA (Typ./Max.) | ||
功耗 | 0.09/0.10W (Typ./Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | - | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
庆良 | 089H33-000100-G2-R | 0.5 mm | 33 pins | 1 pcs | ||
7、友达液晶模组G057QAN01.1 包装详情
包装类型 | 片/包装 | 箱数 | 包装长宽高 (mm) | 毛重 (Kgs) | 体积 (m³) |
纸箱 | 60 | 1 | 520×340×250 | 12.95 | 0.0442 |
友达液晶模组G057QAN01.1概况：

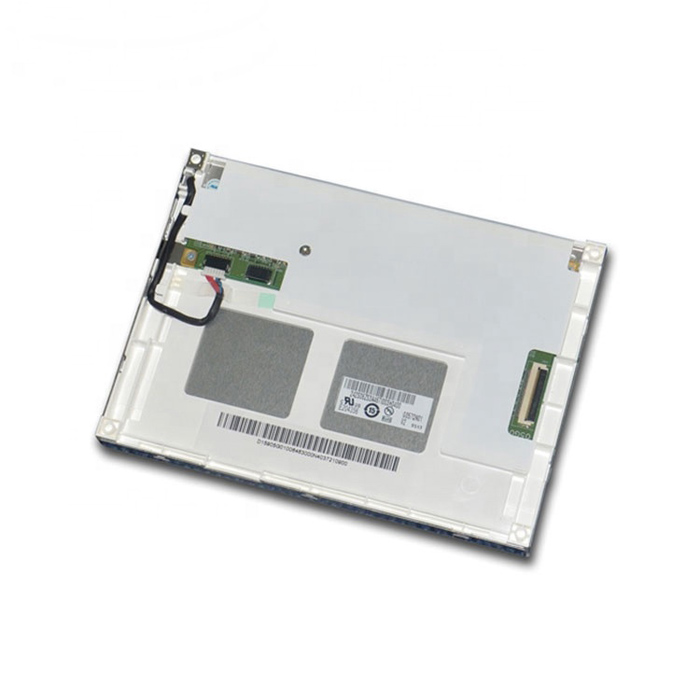

G057QAN01.1 (友达，AUO) TFT-LCD的5.7英寸液晶模组，它装配有WLED背光，含LED驱动器背光驱动。
工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为1.5G (14.7 m/s²)。基于它宽温，高亮度，白光
LED背光，寿命大于5万小时，含LED驱动器，上/下,左/右翻转显示，表面雾面等特征，G057QAN01.1推荐使用于工业。
G057QAN01.1显示分辨率为320(RGB)×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的
显示区域尺寸为115.2×86.4 (宽×高) mm，可视尺寸为118.2×89.4 (宽×高) mm，外观尺寸为144×104.6 (宽×高)×12.8(厚) mm，
表面处理为雾面，Hard coating (3H)，产品净重150/165g (Typ./Max.)。背光方面此产品采用了WLED发光的侧入式光源，
光源的使用寿命为50K小时，含LED驱动器。G057QAN01.1采用了CMOS (1 ch, 6-bit)信号接口，总共33 pins，采用端子连接，
驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G057QAN01.1于2025年Q1量产，当前生产状态为量产中。如果开发新产品想采用G057QAN01.1液晶模组，建议多了解
一下关于G057QAN01.1的最新的生产状态信息和技术信息。
