1、我公司G043FTN01.0为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

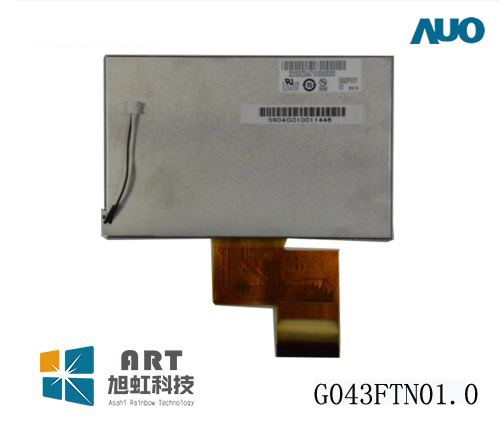

一、友达液晶模组G043FTN01.0 应用详情
基本信息 : | 品牌 | 友达(AUO) | 型号名称 | G043FTN01.0 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | 其它名称 | G043FTN01 V0 | |
屏幕尺寸 | 4.3吋 | 适用于 | 工业 | |
最大额定值 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
抗振能力 | 1.5G (14.7 m/s²) | RoHS | RoHS | |
典型特征 : | 高亮度，白光LED背光，表面雾面 | |||
二、友达液晶模组G043FTN01.0 光学详情
基本信息 : | 亮度(cd/m²) | 550 (Typ.) | 对比度 | 400 : 1 (Typ.) (透射) |
最佳角度 | 6 o'clock | 响应速度 | 15/20 (Typ.)(Tr/Td) (ms) | |
可视角度 | 80/80/55/65 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
色彩性能 : | 色度 | Wx:0.305; Wy:0.330 | 颜色数量 | 16.7M (6-bit + Hi-FRC) |
色温 | 6914K | 白场变动 | 1.33/1.43 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 53% | sRGB覆盖率 | 74% |
Adobe RGB覆盖率 | 56% | DCI-P3覆盖率 | 55% | |
Rec.2020覆盖率 | 40% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、友达液晶模组G043FTN01.0 结构详情
像素特征 : | 分辨率 | 480(RGB)×272, WQVGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.066×0.198 mm | 像素间距(W×H) | 0.198×0.198 mm [128PPI] | |
结构尺寸 : | 显示尺寸 | 95.04(W)×53.856(H) mm | 外观尺寸 | 105.5(W)×67.2(H) mm |
可视尺寸 | 100.8(W)×58.76(H) mm | 外观厚度 | 2.9 (Typ.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:9 | 外观形状 | - | |
其它详情 : | 重量 | 44.0g (Typ.) | 表面处理 | 雾面 |
四、友达液晶模组G043FTN01.0 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 0.39W (Typ.) |
时序控制 (T-CON) : | Embedded T-CON |
五、友达液晶模组G043FTN01.0 信号详情
信号电气 : | 输入电流 | 18/25mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功耗 | 59.4/82.5mW (Typ./Max.) | 信号接口 | Parallel RGB (1 ch, 8-bit) | |||
逻辑电压 : | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||
接口特征 : | 位置 | - | 类型 | FPC | ||
信号接口 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
1 pcs | 0.5 mm | 40 pins | ||||
六、友达液晶模组G043FTN01.0 发光详情
灯管特征: | 灯管类型 | WLED | 背光可换性 | - | 位置 | 侧入式光源 |
数量 | - | 灯管形状 | - | 寿命 | 30K (Typ.) 小时 | |
灯管电气 : | 输入电流 | 11mA (Typ.) | 输入电压 | 25.65/27.9V (Typ./Max.) | ||
功耗 | 0.31W (Max.) | |||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
背光驱动 : | 无 | |||||
七、友达液晶模组G043FTN01.0 包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
50 pcs / 箱 | - | 11.4 Kgs |
提示：以上所有参数值均依据规格书手动录入，已尽力减少错误，但不能保证的完全正确。开发使用请以液晶屏规格书为准！
友达4.3寸工业液晶面板G043FTN01.0概况：
G043FTN01.0 (别名: G043FTN01 V0)是友达 (AUO) 于2018年Q2量产推出的一款4.3英寸a-Si TFT-LCD液晶模组产品，G043FTN01.0装配有WLED背光，无背光驱动，无触摸。G043FTN01.0工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为1.5G (14.7 m/s²)。
G043FTN01.0参数特征: 表面雾面，风景模式，高亮度，白光LED背光，宽屏， Mass production from Jul. 2011。基于G043FTN01.0参数推荐应用于工业。G043FTN01.0作为一款TN，常白显示，透射式液晶模组产品，G043FTN01.0可以提供550 cd/m²的显示亮度 400:1的透射对比度，以及65/65/50/55 (Typ.)(CR≥10)（左/右/上/下）的可视角度，最佳观看角度为6 o'clock，G043FTN01.0响应时间为15/20 (Typ.)(Tr/Td) ms。
G043FTN01.0每个像素点采用了8-bit灰阶信号，G043FTN01.0可以显示16.7M颜色，其显示的色彩饱和度也达到了50% (CIE1931)。背光方面此G043FTN01.0采用了WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。G043FTN01.0采用了Parallel RGB (1 ch, 8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。G043FTN01.0典型垂直刷新率Fv为60Hz。如果开发新产品想采用G043FTT01.0液晶模组，关于G043FTT01.00的最新的生产状态信息和技术规格书价格供货情况，均可以咨询杭州旭虹科技。当前生产状态为量产中。
