T215HVN01.1您现在的位置：首页 > 液晶屏产品 > 友达液晶屏 > 21.5寸 >

T215HVN01.1

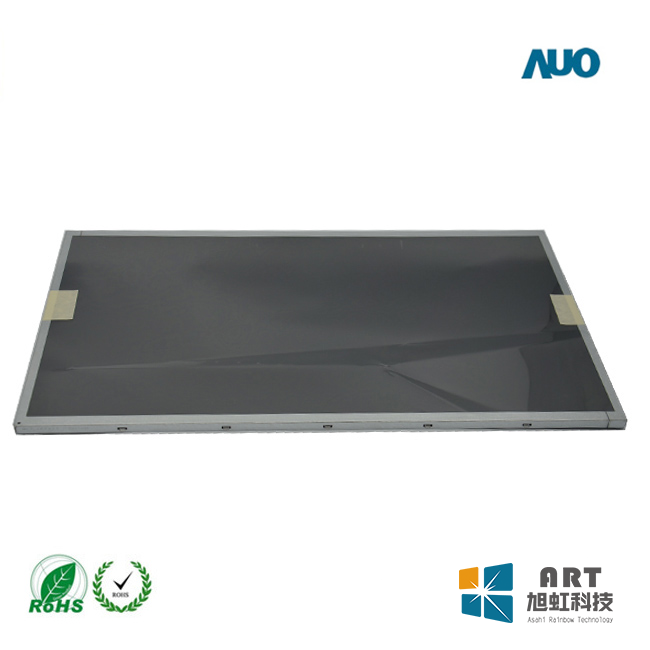

  • T215HVN01.1正面图

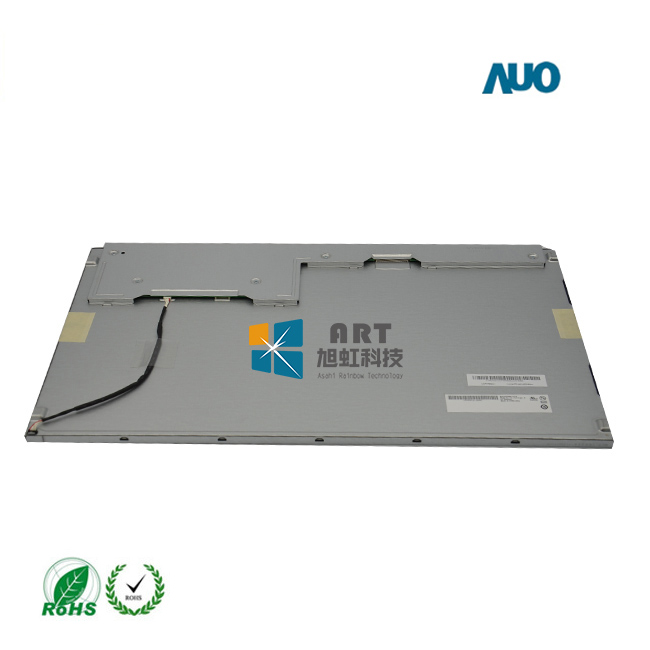

  • T215HVN01.1背面图
  • 型号：T215HVN01.1
  • 品牌：友达/auo
  • 尺寸：21.5寸
  • 分辨率：1920×1080
  • 亮度：250 cd/m² (Typ.)
  • 视角：89/89/89/89 (Typ.)(CR≥10)
  • 接口：LVDS
  • 对比度：3000:1 (Typ.)
  • 工作温度：0 ~ 50 °C
  • 是否量产：已停产
  • 技术参数
  • 产品描述

  • 1、我公司T215HVN01.1为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；

    2、正常使用下，液晶屏自售出之日起予以保修1年，


    T215HVN01.1 Tmodel即将转为P model对应型号是P215HVN01.2 ，后期订货型号是P215HVN01.2 。

    一、友达21.5寸液晶模组T215HVN01.1 应用详情



    基本信息：

    面板品牌

    AUO

    面板型号

    T215HVN01.1

    面板尺寸

    21.5英寸

    面板应用

    电脑显示，电视

    面板类型

    a-Si TFT-LCD , 液晶模组

    工作环境：

    工作温度

    0 ~ 50 °C

    存储温度

    -20 ~ 60 °C

    RoHS状态

    RoHS状态



    典型特征：

    广色域，表面雾面，广视角，风景模式，白光LED背光，宽屏，信号端子正装



    二、友达21.5寸液晶模组T215HVN01.1 结构详情

    像素特征：

    像素数量

    1920(RGB)×1080 , FHD

    点间距

    0.08275×0.24825 mm (H×V)

    像素布局

    RGB垂直条状

    像素间距

    0.24825×0.24825 mm (H×V)

    结构尺寸：

    显示区域

    476.64×268.11 mm (H×V)

    可视区域

    479.84×271.31 mm (H×V)

    外观尺寸

    495.6×292.2 mm (H×V)

    外观厚度

    8.6/11.1 (Typ./Max.) mm

    外观特征 :

    外观形状

    平面矩形

    风景肖像

    风景模式

    宽高比

    16:9 (H:V)

    外观样式

    -

    安装孔位 :

    Side mounting holes (4-M3) on left, right   bezel

    其它特征 :

    重量

    1.67Kgs (Typ.)

    表面处理

    雾面，Hard coating (3H)



    三、友达21.5寸液晶模组T215HVN01.1 光学详情



    基本信息：

    面板亮度

    250 cd/m² (Typ.)

    对比度

    3000:1 (Typ.) (透射)

    可视角度

    89/89/89/89 (Typ.)(CR≥10)

    光学模式

    VA，常黑显示，透射式

    最佳视角

    全视角

    反应时间

    13/5 (Typ.)(Tr/Td) ms

    色彩性能：

    白色色度

    Wx:0.313; Wy:0.329

    显示颜色

    16.7M (8-bit)

    色域

    72% NTSC (CIE1931)

    亮度变动

    1.25/1.33 (Typ./Max.)(9 points)



    四、友达21.5寸液晶模组T215HVN01.1 电子详情

    工作频率 :

    60Hz

    翻转扫描 :

    No

    功率消耗 :

    14.3W (Typ.)



    五、友达21.5寸液晶模组T215HVN01.1 背光详情

    背光特征：

    灯管类型

    WLED

    灯管形状

    4串

    灯管寿命

    30K(Min.) (Hours)

    是否可换

    -

    数量

    17S4P

    位置

    侧入式光源

    灯管电气：

    电压输入

    46.5/51V (Typ./Max.)

    电流输入

    65/72mA (Typ./Max.)

    功耗

    11.2/12.2W (Typ./Max.)

    接口特征：

    类型

    端子

    位置

    背面

    灯管驱动

    无

    接口详情：

    品牌

    型号

    脚间距

    脚数

    数量

    接口定义

    恩得利

    3707K-S06N-21R

    1.0 mm

    6 pins

    1 pcs

    BLE-6PINS-CCAACC



    六、友达21.5寸液晶模组T215HVN01.1 信号详情

    信号系统：

    LVDS (2 ch, 8-bit)

    信号逻辑电压

    -

    信号电气：

    电压输入

    5.0V (Typ.)


    电流输入

    0.62/0.74A (Typ./Max.)

    功耗

    3.1/3.7W (Typ./Max.)

    接口特征：

    类型

    端子

    位置

    背面

    端子详情：

    品牌

    型号

    脚间距

    脚数

    数量

    接口定义

    信盛精工

    MSCKT2407P30HB

    1.0 mm

    30pins

    1 pcs

    LVDS-30P2C8B-160A



    七、友达21.5寸液晶模组T215HVN01.1 包装详情

    包装箱：

    数量

    重量

    尺寸 (L×W×H)

    13 pcs / 箱

    25.7 Kgs

    557×345×375 mm
