G215HAN01.3

您现在的位置:首页 > 液晶屏产品 > 友达液晶屏 > 21.5寸 >

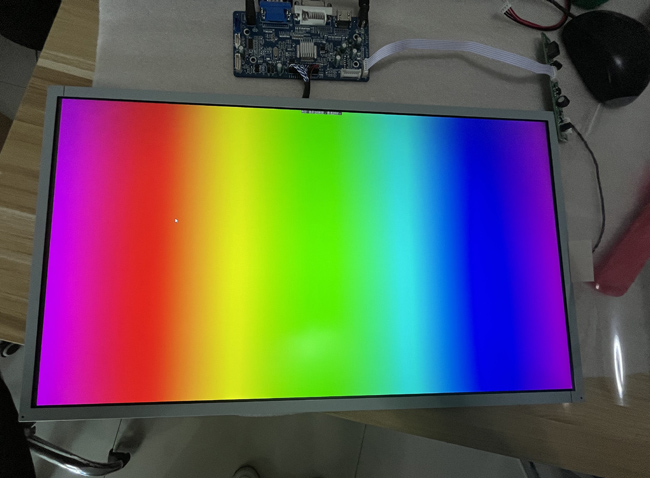

  • G215HAN01.3正面图

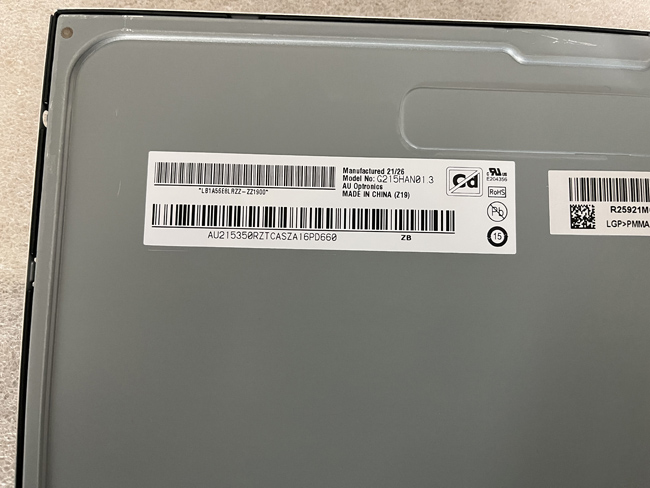

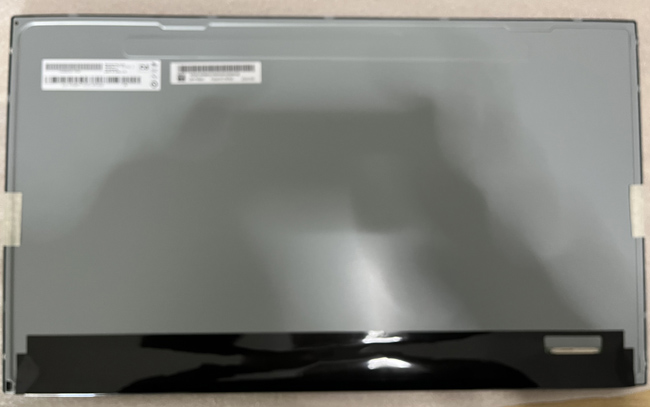

  • G215HAN01.3背面图
  • G215HAN01.3
  • 型号:G215HAN01.3
  • 品牌:友达/auo
  • 尺寸:21.5寸
  • 分辨率:1920(RGB)×1080 , FHD
  • 亮度:250 cd/m² (Typ.)
  • 视角:89/89/89/89 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:1000:1 (Typ.) (透射)
  • 工作温度:0 ~ 50 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  •  1、我公司G215HAN01.3为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    适用于快递柜


    一、友达21.5寸工业液晶模组G215HAN01.3应用特征

    基本信息:

    品牌

    型号

    屏幕类型

    其它名称

    友达

    G215HAN01.3

    a-Si TFT-LCD , 液晶模组

    -

    最大额定:

    RoHS

    工作温度

    存储温度

    抗振能力

    RoHS

    0 ~ 50 °C

    -20 ~ 50 °C

    -

    适用于:

    工业,医疗影像

    典型特征:

    广色域,表面雾面,广视角,风景模式,白光LED背光,宽屏,背光寿命大于5万小时,信号端子倒装



    二、友达21.5寸工业液晶模组G215HAN01.3结构特征

    屏幕尺寸:

    21.5吋

    像素特征:

    分辨率

    像素配置

    点间距(mm)

    像素间距(mm)

    1920(RGB)×1080 ,   FHD

    RGB垂直条状

    0.08265×0.24795   (H×V)

    0.24795×0.24795   (H×V)

    结构尺寸:

    显示尺寸(H×V)

    可视尺寸(H×V)

    外观尺寸(H×V)

    外观厚度(mm)

    476.064(H) ×   267.786(V)

    479.8(H) ×   271.3(V)

    497.6(H) ×   292.2(V)

    11.0 (Max.)

    外观特征:

    物理形状

    宽高比

    风景肖像

    外观样式

    平面矩形

    16:9(H:V)

    风景模式

    -

    安装孔位:

    Side mounting holes (4-M3) on left, right   bezel

    其他参数:

    重量

    表面处理

    -

    雾面,Hard coating (3H)



    三、友达21.5寸工业液晶模组G215HAN01.3光学特征





    基本信息:

    亮度(cd/m²)

    光学模式

    对比度

    250 cd/m² (Typ.)

    AHVA,常黑显示,透射式

    1000:1 (Typ.) (透射)

    可视角度(L/R/U/D)

    最佳视角

    响应速度

    89/89/89/89   (Typ.)(CR≥10)

    全视角

    12/10   (Typ.)(Tr/Td)

    色度

    Wx:0.313;   Wy:0.329

    色彩性能:

    色域

    颜色数量

    亮度均匀性

    72% NTSC   (CIE1931)

    16.7M (6-bit +   Hi-FRC)

    1.18/1.25   (Typ./Max.)(9 points)



    四、友达21.5寸工业液晶模组G215HAN01.3电子特征

    刷新频率:

    60Hz

    翻转扫描:

    No



    五、友达21.5寸工业液晶模组G215HAN01.3信号详情

    信号电气:

    输入电流

    0.46/0.55A   (Typ./Max.)

    输入电压

    5.0V (Typ.)

    功率消耗

    2.3/2.75W   (Typ./Max.)

    信号接口

    LVDS (2 ch,   8-bit)

    接口特征:

    位置

    背面

    类型

    端子

    信号详情:

    品牌

    型号

    脚距

    脚数

    数量

    脚定义

    信盛精工

    MSBKT2407P30HB

    1.0 mm

    30pins

    1 pcs

    -



    六、友达21.5寸工业液晶模组G215HAN01.3发光详情

    灯管特征:

    灯管类型

    WLED

    数量

    -

    位置

    侧入式光源

    可换性

    -

    灯管形状

    -

    灯管寿命

    50K(Min.)   (Hours)

    灯管驱动


    七、友达21.5寸工业液晶模组G215HAN01.3 包装详情

    包装箱:

    数量

    重量

    尺寸

    8 pcs / box

    -

    580×275×385 mm   (L×W×H)



  • 友达21.5寸工业液晶模组G215HAN01.3 概况:

    友达 (AUO) 推出的G215HAN01.3是一款采用a-Si TFT-LCD技术的21.5英寸液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。G215HAN01.3典型特征为: 广色域,表面雾面,广视角,风景模式,白光LED背光,背光寿命大于5万小时,宽屏,信号端子倒装。它的工作温度为 0 ~ 50°C,存储温度为 -20 ~ 50°C,耐振动性为1.5G (14.7 m/s²)。G215HAN01.3推荐使用于工业,医疗影像。


    G215HAN01.3作为一款AHVA,常黑显示,透射式液晶模组产品,G215HAN01.3可以提供250 cd/m²的显示亮度 1000:1的透射对比度,以及89/89/89/89 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为全视角,它的响应时间为12/10 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit + Hi-FRC灰阶信号,   可以显示16.7M颜色,其显示的色彩饱和度也达到了72% (CIE1931)。G215HAN01.3背光采用了WLED发光的侧入式光源,光源的使用寿命为50K小时,不含背光驱动。G215HAN01.3采用了LVDS (2 ch, 8-bit)信号接口,总共30 pins,采用端子连接,驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。


    G215HAN01.3于2018年Q3量产,当前生产状态为量产中。如果开发新产品想采用G215HAN01.3液晶模组,建议多了解一下关于G215HAN01.3的最新的生产状态信息和技术信息。G215HAN01.3所有参数值均以规格书为准,G215HAN01.3规格书和最新价格可以咨询杭州旭虹。
