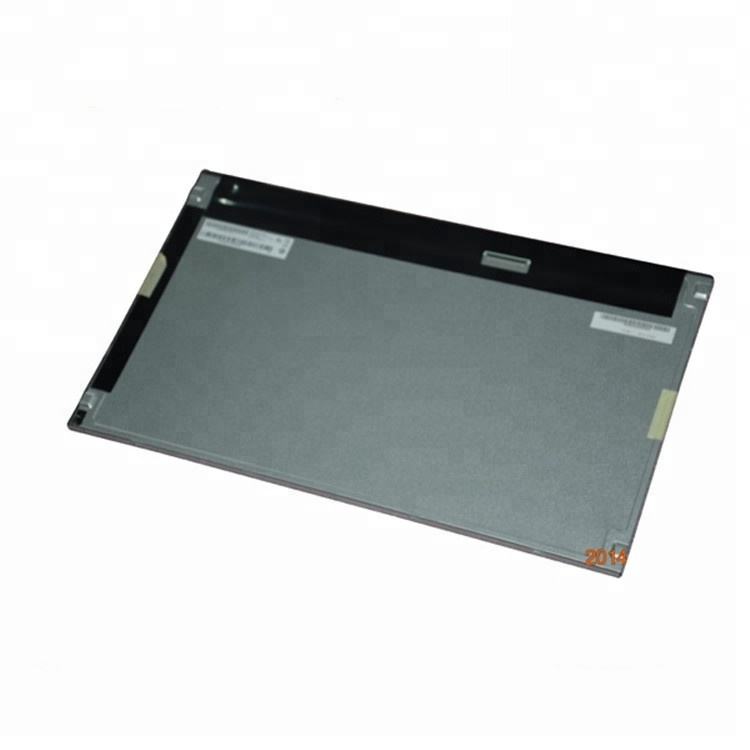

一、友达液晶模组G215HAN01.6 应用详情
基本信息 : | 面板品牌 | 友达（AUO） | 面板型号 | G215HAN01.6 |
面板尺寸 | 21.5英寸 | 面板应用 | 工业，医疗影像 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | 0 ~ 50 °C | 存储温度 | -20 ~ 60 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 白光LED背光，寿命大于5万小时，表面雾面 | |||
二、友达液晶模组G215HAN01.6 结构详情
像素特征 : | 像素数量 | 1920(RGB)×1080, FHD | 点间距 | 0.08265×0.24795 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.24795×0.24795 mm (H×V) [102PPI] | |
结构尺寸 : | 显示区域 | 476.064×267.786 mm (H×V) | 可视区域 | 479.8×271.3 mm (H×V) |
外观尺寸 | 497.6×292.2 mm (H×V) | 外观厚度 | ||
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:9 (H:V) | 外观样式 | - | |
安装孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | - | 表面处理 | 雾面，Hard coating (3H) |
三、友达液晶模组G215HAN01.6 光学详情
基本信息 : | 面板亮度 | 500 cd/m² (Typ.) | 对比度 | 1800:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 12/10 (Typ.)(Tr/Td) ms | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 16.7M (8-bit) |
色温 | 6485K | 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) |
四、友达液晶模组G215HAN01.6 电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
五、友达液晶模组G215HAN01.6 背光详情
背光特征： | 灯管类型 | WLED | 数量 | - | 灯管寿命 | 50K (Min.) 小时 |
是否可换 | - | 灯管形状 | - | 位置 | 侧入式光源(顶部) | |
接口特征 : | 类型 | 端子 | 位置 | - | ||
灯管驱动 | 无 | |||||
六、友达液晶模组G215HAN01.6 信号详情
信号系统 : | LVDS (2 ch, 8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 5.0V (Typ.) | 电流输入 | - | ||
接口特征 : | 类型 | 端子 | 位置 | - | ||
端子详情： | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
信盛精工 | MSBKT2407P30HB | 1.0 mm | 30 pins | 1 pcs | ||
一、友达液晶模组G215HAN01.6 应用详情
基本信息 : | 面板品牌 | 友达（AUO） | 面板型号 | G215HAN01.6 |
面板尺寸 | 21.5英寸 | 面板应用 | 工业，医疗影像 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | 0 ~ 50 °C | 存储温度 | -20 ~ 60 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 白光LED背光，寿命大于5万小时，表面雾面 | |||
二、友达液晶模组G215HAN01.6 结构详情
像素特征 : | 像素数量 | 1920(RGB)×1080, FHD | 点间距 | 0.08265×0.24795 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.24795×0.24795 mm (H×V) [102PPI] | |
结构尺寸 : | 显示区域 | 476.064×267.786 mm (H×V) | 可视区域 | 479.8×271.3 mm (H×V) |
外观尺寸 | 497.6×292.2 mm (H×V) | 外观厚度 | ||
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:9 (H:V) | 外观样式 | - | |
安装孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | - | 表面处理 | 雾面，Hard coating (3H) |
三、友达液晶模组G215HAN01.6 光学详情
基本信息 : | 面板亮度 | 500 cd/m² (Typ.) | 对比度 | 1800:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 12/10 (Typ.)(Tr/Td) ms | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 16.7M (8-bit) |
色温 | 6485K | 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) |
四、友达液晶模组G215HAN01.6 电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
五、友达液晶模组G215HAN01.6 背光详情
背光特征： | 灯管类型 | WLED | 数量 | - | 灯管寿命 | 50K (Min.) 小时 |
是否可换 | - | 灯管形状 | - | 位置 | 侧入式光源(顶部) | |
接口特征 : | 类型 | 端子 | 位置 | - | ||
灯管驱动 | 无 | |||||
六、友达液晶模组G215HAN01.6 信号详情
信号系统 : | LVDS (2 ch, 8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 5.0V (Typ.) | 电流输入 | - | ||
接口特征 : | 类型 | 端子 | 位置 | - | ||
端子详情： | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
信盛精工 | MSBKT2407P30HB | 1.0 mm | 30 pins | 1 pcs | ||
