1、我公司G190ETN01.6为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
G190ETN01.6已经停产，升级替代G190ETN01.601

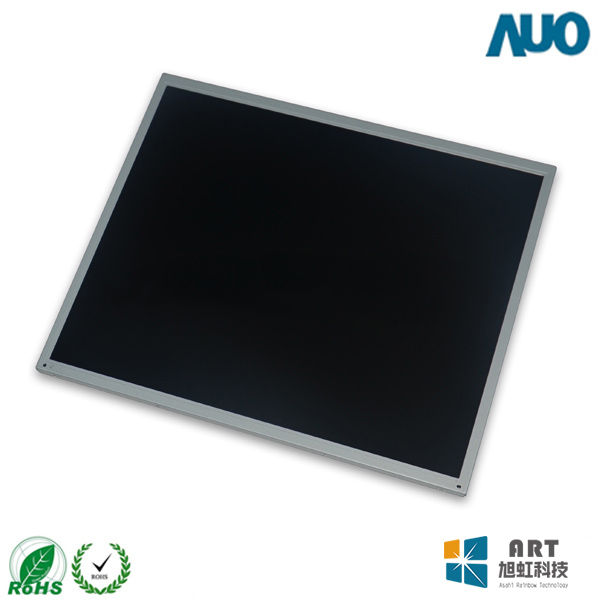

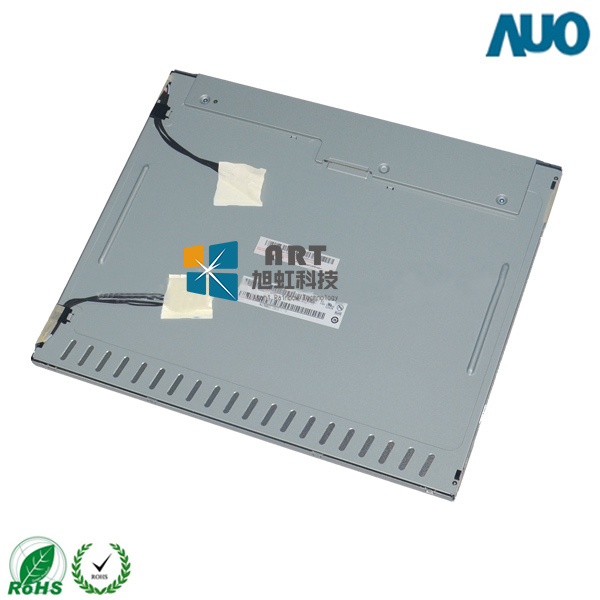

一、友达19寸户外超高亮液晶模组G190ETN01.6 应用详情
基本信息： | 制造商 | 友达（AUO） | 型号 | G190ETN01.6 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业，户外高亮 | |
对角尺寸 | 19” | |||
应用环境： | 工作温度 | -30 ~ 70 °C | 存储温度 | -30 ~ 70 °C |
ROHS | ROHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征： | 广视角，宽温，风景模式，超高亮度，白光LED背光，背光寿命大于5万小时，信号端子正装 | |||
二、友达19寸户外超高亮液晶模组G190ETN01.6结构详情
像素特征： | 解析度 | 1280(RGB)×1024 , SXGA | 点间距 | 0.098×0.294 mm (H×V) |
像素排列 | RGB垂直条状 | 像素间距 | 0.294×0.294 mm (H×V) | |
结构尺寸： | 显示区域 | 376.32×301.056 mm (H×V) | 开口区域 | 379.72×304.46 mm (H×V) |
外观尺寸 | 396×324 mm (H×V) | 外观厚度 | 16.43/26.69 (Typ./Max.) mm | |
外观特征： | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 5:4 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Side mounting holes (4-M4) on left, right bezel | |||
其它参数： | 重量 | 2.12Kgs (Typ.) | 表面处理 | Hard coating (2H)，抗反射处理 |
三、友达19寸户外超高亮液晶模组G190ETN01.6光学详情
基本信息： | 显示亮度 | 1600 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 85/85/80/80 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | - | 响应时间 | 10 (Typ.)(Tr+Td) ms | |
色彩性能： | 白色坐标 | X:0.313; Y:0.329 | 支持颜色 | 16.7M (6-bit + Hi-FRC) |
色域 | 70% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
显示性能： | 阳光下可视性 | 是 |
四、友达19寸户外超高亮液晶模组G190ETN01.6电子详情
翻转扫描 : | No |
刷新频率： | 60Hz |
功率总耗 | 48W (Typ.) |
五、友达19寸户外超高亮液晶模组G190ETN01.6光源详情
光源特征： | 光源类型 | WLED | 光源形状 | - | 位置 | 侧入式光源 |
数量 | - | 是否可换 | - | 灯管寿命 | 50K(Typ.) (Hours) | |
灯管电气： | 电压供应 | 12±1.2V | 电流供应 | 3.54A (Typ.) | ||
功率消耗 | 40/44W (Typ.) | |||||
接口特征： | 类型 | 端子 | ||||
灯管驱动： | 含LED驱动器 | |||||
六、友达19寸户外超高亮液晶模组G190ETN01.6信号详情
信号系统 : | LVDS (2 ch, 8-bit) | 信号逻辑电压 | - | |||
信号电气： | 电压输入 | 5.0V(Typ.) | 电流输入 | 1.0/1.2A (Typ./Max.) | ||
功耗 | 6.0W (Max.) | |||||
接口特征： | 类型 | 端子 | 位置 | 背面 | ||
端子详情： | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
广濑电机 | DF14H-30P-1.25H | 1.25 mm | 30 pins | 1 pcs | LVDS-30P2C8B-200A | |
七、友达19寸户外超高亮液晶模组G190ETN01.6 包装详情
包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
9 pcs / 箱 | 19.0 Kgs | 489×293×420 mm |
