一、友达液晶模组G185HAN01.3 应用详情
基础信息 : | 品牌 | 友达AUO | 型号名称 | G185HAN01.3 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 18.5英寸 | 适用于 | 工业 | |
最大额定 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -25 ~ 70 °C |
RoHS | RoHS | 抗振能力 | 1.5G (14.7 m/s²) | |
典型特征 : | 白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面 | |||
二、友达液晶模组G185HAN01.3 光学详情
基础信息 : | 亮度(cd/m²) | 500 (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 25 (Typ.)(Tr+Td) ms | |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
色彩性能 : | 色度 | Wx:0.299; Wy:0.315 | 颜色数量 | 16.7M (8-bit) |
色温 | 7502K | 白场变动 | 1.18/1.25 (Typ./Max.)(9 points) |
三、友达液晶模组G185HAN01.3 结构详情
像素特征 : | 分辨率 | 1920(RGB)×1080, FHD | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.071×0.213 mm | 像素间距(W×H) | 0.213×0.213 mm [119PPI] | |
物理尺寸 : | 显示尺寸 | 408.96(W)×230.04(H) mm | 外观尺寸 | 428.23(W)×252.87(H) mm |
可视尺寸 | - | 外观厚度 | 9.2 (Typ.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:9 | 外观样式 | - | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它细节 : | 重量 | - | 表面处理 | 雾面，Hard coating (3H) |
四、友达液晶模组G185HAN01.3 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
五、友达液晶模组G185HAN01.3 信号详情
信号电气 : | 输入电流 | - | 输入电压 | 3.3V (Typ.) | |
功率消耗 | - | 信号接口 | eDP | ||
接口特征 : | 位置 | - | 类型 | 端子 |
六、友达液晶模组G185HAN01.3 发光详情
光源特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | - | 灯管寿命 | 50K (Typ.) 小时 | |
接口特征 : | 位置 | - | 类型 | 端子 | ||
灯管驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电压 | 12.0±1.2V | 输入电流 | - | ||
七、友达液晶模组G185HAN01.3 包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
8 pcs / 箱 | 520×280×352 mm | - |
友达液晶模组G185HAN01.3 概况：

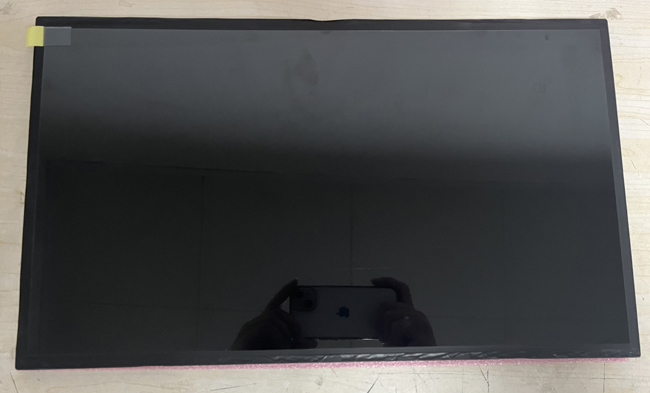

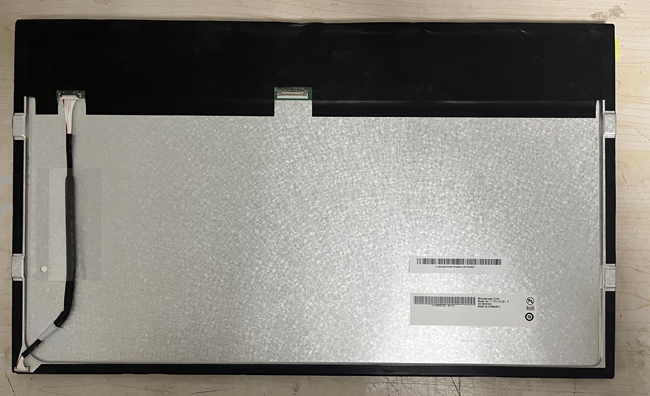

友达 (AUO) 推出的G185HAN01.3是一款采用a-Si TFT-LCD技术的18.5英寸液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面。它的工作温度为 -20 ~ 70°C，存储温度为 -25 ~ 70°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于工业。
G185HAN01.3显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为408.96×230.04 (宽×高) mm，外观尺寸为428.23(宽)×252.87(高) mm，表面处理为雾面，Hard coating (3H)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。G185HAN01.3采用了eDP信号接口，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G185HAN01.3于2020年Q3量产，当前生产状态为量产中。如果开发新产品想采用G185HAN01.3液晶模组，建议多了解一下关于G185HAN01.3的最新的生产状态信息和技术信息。G185HAN01.3所有参数值均以规格书为准，G185HAN01.3规格书和最新价格可以咨询杭州旭虹科技。
