G185HAN01.1

您现在的位置:首页 > 液晶屏产品 > 友达液晶屏 > 18.5寸 >
  • G185HAN01.1正面图

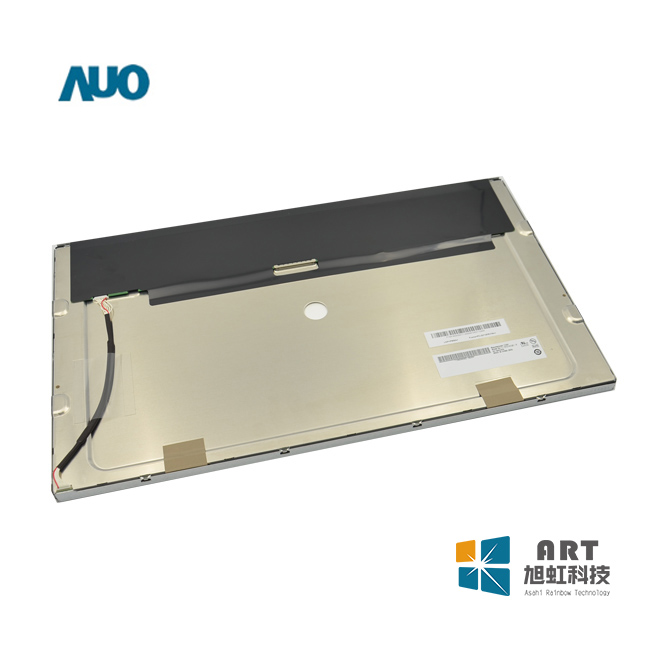

  • G185HAN01.1反面图
  • 型号:G185HAN01.1
  • 品牌:友达/auo
  • 尺寸:18.5寸
  • 分辨率:1920×1080
  • 亮度:500 cd/m²(Typ.)
  • 视角:89/89/89/89 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:1000 : 1 (Typ.)
  • 工作温度:-20 ~ 70 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 1、我公司G185HAN01.1为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一 、友达18.5寸工业液晶模组G185HAN01.1应用详情



    基础信息:

    制造商

    友达(AUO)

    型号

    G185HAN01.1

    类型

    a-Si   TFT-LCD , 液晶模组

    应用产品

    工业,医疗影像

    屏幕尺寸

    18.5”

    应用环境:

    工作温度

    -20 ~ 70 °C

    存储温度

    -20 ~ 70 °C

    ROHS

    ROHS

    抗振性能


    典型特征:

    广色域,表面雾面,广视角,风景模式,白光LED背光,信号端子正装,宽屏,背光寿命大于5万小时



    二 、友达18.5寸工业液晶模组G185HAN01.1结构详情

    像素特征:

    解析度

    1920(RGBY)×1080 , FHD

    点间距

    0.071×0.213   (H×V)mm

    像素排列

    RGB垂直条状

    像素间距

    0.213×0.213mm   (H×V)

    结构尺寸:

    显示区域

    409.8(H)   × 230.4(V)mm

    开口区域

    410.96(H)   × 232.0(V)mm

    外观尺寸

    430.4(H)   × 254.6(V)mm

    外观厚度

    12.0±0.5 mm

    外观特征 :

    物理性质

    平面矩形

    外观样式

    -

    宽高比

    16:9   (H:V)

    风景肖像

    风景模式

    安装方式:

    Side   mounting holes (4-M3) on left, right bezel

    其他参数:

    重量

    1.20Kgs (Typ.)

    表面处理

    雾面,Hard coating (3H)



    三、友达18.5寸工业液晶模组G185HAN01.1光学详情



    基础信息:

    显示亮度

    500   cd/m² (Typ.)

    对比度

    1000:1   (Typ.) (透射)

    可视角度

    89/89/89/89(Typ.)(CR≥10)

    显示模式

    AHVA,常黑显示,透射式

    推荐视角

    全视角

    响应时间

    10/10 (Typ.)(Tr/Td)

    色彩性能:

    白色坐标

    X:0.299; Y:0.315

    支持颜色

    16.7M (8-bit)

    色域

    72% NTSC (CIE1931)

    亮度均匀性

    1.18/1.25 (Typ./Max.)(9 points)



    四、友达18.5寸工业液晶模组G185HAN01.1电子详情

    帧频率 :

    60Hz

    翻转扫描 :

    No



    五、友达18.5寸工业液晶模组G185HAN01.1信号详情

    信号电气:

    输入电流

    0.8/1.0A   (Typ./Max.)

    输入电压

    5.0V   (Typ.)

    功率消耗

    4.0/5.5W (Typ./Max.)

    信号接口

    LVDS (2 ch, 8-bit)

    接口特征:

    位置

    背面


    类型

    端子

    信号详情:

    品牌

    型号

    脚距

    脚数

    数量

    脚定义

    航空电子

    FI-XB30SSRLA-HF16

    1.0mm

    30pins

    1pcs

    LVDS-30P2C8B-160A



    六、友达18.5寸工业液晶模组G185HAN01.1发光详情

    灯管特征:

    灯管类型

    WLED

    数量

    -

    位置

    侧入式光源

    可换性

    -

    灯管形状

    -

    灯管寿命

    50K(Typ.)   (Hours)

    接口特征:

    位置

    背面

    类型

    端子

    灯管驱动:

    含LED驱动器



  • 友达18.5寸工业液晶模组G185HAN01.1概况:

    G185HAN01.1是友达 (AUO)推出的一款18.5英寸a-Si TFT-LCD液晶模组产品,G185HAN01.1装配有WLED背光,含LED驱动器背光驱动,无触摸。G185HAN01.1工作温度为 -20 ~ 70°C。G185HAN01.1特征为: 广色域,表面雾面,广视角,风景模式,白光LED背光,背光寿命大于5万小时,宽屏,信号端子正装。G185HAN01.1推荐应用于工业,医疗影像。


    G185HAN01.1作为一款AHVA,常黑显示,透射式液晶模组产品,G185HAN01.1可以提供500 cd/m²的显示亮度 1000:1的透射对比度,以及89/89/89/89 (Typ.)(CR≥10)(左/右/上/下)的可视角度,最佳观看角度为全视角,G185HAN01.1的响应时间为10/10 (Typ.)(Tr/Td) ms。由于每个像素点采用了8-bit灰阶信号,此产品可以显示16.7M颜色,其显示的色彩饱和度也达到了72% (CIE1931)。G185HAN01.1背光采用了WLED发光的侧入式光源,光源的使用寿命为50K小时,含LED驱动器。G185HAN01.1采用了LVDS (2 ch, 8-bit)信号接口,总共30 pins,采用端子连接,驱屏电压为5.0V (Typ.)。G185HAN01.1的典型垂直刷新率Fv为60Hz。


    G185HAN01.1于2018年Q1量产,当前生产状态为量产中。如果开发新产品想采用G185HAN01.1液晶模组,建议多了解关于G185HAN01.1的最新的生产状态信息和技术信息,G185HAN01.1的所有参数值均以规格书为准,G185HAN01.1的规格书和价格可以咨询杭州旭虹。
