一 、友达15寸工业液晶模组G150XVN01.0应用详情
基础信息： | 制造商 | 友达（AUO） | 型号 | G150XVN01.0 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
屏幕尺寸 | 15.0” | |||
应用环境： | 工作温度 | -30 ~70°C | 存储温度 | -10~ 70 °C |
ROHS | ROHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征： | 广色域，表面雾面，6/8位灰阶可选，广视角，风景模式，白光LED背光，信号端子正装， 背光寿命大于5万小时，180°翻转显示 | |||
二 、友达15寸工业液晶模组G150XVN01.0 结构详情
像素特征： | 解析度 | 1024(RGB)×768 , XGA | 点间距 | 0.099×0.297(W×H) mm |
像素排列 | RGB垂直条状 | 像素间距 | 0.297×0.297(W×H) mm | |
结构尺寸： | 显示区域 | 304.128(W)×228.096(H) mm | 开口区域 | 307.4(H) × 231.3(V)mm |
外观尺寸 | 326.5(W)×253.5(H) mm | 外观厚度(mm) | 10.1 (Max.) mm | |
外观特征 ： | 物理性质 | 平面矩形 | 外观样式 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Side mounting holes (4-M3) on left, right bezel | |||
其他参数： | 重量 | 950g (Max.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达15寸工业液晶模组G150XVN01.0光学详情
基础信息： | 显示亮度 | 300 cd/m² (Typ.) | 对比度 | 1500:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | MVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间 | 20/15 (Typ.)(Tr/Td) (ms) | |
色彩性能： | 白色坐标 | Wx:0.300; Wy:0.325 | 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色域 | 72% NTSC (CIE1931) | 亮度均匀性 | 1.33 (Max.)(5points) |
四、友达15寸工业液晶模组G150XVN01.0 电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率总耗 : | 15.0W (Typ.) |
五、友达15寸工业液晶模组G150XVN01.0信号详情
信号电气： | 输入电流 | 530/700mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 1.75W (Typ.) | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征： | 位置 | 背面 | 类型 | 端子 | ||
信号详情 | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
广濑电机 | DF14H-30P-1.25H | 1.25mm | 30pins | 1pcs | ||
六、友达15寸工业液晶模组G150XVN01.0发光详情
灯管特征： | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | - | 灯管寿命 | 50K(Min.) (Hours) | |
接口特征： | 位置 | - | 类型 | 包含在屏信号接口中 | ||
灯管驱动： | 含LED驱动器 | |||||
驱动电气： | 输入电压 | 12.0±1.2V | 输入电流 | 1.1/1.3A (Typ./Max.) | ||
功耗 | 13.2W (Typ.) | |||||
七、友达15寸工业液晶模组G150XVN01.0包装详情
包装箱： | 数量 | 尺寸 (L×W×H) | 重量 |
10pcs / 箱 | 410×278×360 mm (L×W×H) | 12.5 Kgs |

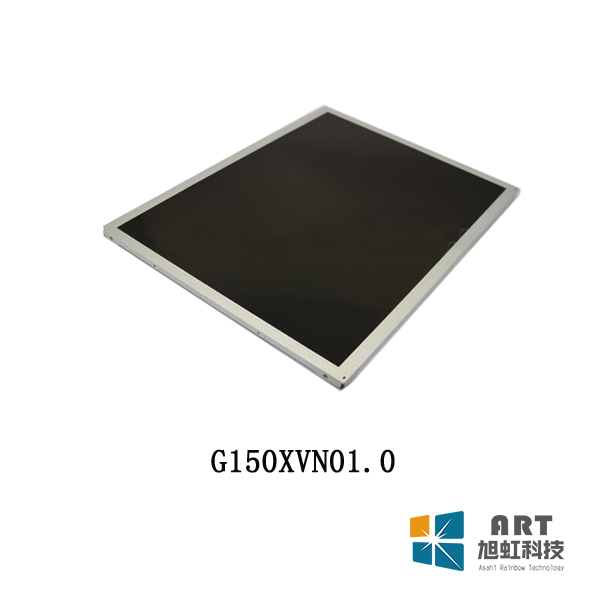

G150XVN01.0 是友达光电（AUO）推出的一款15英寸工业级TFT-LCD液晶模组。该产品采用MVA广视角技术（常黑显示，透射式），分辨率为1024×768（XGA） ，宽高比4:3。
G150XVN01.0 是G150XVN系列的早期版本，G150XVN01.0于2014年Q2量产，于2020年Q2停产，当前生产状态为已停产（EOL）。核心亮点为MVA广视角技术、高对比度、72% NTSC广色域及含LED驱动器，曾广泛适用于工业HMI、医疗影像、户外终端等场景。
⚠️ 停产提示：G150XVN01.0已停产（EOL），新项目建议优先选用G150XVN01.1或G150XVN01.2（同系列升级款）。如需确认最新库存，请联系客服。
G150XVN01.0核心卖点
卖点一：MVA广视角技术 + 高对比度
采用友达MVA广视角技术（常黑显示），支持全向视角。高对比度确保图像层次丰富、黑色深邃。常黑显示模式在暗环境下提供更深邃的黑色，适合医疗影像、控制室等暗环境使用。
卖点二：72% NTSC广色域
色域覆盖72% NTSC（CIE1931） ，色彩表现优于普通工业屏（通常50-60% NTSC），适合医疗影像诊断、工业设计等对色彩有一定要求的专业应用。
卖点三：LVDS工业标准接口 + 6/8位灰阶可选 + 180°翻转显示
采用LVDS（1通道，6/8-bit）30针信号接口，与主流工业控制器、嵌入式PC广泛兼容。支持6位/8位灰阶可编程选择，灵活适配不同色彩深度需求。支持180°翻转显示，可根据安装方向灵活调整画面朝向。
卖点四：含LED驱动器 + 4-M3标准侧装孔
含内置LED驱动器，客户无需额外设计外部背光驱动电路，节省BOM成本和PCB面积。配备Side mounting holes（4-M3）on left, right bezel标准安装孔位，安装牢固可靠。
G150XVN01.0 应用场景
应用领域 | 典型设备 | 关键匹配特性 |
工业HMI | 工厂自动化控制面板、设备操作终端、SCADA监控屏 | 4:3比例 + LVDS接口 + 标准安装孔 |
医疗设备 | 医疗诊断显示器、患者监护仪、PACS工作站 | 高对比度 + 72% NTSC广色域 + MVA全视角 |
户外自助终端 | 户外充电桩显示屏、户外售票机、信息查询终端 | 雾面防眩光 + 宽温 |
工控一体机 | 工业平板电脑、嵌入式工控显示 | MVA全视角 + 1.5G抗振 + 长寿命背光 |
老设备替换 | 老旧15寸正屏显示器替换升级 | 4:3经典比例 + 直接尺寸兼容 |
替代型号推荐
G150XVN01.0已停产（EOL），推荐以下替代方案：
方案一：G150XVN01.1（首选推荐 ）
对比项 | G150XVN01.0（已停产） | G150XVN01.1（推荐替代） |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 15.0英寸 | 15.0英寸 |
分辨率 | 1024×768（XGA） | 1024×768（XGA） |
亮度 | 300 cd/m² | 400 cd/m² |
接口 | LVDS（1 ch） | LVDS（1 ch） |
外观尺寸 | 326.5×253.5mm | 326.5×253.5mm |
状态 | 已停产 | 已停产 |
推荐理由：G150XVN01.1与G150XVN01.0同为LVDS接口、同分辨率、同外观尺寸。是G150XVN01.0最直接的LVDS接口同系列替代方案。但需注意，该型号同样已停产，建议同步确认库存。。
方案二：：G150XVN01.2（性能升级替代）
对比项 | G150XVN01.0（已停产） | G150XVN01.2（升级替代） |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 15.0英寸 | 15.0英寸 |
分辨率 | 1024×768（XGA） | 1024×768（XGA） |
亮度 | 300 cd/m² | 400 cd/m² |
可视角度 | 85/85/85/85° | 88/88/88/88° |
接口 | LVDS（1 ch） | LVDS（1 ch） |
状态 | 已停产 | 已停产 |
推荐理由：G150XVN01.2同样采用LVDS接口，分辨率相同，亮度从300nit提升至400nit，可视角度从85°提升至88°。性能全面升级，是该系列中的高配版本，但同样已停产（2021年Q3 EOL）。如需要LVDS接口替代且追求更高性能，可优先确认G150XVN01.2库存。
方案三：G150XAN01.2（AHVA全视角升级替代）
对比项 | G150XVN01.0（已停产） | G150XAN01.2（升级替代） |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 15.0英寸 | 15.0英寸 |
分辨率 | 1024×768（XGA） | 1024×768（XGA） |
亮度 | 300 cd/m² | 500 cd/m² |
显示技术 | MVA | AHVA（IPS级） |
接口 | LVDS（1 ch） | eDP |
状态 | 已停产 | 量产中 |
推荐理由：G150XAN01.2同样采用LVDS接口，分辨率相同，显示技术从MVA升级为AHVA（IPS级）全视角，亮度大幅提升至500cd/m²。该型号当前量产中，如需更宽视角、更高亮度且长期稳定供应，推荐选用此型号。
如需获取G150XVN01.0的库存信息、替代型号规格书或批量采购报价，请联系我们。可配套电容/电阻触摸屏。
