一 、友达15寸工业G150XTN06.9应用详情
基础信息： | 制造商 | 友达（AUO） | 型号 | G150XTN06.9 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业，户外高亮 | |
屏幕尺寸 | 15.0” | |||
应用环境： | 工作温度 | -30 ~70°C | 存储温度 | -30~ 70 °C |
ROHS | ROHS | 抗振性能 | ||
典型特征： | 6/8位灰阶可选，广视角，风景模式，宽温，超高亮度阳光下可读，白光LED背光，信号端子正装， 背光寿命大于5万小时 | |||
二 、友达15寸工业G150XTN06.9 结构详情
像素特征： | 解析度 | 1024(RGB)×768 , XGA | 点间距 | 0.099×0.297(W×H) mm |
像素排列 | RGB垂直条状 | 像素间距 | 0.297×0.297(W×H) mm | |
结构尺寸： | 显示区域 | 304.128(W)×228.096(H) mm | 开口区域 | 307.4(H) × 231.3(V)mm |
外观尺寸 | 326.5(W)×253.5(H) mm | 外观厚度 | 13.0 (Max.) mm | |
外观特征 ： | 物理性质 | 平面矩形 | 外观样式 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 |
三、友达15寸液晶模组G150XTN06.9 光学详情
基础信息： | 显示亮度 | 1600 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 80/80/70/80 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
推荐视角 | - | 响应时间 | 5.7/2.3 (Typ.)(Tr/Td) (ms) | |
色彩性能： | 白色坐标 | Wx:0.311; Wy:0.322 | 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色域 | 60% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9points) | |
显示性能： | 阳光下可视性 | 是 |
四、友达15寸工业G150XTN06.9 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 27.89W (Typ.) |
五、友达15寸工业G150XTN06.9信号详情
信号电气： | 输入电流 | 450/750mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 1.49/2.48W (Typ./Max.) | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征： | 位置 | 背面 | 类型 | 端子 | ||
信号详情 | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
信盛精工 | MSB240420E | 1.25mm | 20pins | 1pcs | LVDS-20P1C8B-135A | |
六、友达15寸工业G150XTN06.9 发光详情
灯管特征： | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源(顶部和底部) |
可换性 | No | 灯管形状 | - | 灯管寿命 | 50K(Min.) (Hours) | |
接口特征： | 位置 | - | 类型 | 端子 | ||
灯管驱动： | 含LED驱动器 | |||||
驱动电气： | 输入电压 | 12.0V | 输入电流 | 1.65A (Typ.) | ||
功耗 | 19.8W (Typ.) | |||||
七、友达15寸液晶模组G150XTN06.9 包装详情
包装箱： | 数量 | 尺寸 (L×W×H) | 重量 |
12pcs / 箱 | - | - |

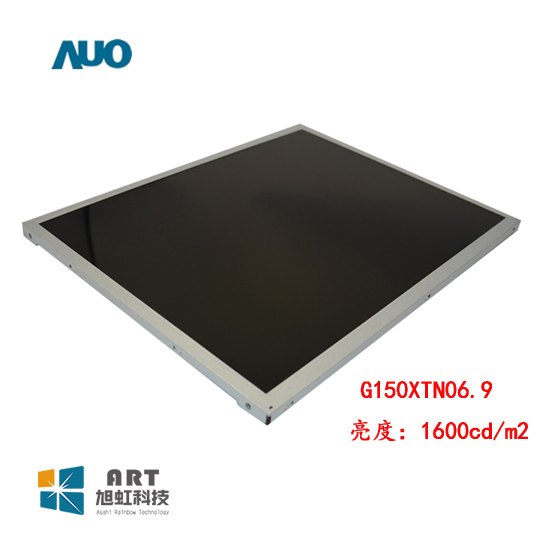

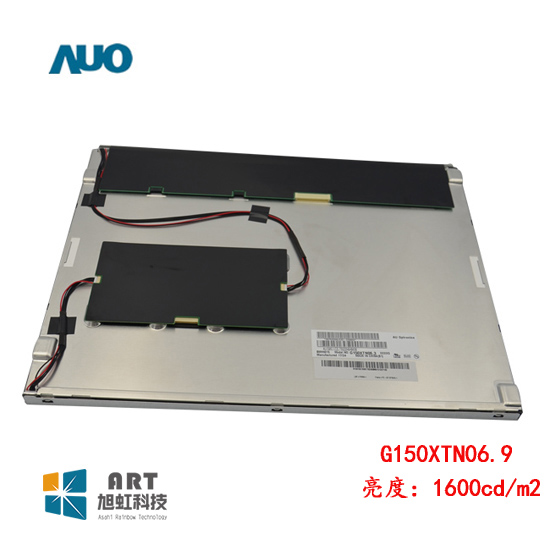

G150XTN06.9 是友达光电（AUO）推出的一款15英寸工业级超高亮度TFT-LCD液晶模组。该产品采用TN常白显示技术，分辨率为1024×768（XGA） ，宽高比4:3，像素密度85 PPI。
G150XTN06.9于2017年12月量产，2022年Q2正式停产（EOL）。核心亮点为1600cd/㎡超高亮度、-30~70℃宽温工作、5万小时长寿命背光及阳光下可视，曾广泛适用于户外充电桩、户外广告机、军工设备、车载显示等阳光直射场景。
⚠️ 停产提示：G150XTN06.9已停产（EOL），新项目建议优先选用G150XTN06.A（亮度1800nit，同接口升级替代）或G150XTN06.3（亮度1600nit，同参数替代）。如需确认最新库存，请联系客服。
G150XTN06.9核心卖点
卖点一：1600cd/㎡超高亮度——阳光直射清晰可视
G150XTN06.9搭载1600cd/㎡超高亮度背光源，是普通工业屏（250-400nit）的4-6倍。在户外阳光直射、强光环境下依然清晰可视，真正实现阳光下可视。
典型价值：彻底解决户外设备“阳光下看不清”的痛点，无需加装遮阳罩或额外防护，是户外充电桩、户外广告机、军工设备等阳光直射场景的理想选择。
卖点二：-30~70℃超宽温工作——极端环境稳定运行
工作温度和存储温度均达到-30~70℃。通过-30℃低温冷启动验证及+70℃高温持续运行认证。
典型价值：适用于极地科考、沙漠油田、冷库仓储、户外终端等极端温度环境，设备在严寒酷暑中均可稳定启动和运行。
卖点三：50,000小时长寿命背光 + 含LED驱动器
WLED背光寿命长达50,000小时（Min.） ，按7×24小时连续运行计算可使用约5.7年，按12小时/天计算可使用约11.4年。含内置LED驱动器，客户无需额外设计外部背光驱动电路，节省BOM成本和PCB面积。
卖点四：LVDS工业标准接口 + 6/8位灰阶可选
采用LVDS（1通道，6/8-bit）20针信号接口，与主流工业控制器、嵌入式PC广泛兼容。支持6位/8位灰阶可编程选择，灵活适配不同色彩深度需求。
卖点五：800:1高对比度 + 广视角表现
800:1高对比度确保图像层次丰富、黑色深邃。可视角度80/80/70/80°（CR≥10） ，适合户外广告机、工业HMI等多角度使用场景。
卖点六：4-M3标准侧装孔 + 雾面防眩光 + 1.5G抗振
配备Side mounting holes（4-M3）on left, right bezel标准安装孔位，安装牢固可靠。表面采用雾面处理和Hard coating（3H）硬涂层，有效减少环境光反射，提供耐刮擦保护。抗振性能1.5G（14.7 m/s²） ，适用于车载、工程机械等高振动环境。
G150XTN06.9 应用场景
应用领域 | 典型设备 | 关键匹配特性 |
户外充电桩 | 电动汽车充电桩显示屏、户外充电终端 | 1600nit超高亮 + 阳光下可视 + 宽温 |
户外广告机 | 户外数字标牌、广告机、公交站牌 | 1600nit高亮 + 4:3比例 + 宽温 |
军工与特种装备 | 野战指挥终端、雷达监控屏、军用通信设备 | 宽温 + 抗振 + 工业级品质 |
车载与运输设备 | 公交信息屏、AGV车载终端、船舶导航 | -30℃低温 + 1.5G抗振 + 高亮 |
户外自助终端 | 户外售票机、信息查询终端、户外KIOSK | 1600nit高亮 + 雾面防眩光 + 宽温 |
工业HMI | 工厂自动化控制面板、设备操作终端 | 4:3比例 + LVDS接口 + 标准安装孔 |
替代型号推荐
G150XTN06.9已停产（2022年Q2 EOL），推荐以下替代方案：
方案一：G150XVN01.1（首选推荐 ）
对比项 | G150XTN06.9（已停产） | G150XTN06.A（推荐替代） |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 15.0英寸 | 15.0英寸 |
分辨率 | 1024×768（XGA） | 1024×768（XGA） |
亮度 | 1600 cd/m² | 1800 cd/m² |
接口 | LVDS（1 ch） | LVDS（1 ch） |
状态 | 已停产 | 量产中 |
推荐理由：G150XTN06.A与G150XTN06.9同为LVDS接口、同分辨率，亮度从1600nit提升至1800nit，性能更优。是G150XTN06.9最理想的超高亮升级替代方案。
方案二：G150XTN06.3（同参数替代）
对比项 | G150XTN06.9（已停产） | G150XTN06.3（同参数替代） |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 15.0英寸 | 15.0英寸 |
分辨率 | 1024×768（XGA） | 1024×768（XGA） |
亮度 | 1600 cd/m² | 1600 cd/m² |
接口 | LVDS（1 ch） | LVDS（1 ch） |
状态 | 已停产 | 已停产 |
推荐理由：G150XTN06.3与G150XTN06.9同为LVDS接口、同分辨率、同亮度（1600nit） 。是参数最接近的替代方案，建议联系供应商确认生产状态。
方案三：G150XTN06.V3（同系列替代）
对比项 | G150XTN06.9（已停产） | G150XTN06.3（同系列替代） |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 15.0英寸 | 15.0英寸 |
分辨率 | 1024×768（XGA） | 1024×768（XGA） |
亮度 | 1600 cd/m² | 1600 cd/m² |
接口 | LVDS | LVDS |
状态 | 已停产 | 已停产 |
推荐理由：G150XTN06.V3同样采用LVDS接口，亮度1600cd/m²，显示模式为TN常白显示。但已停产。新产品选型不建议。
如需获取G150XTN06.9的库存信息、替代型号规格书或批量采购报价，请联系我们。可配套电容/电阻触摸屏。
