一、友达液晶模组G150XTN06.5 应用详情
基础信息 : | 制造商 | 友达（AUO） | 型号 | G150XTN06.5 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
对角尺寸 | 15" | 型号别名 | G101EVT05 V1 | |
应用环境 : | 存储温度 | -20 ~ 70 °C | 工作温度 | -20 ~ 70 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征 : | 白光LED背光，寿命大于7万小时，含LED驱动器，端子正装，6/8位灰阶可选，表面雾面 | |||
二、友达液晶模组G150XTN06.5 结构详情
像素特征 : | 解析度 | 1024(RGB)×768, XGA | 点间距(mm) | 0.099×0.297 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.297×0.297 (H×V) [85PPI] | |
结构尺寸 : | 显示区域(mm) | 304.128(H) × 228.096(V) | 开口区域(mm) | 307.4(H) × 231.3(V) |
外观尺寸(mm) | 326.5(H) × 253.5(V) | 外观厚度(mm) | 12.0 (Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它参数 : | 重量 | 1.25Kgs (Typ.) | 表面处理 | 雾面 |
三、友达液晶模组G150XTN06.5 光学详情
基础信息 : | 显示亮度 | 300 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 80/80/70/80 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
推荐视角 | - | 响应时间(ms) | 5.7/2.3 (Typ.)(Tr/Td) | |
色彩性能 : | 白色坐标 | Wx:0.311; Wy:0.322 | 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色温 | 6658K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 63% | sRGB覆盖率 | 85% |
Adobe RGB覆盖率 | 65% | DCI-P3覆盖率 | 66% | |
Rec.2020覆盖率 | 47% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友达液晶模组G150XTN06.5 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗: | 7.9W (Typ.) |
五、友达液晶模组G150XTN06.5 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 450/750mA (Typ./Max.) | ||
功率消耗 | 1.485/2.475W (Typ./Max.) | |||||
信号类型 : | LVDS (1 ch, 6/8-bit) | |||||
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
信盛精工 | MSB240420E | 1.25 mm | 20pins | 1pcs | LVDS-20P1C8B-135A | |
六、友达液晶模组G150XTN06.5 光源详情
光源特征 : | 光源类型 | WLED | 数量 | - | 光源寿命 | 70K(Min.) (Hours) | |
是否可换 | No | 形状 | - | 光源位置 | 侧入式光源(底部) | ||
接口特征： | 位置 | - | 类型 | 端子 | |||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | ||
恩得利 | 3808K-F05N-12R | 1.25 mm | 5 pins | 1 pcs | |||
光源驱动 : | 含LED驱动器 | ||||||
驱动电气 : | 电压供应 | 12.0±1.2V | 电流供应 | 0.45A (Typ.) | |||
功率消耗 | 5.4W (Typ.) | ||||||
七、友达液晶模组G150XTN06.5 包装详情
包装箱 : | 每箱数量 | 重量 | 包装箱尺寸 |
15pcs / box | 20.0 Kgs (Max.) | - |
友达液晶模组G150XTN06.5概况：

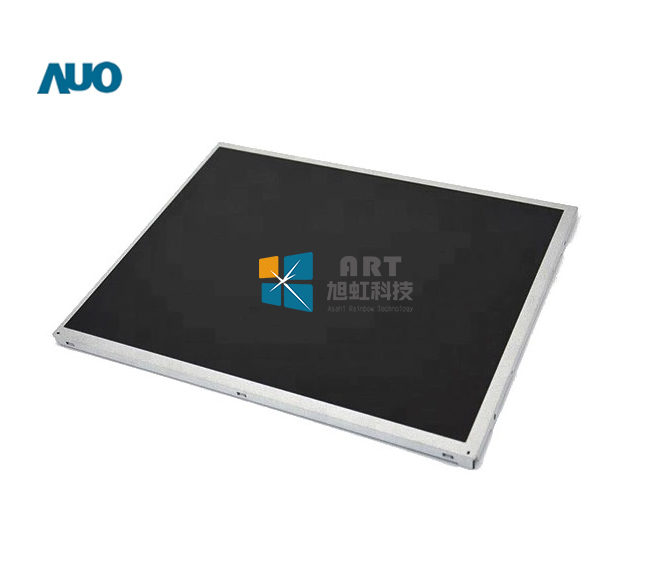

G150XTN06.5是友达 (AUO)推出的一款15.0英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 70°C，耐振动性为1.5G (14.7 m/s²)。白光LED背光，寿命大于7万小时，含LED驱动器，端子正装，6/8位灰阶可选，表面雾面。G150XTN06.5推荐应用于工业。
G150XTN06.5作为一款TN，常白显示，透射式液晶模组产品，G150XTN06.5可以提供300 cd/m²的显示亮度 800:1的透射对比度，以及80/80/70/80 (Typ.)(CR≥10)(左/右/上/下)的可视角度，它的响应时间为5.7/2.3 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + FRC灰阶信号，此产品可以显示262K/16.2M颜色，其显示的色彩饱和度也达到了60% (NTSC)。背光方面此产品采用了WLED发光的侧入式光源(底部)，光源的使用寿命为70K小时，含LED驱动器。G150XTN06.5采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G150XTN06.5于2016年Q1量产，当前生产状态为量产中。如果开发新产品想采用G150XTN06.5液晶模组，建议多了解一下关于G150XTN06.5的最新的生产状态信息和技术信息，G150XTN06.5所有参数值均以规格书为准，G150XTN06.5规格书和最新价格可以咨询杭州旭虹科技。
